KG01-SY-C系列  自定位测宽仪

1.产品简介：

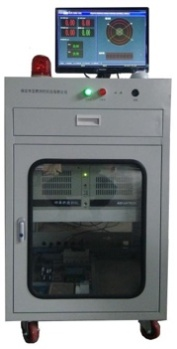

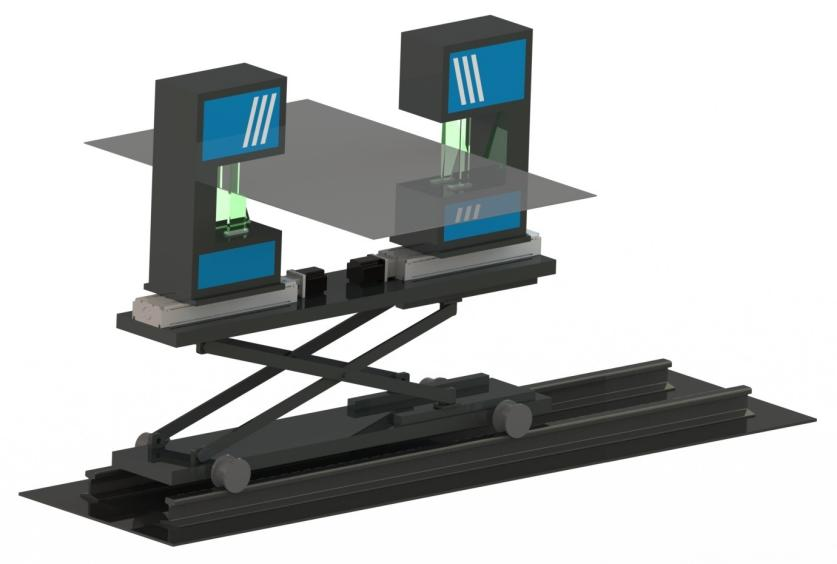

设备采用双测头测宽原理对板材的宽度进行测量，测头竖直布置，可测量板面呈水平状态下通过的板材宽度。测宽仪的双测头分别独立设置在套滑台模组上，且每个测头处增设广角测头，通过广角测头监测的板材边缘位置调整宽度测头的位置。测宽仪主要配置上位机控制系统、外接LED显示屏、高压离心风机等，可增配嵌入式智能模块。

2.测量原理：

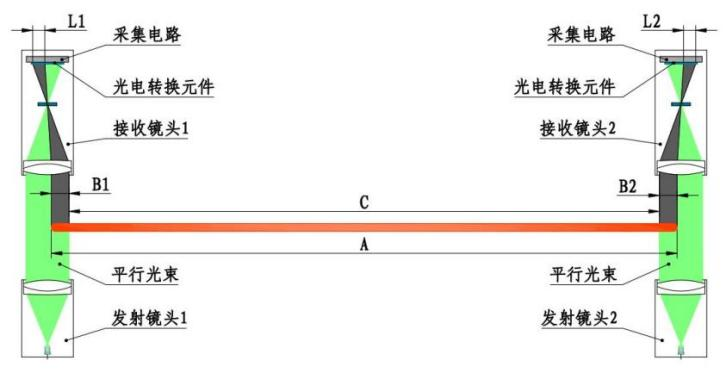

宽度测量原理图

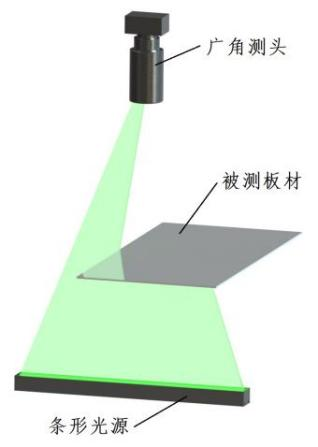

位置自动监测原理

3.功能描述：

（1）液晶屏显示内容：实时测量值、标准值、上下公差等。

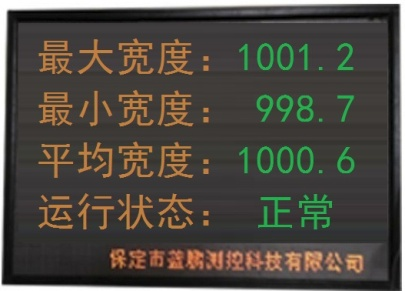

（2）外接屏显示内容：实时测量值。

（3）产品参数设置：可设置产品规格、标准宽度值、上下公差等参数。

（4）系统参数设置：可设置刷新频率、通信端口、系统的校零等。

（5）报警设置：可设置报警的阈值，测量值超差时声光报警。

（6）修正功能：自动修正，放入标准直径量块后自动校准；

手动修正，填入修正量（需增加或减小的数值）后修正。

（7）开关量信号输出功能：当测量数据超过设定的范围时，输出开关量信号。

4、适用范围

设备主要用于冷轧金属板材、热轧金属板材、塑料板、橡胶板、木板等板材生产线的宽度方向平行于地面的在线宽度检测。

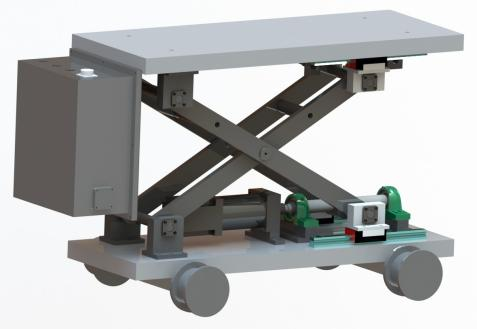

5、选配

6.技术参数：
