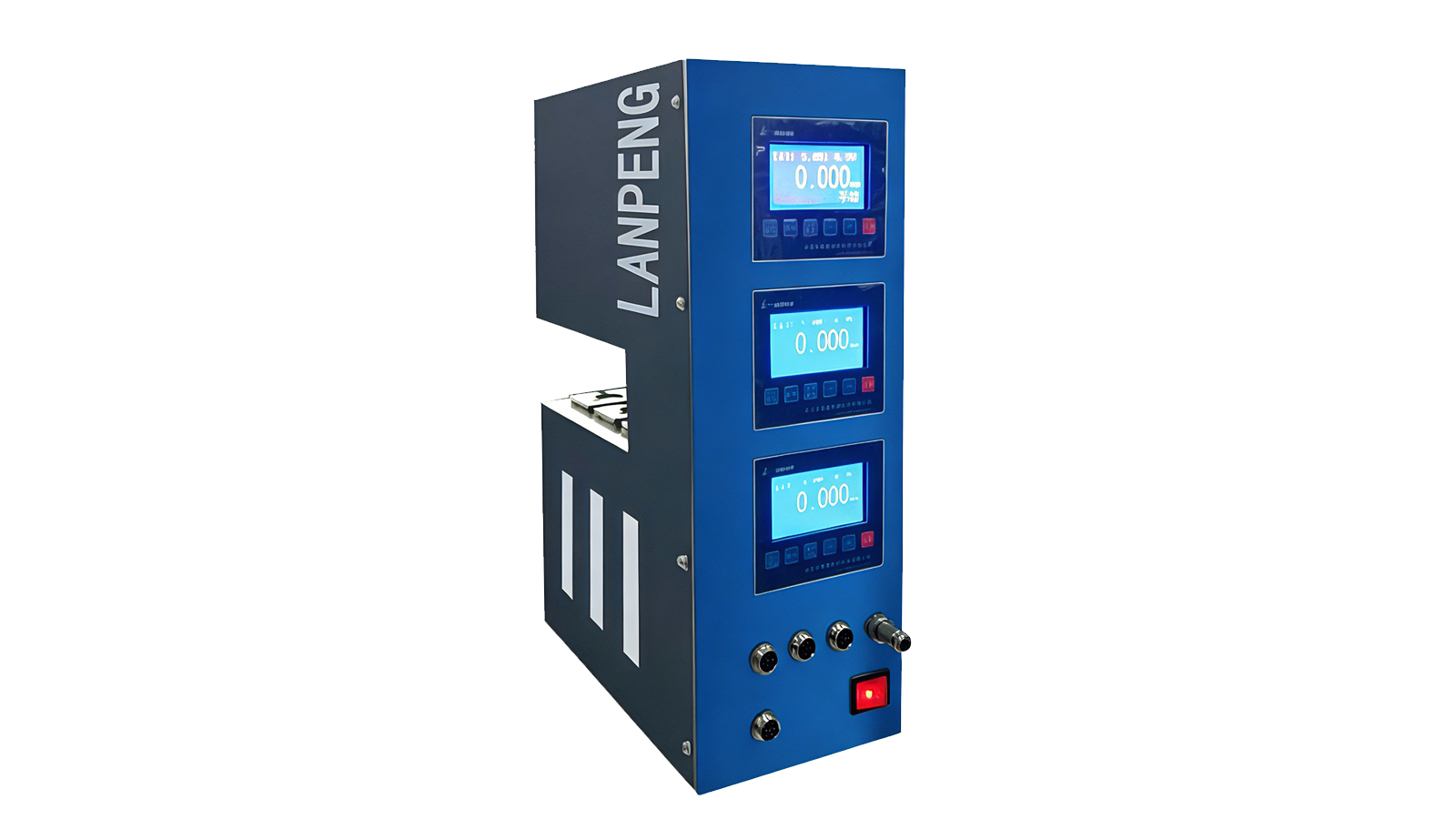

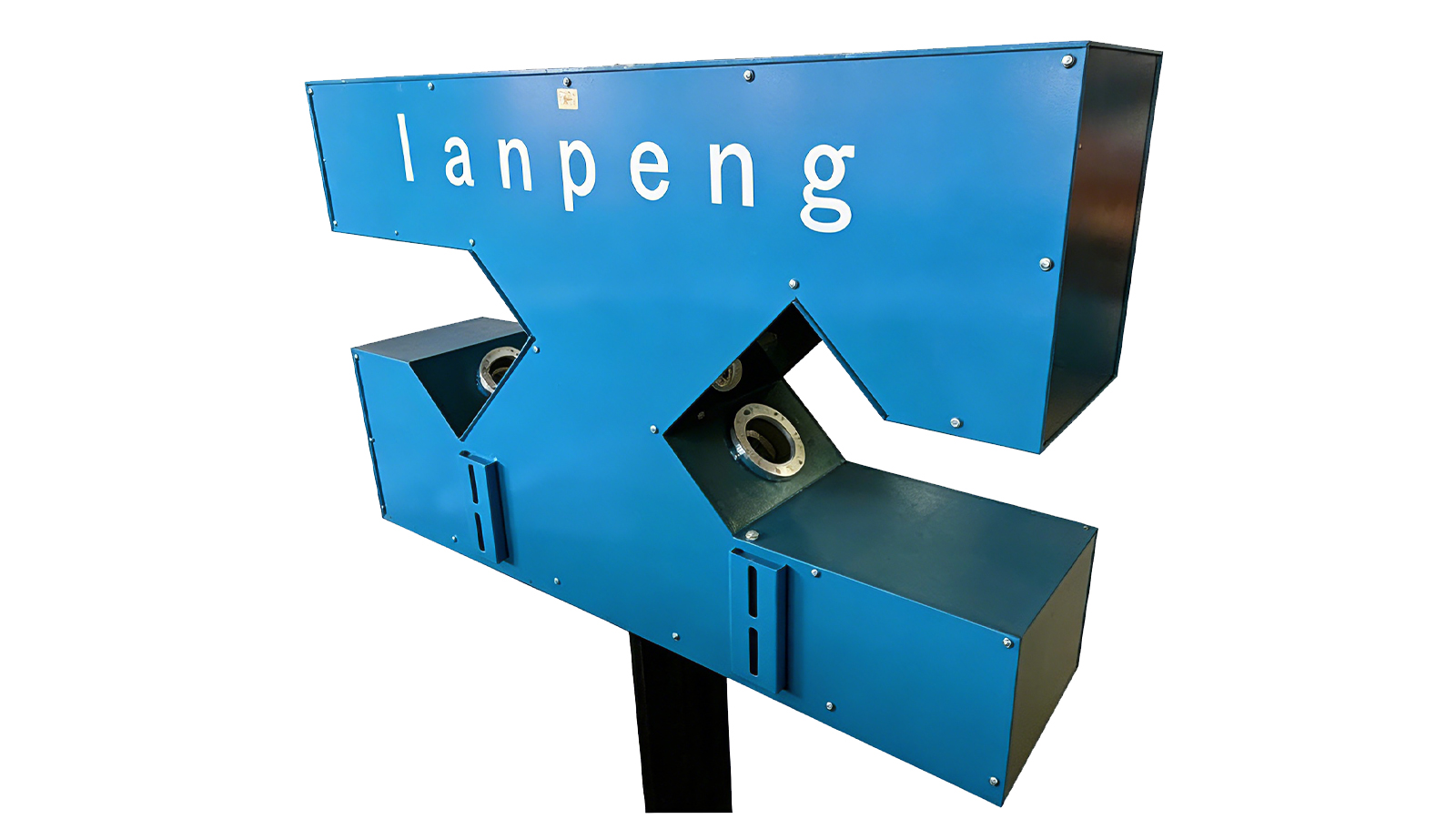

JG02/3P—DG系列 平行轴测径仪

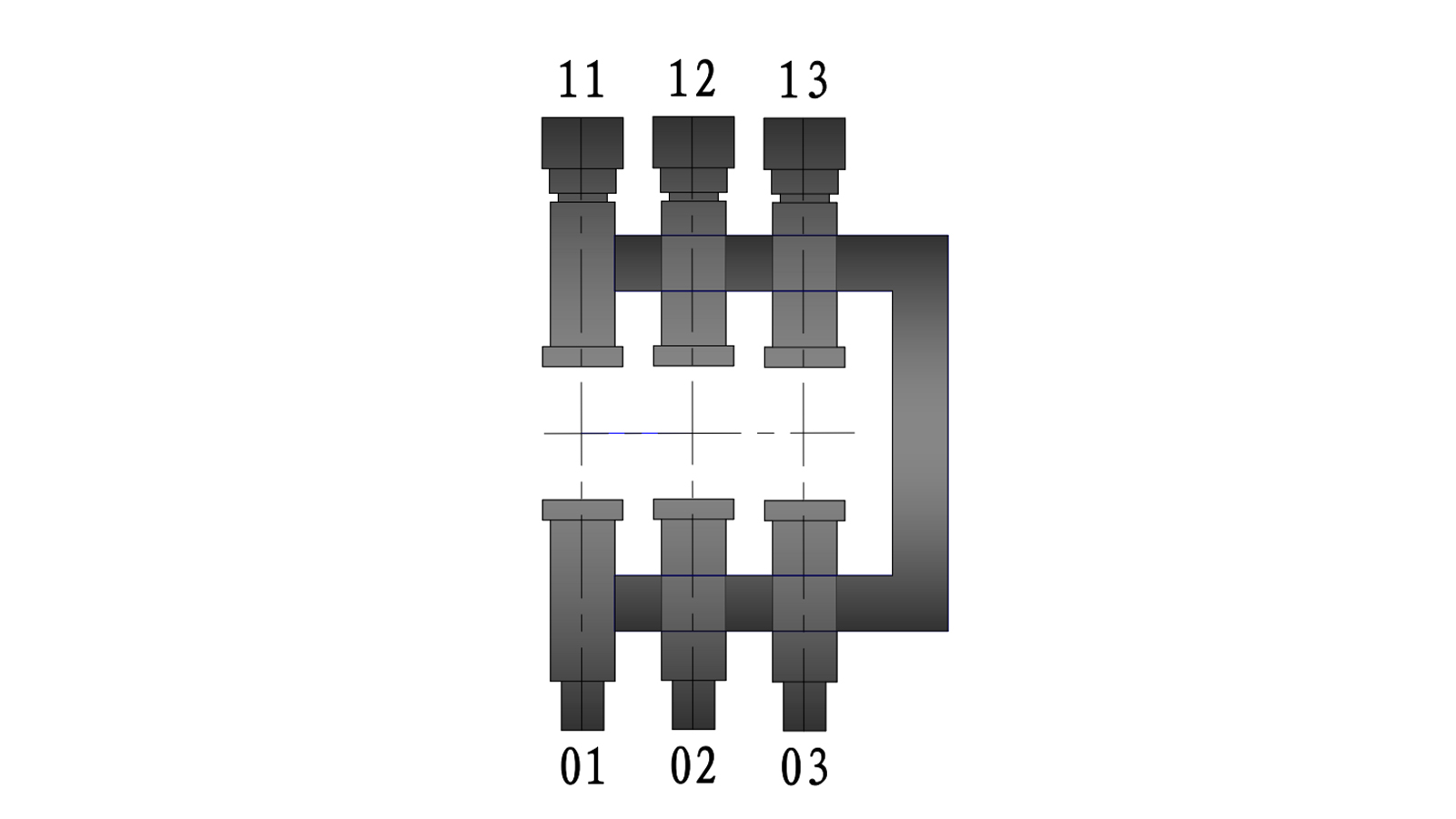

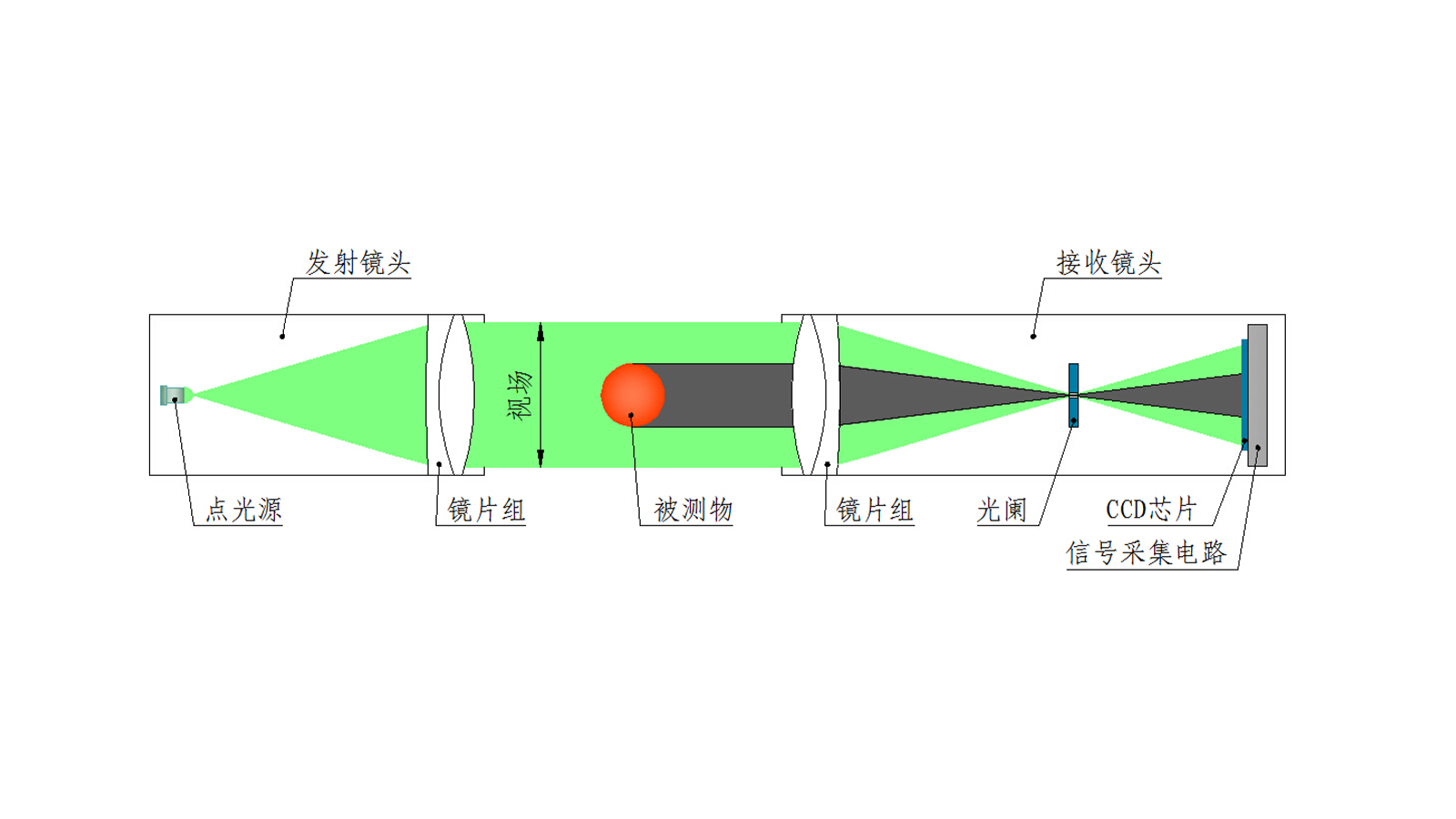

1.       测头原理：

2.       测头的布置形式

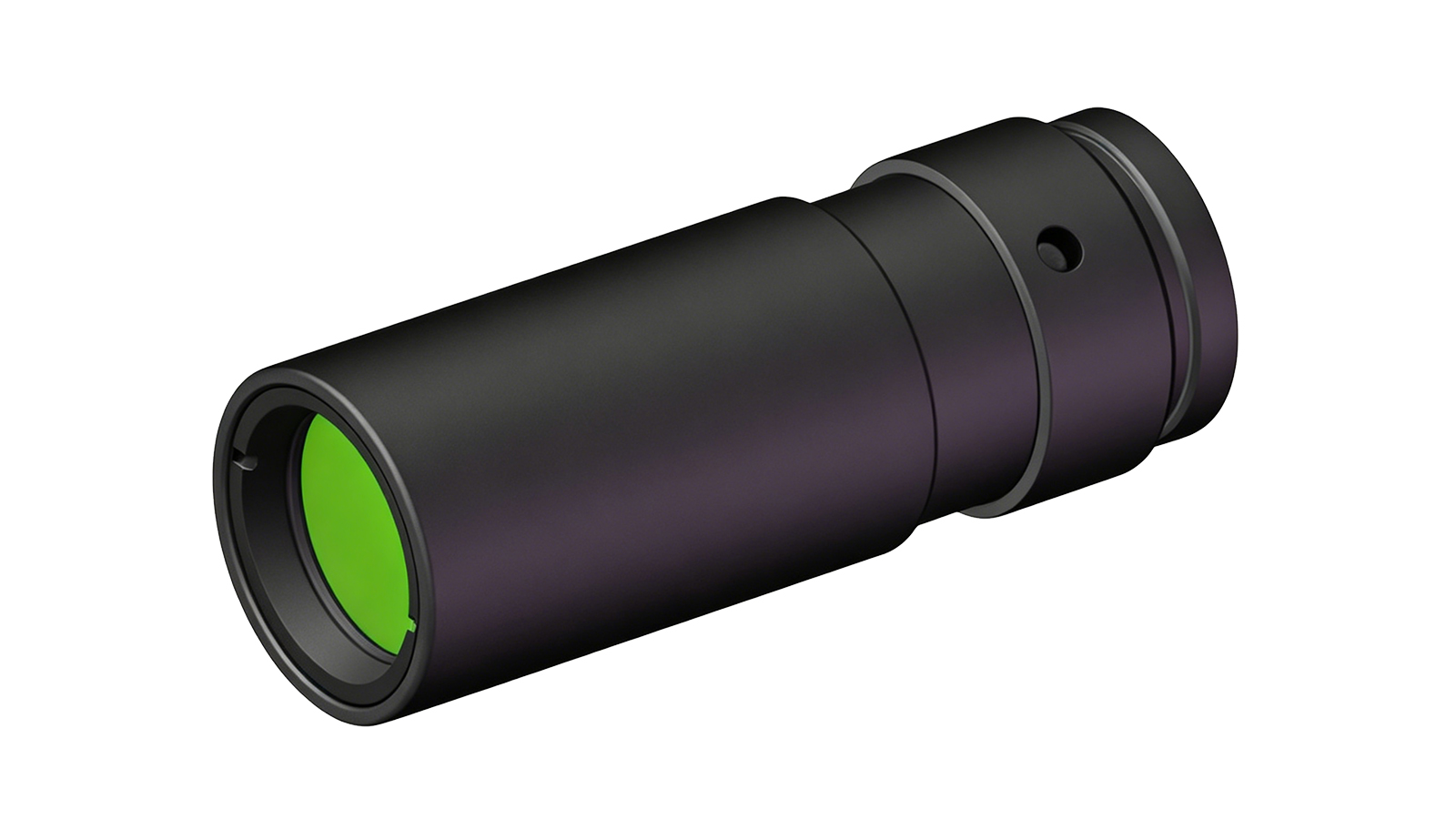

3.       测头

蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好

每组测头由一个发射端和一个接收端组成

采用高亮度LED光源，最高亮度可达3000mcd

测量频率500HZ（可选2000HZ）

正常使用寿命在80000小时以上

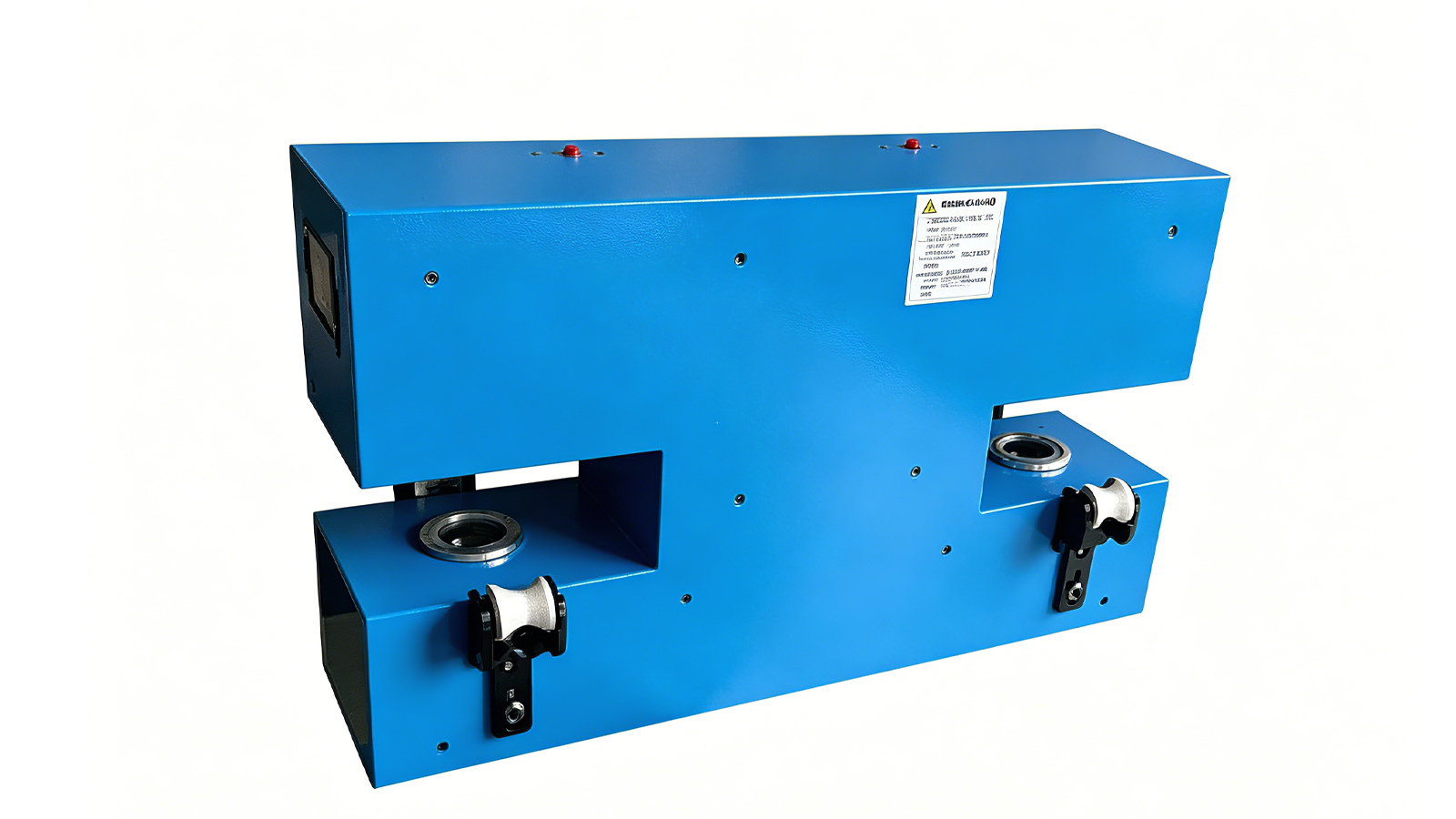

4.       机械结构

全封闭外壳，防灰尘进入，防飞溅水，防止电磁干扰，适应恶劣使用环境。

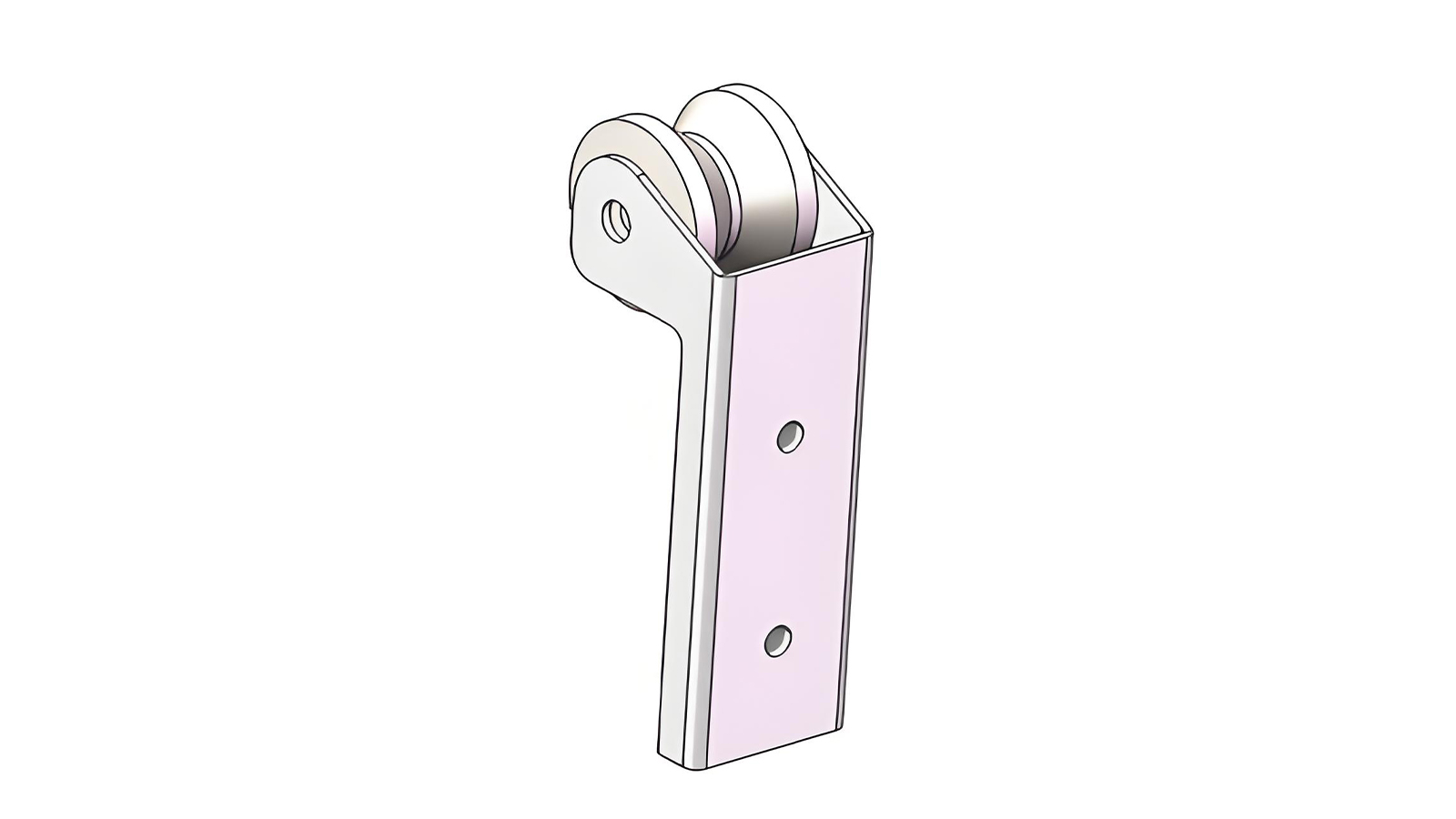

5.       拖轮定位组件

测径仪可配置拖轮辅助定位，保证光纤，线缆等被测物稳定通过测径仪。

6.       拓展接口

硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。

RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。

RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

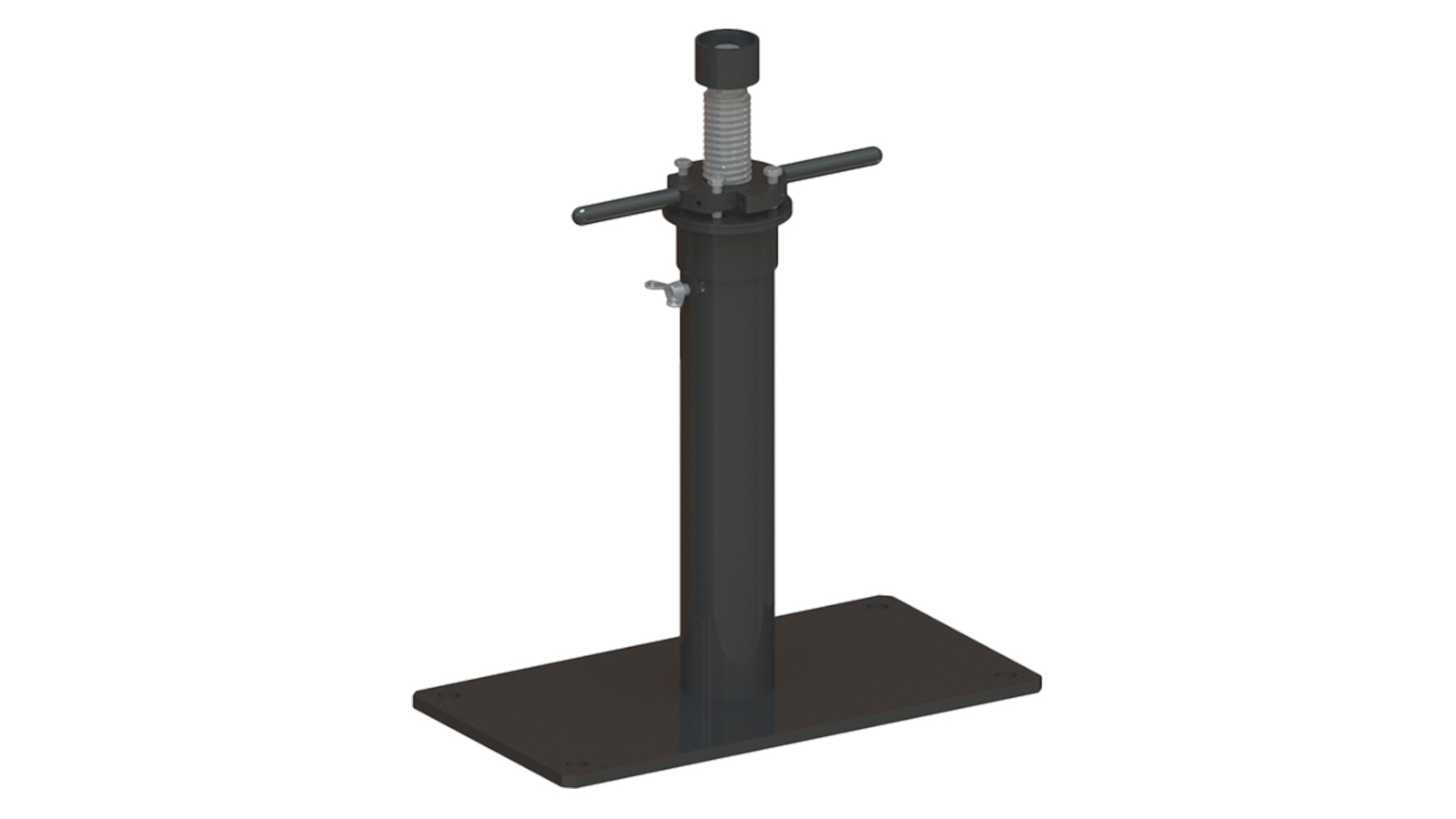

7.       支撑/底座

  自制丝杆调节底座，适用不同产线高度，调节方便

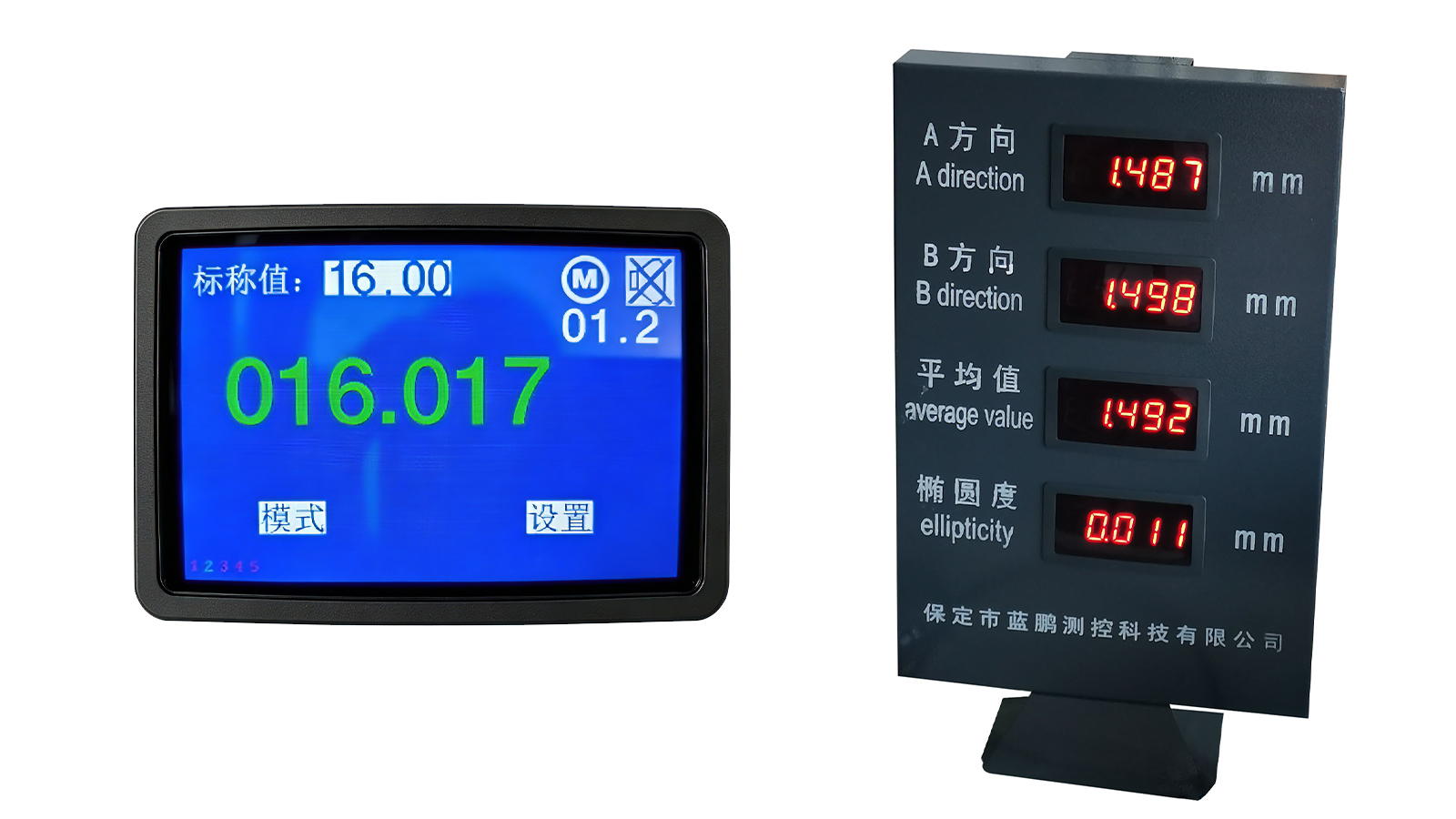

8.       测量界面/功能

测量仪自带嵌入式小型触摸屏，界面简洁，操作方便，可选配外接数码管屏

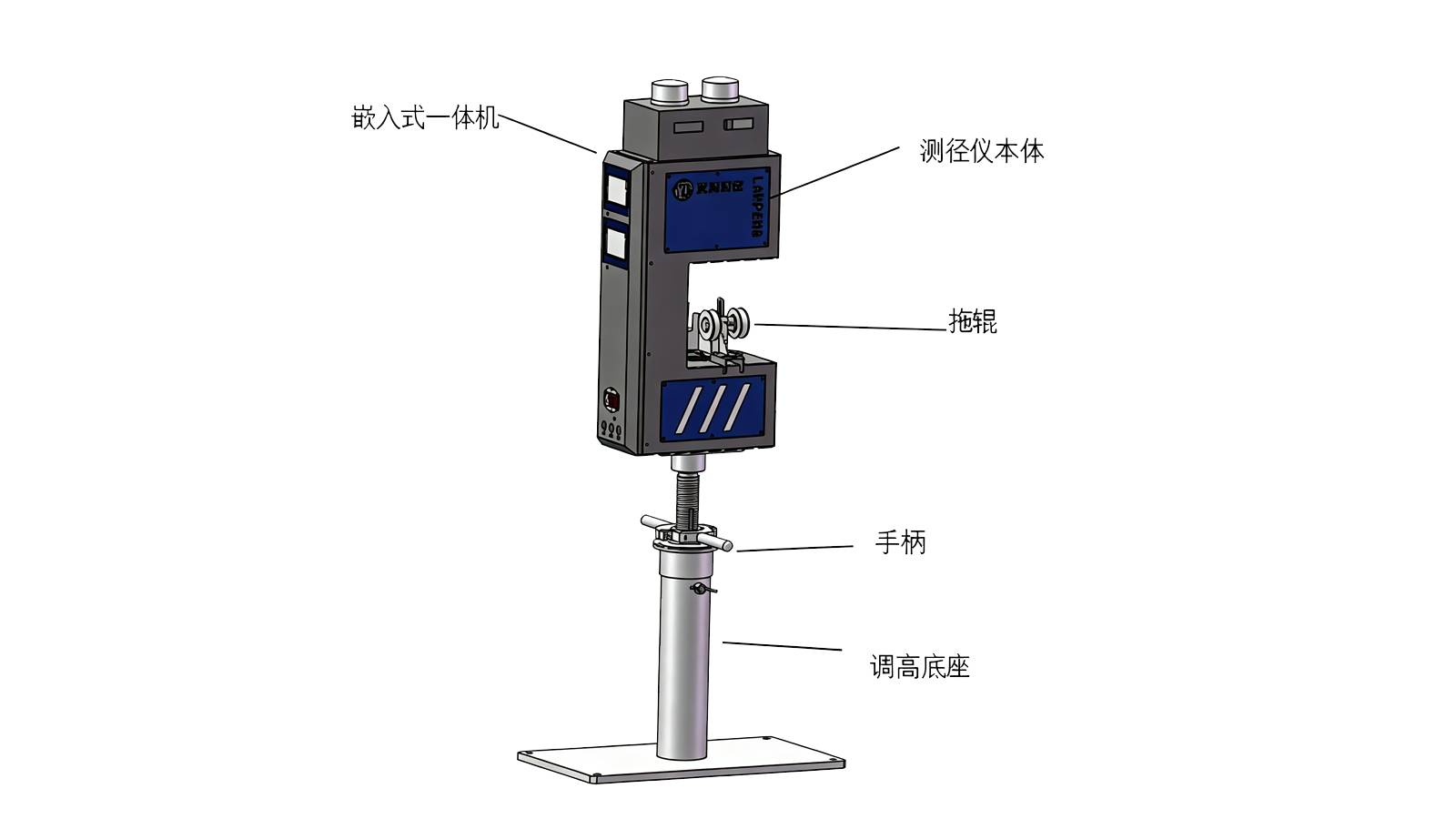

9.       设备整套示意图

10. 应用范围：

设备可用于金属拉丝、橡胶管、塑料管、电线、电缆等多股同时生产产品的在线外径检测。适用行业：金属丝、棒、管材；橡胶、塑料管、棒材；线缆等。

11. 功能简述：

*实时、连续、非接触测量：实时两个直径值，数据刷新 1~10次/秒可设置。

* PID控制：通过1个通道的测量值或者2个通道的测量值的平均值实时反馈，实现工业现场闭环控制。

*超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。

*数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输 出，实现现场设备组网连接。

*外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）

* 每路分别报警，报警功能在主设备上

* 设备屏在主设备上，每路单路配置设置屏，可分别设备相关参数

* 上下垂直形式布置

12. 技术参数：
