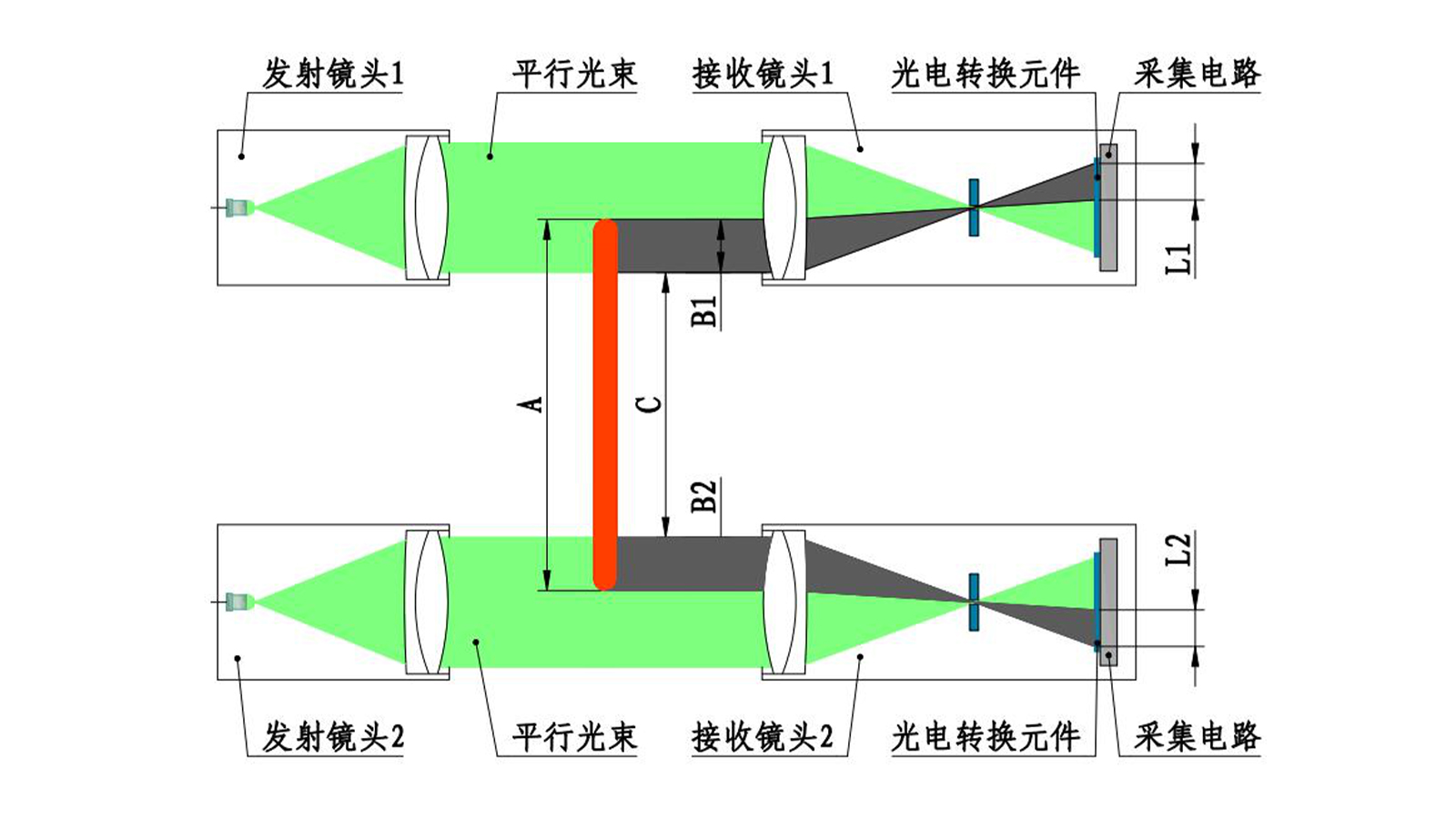

1、测量原理：

测宽仪测量原理图

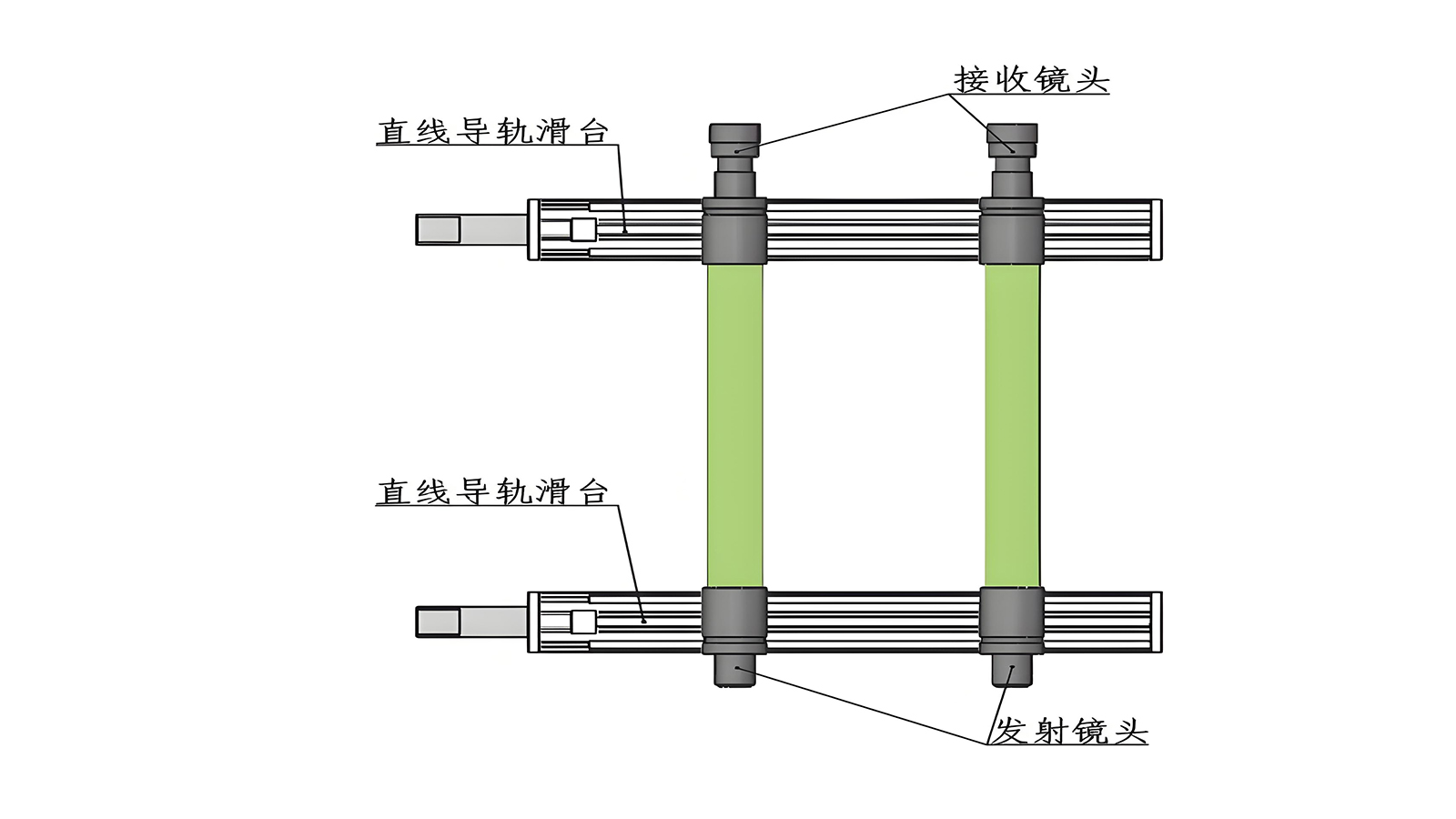

2、测头布置形式：

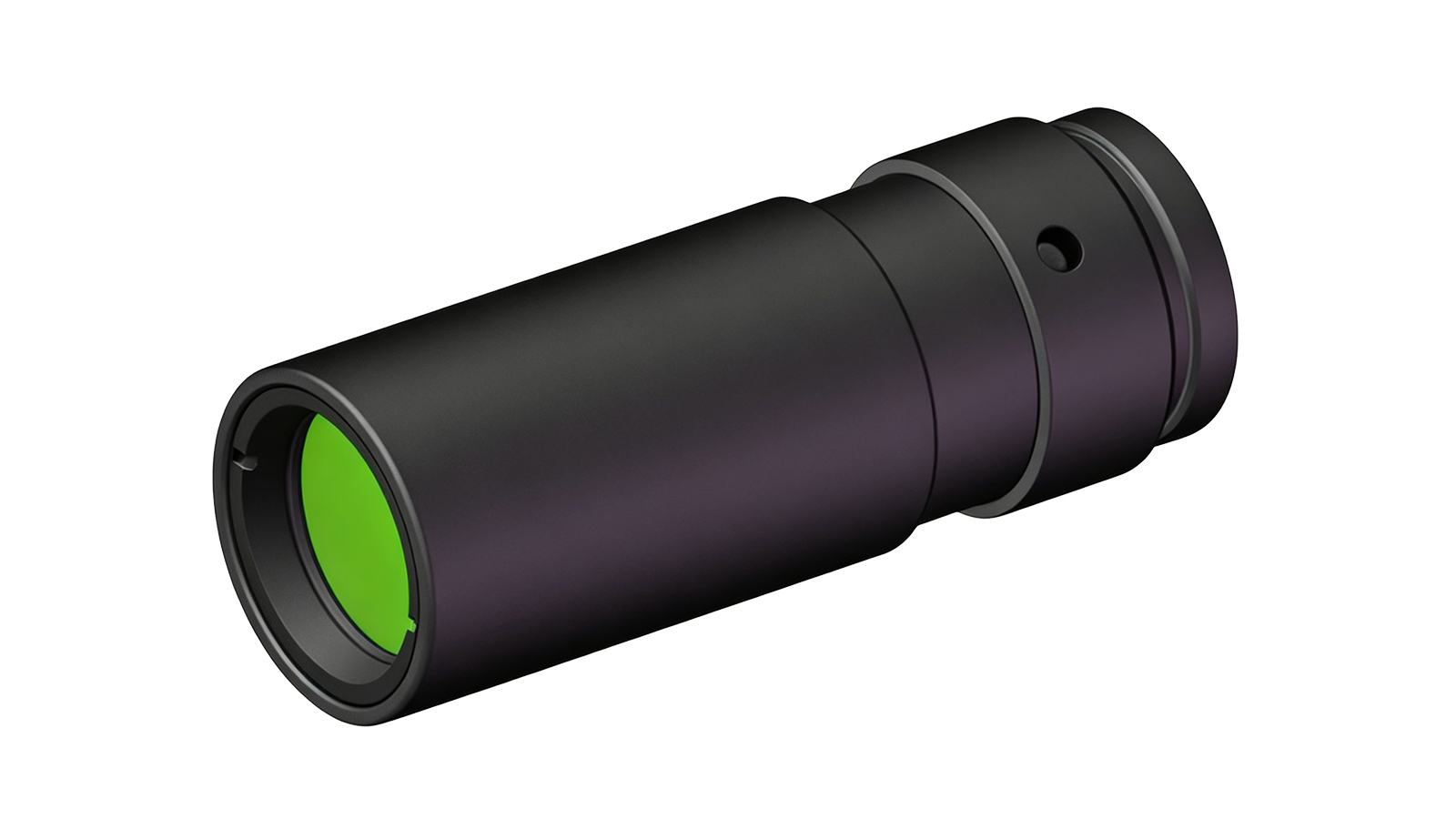

3、测头

蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好

每组测头由一个发射端和一个接收端组成

采用高亮度LED光源，最高亮度可达3000mcd

测量频率500HZ（可选2000HZ）

正常使用寿命在80000小时以上

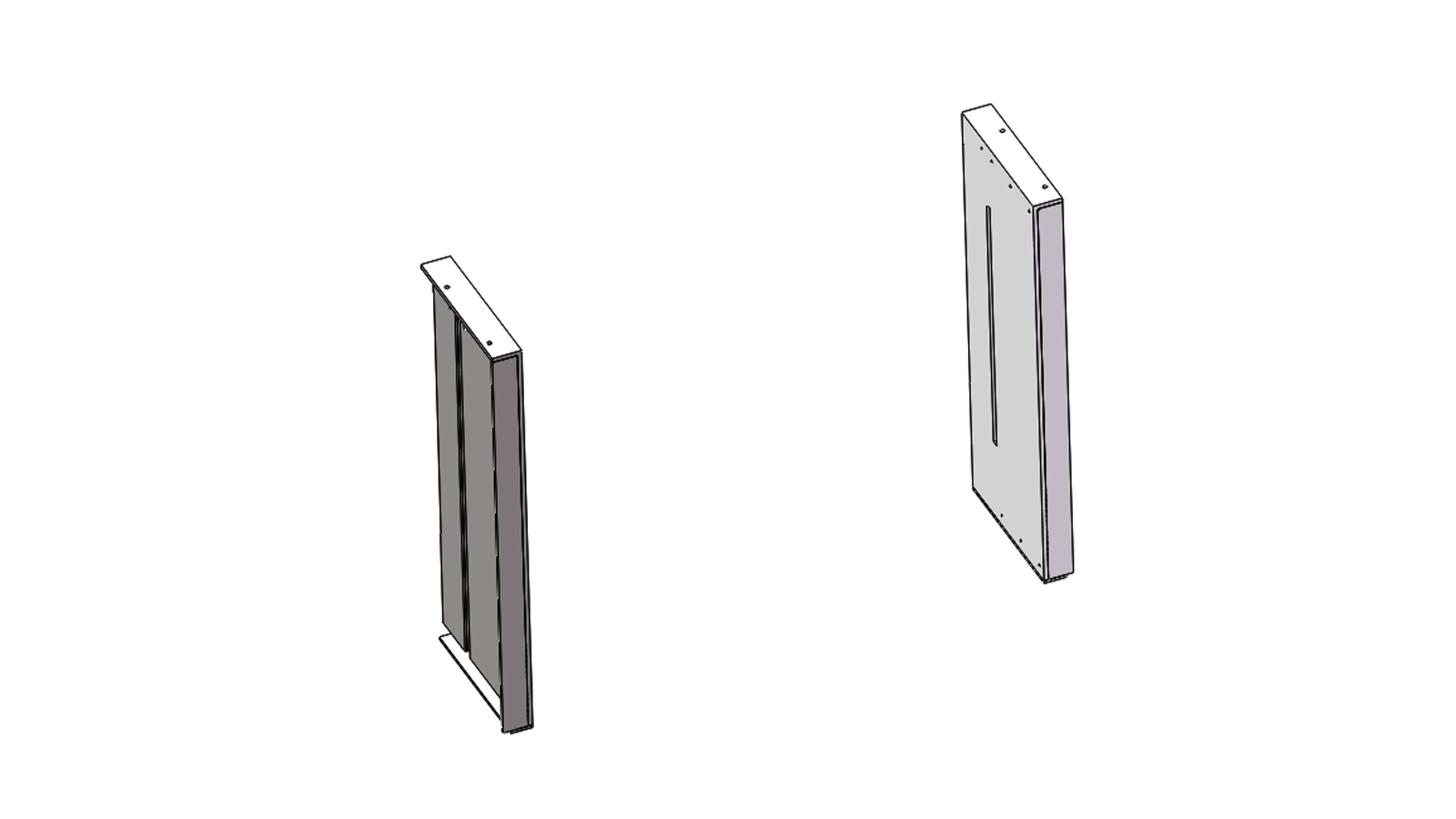

4、冷却防护系统

发射测头与接收测头布置间距大，超大的过钢空间搭配冷却系统，可有效隔绝高温被测物热量。

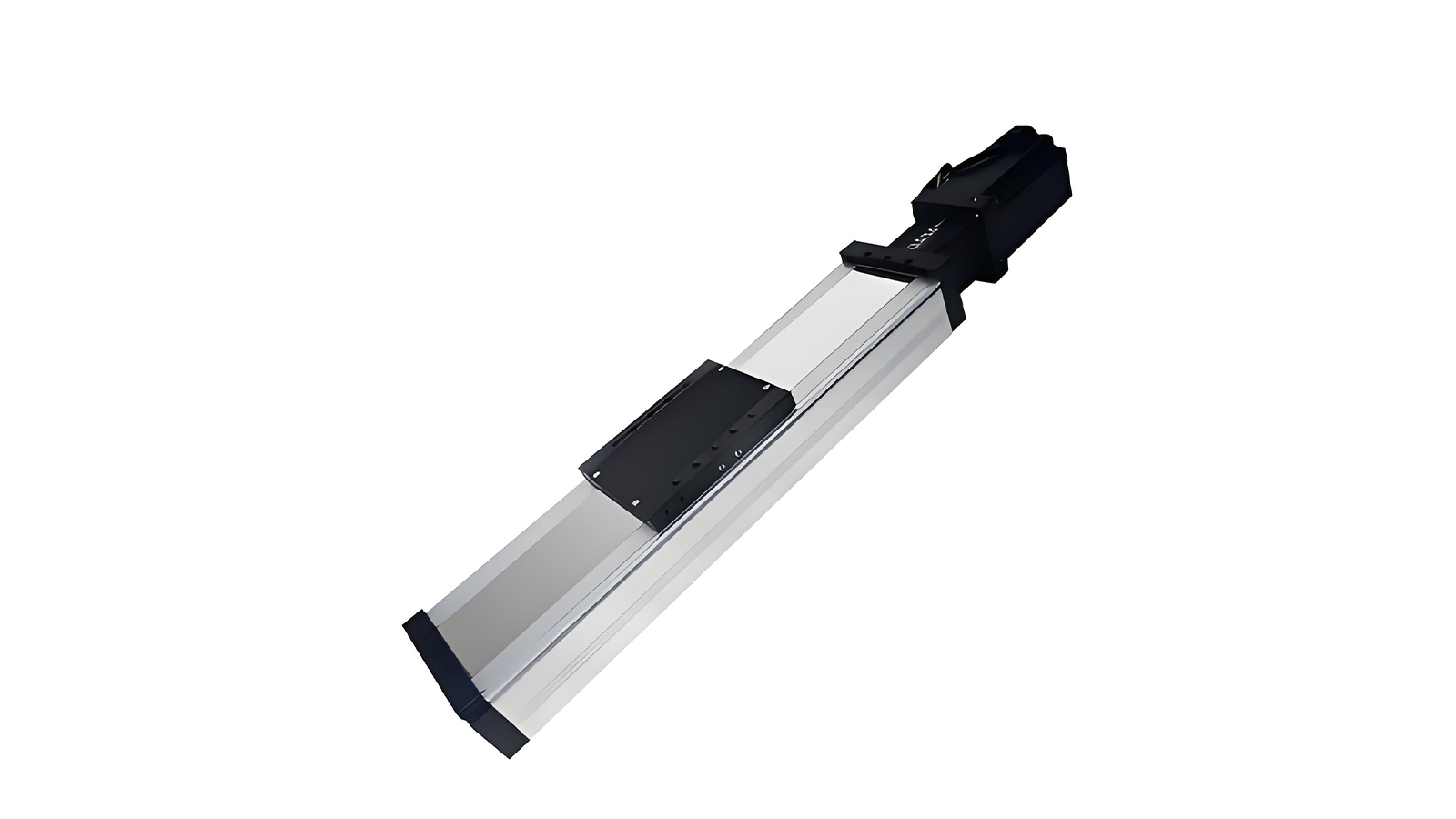

5、测头移动单元

搭配高精度滑台，重复定位精度0.01mm，可自动精确调节测头量程，同时满足尺寸相差较大被测物的测量。

 6、拓展接口

硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。

RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。

RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

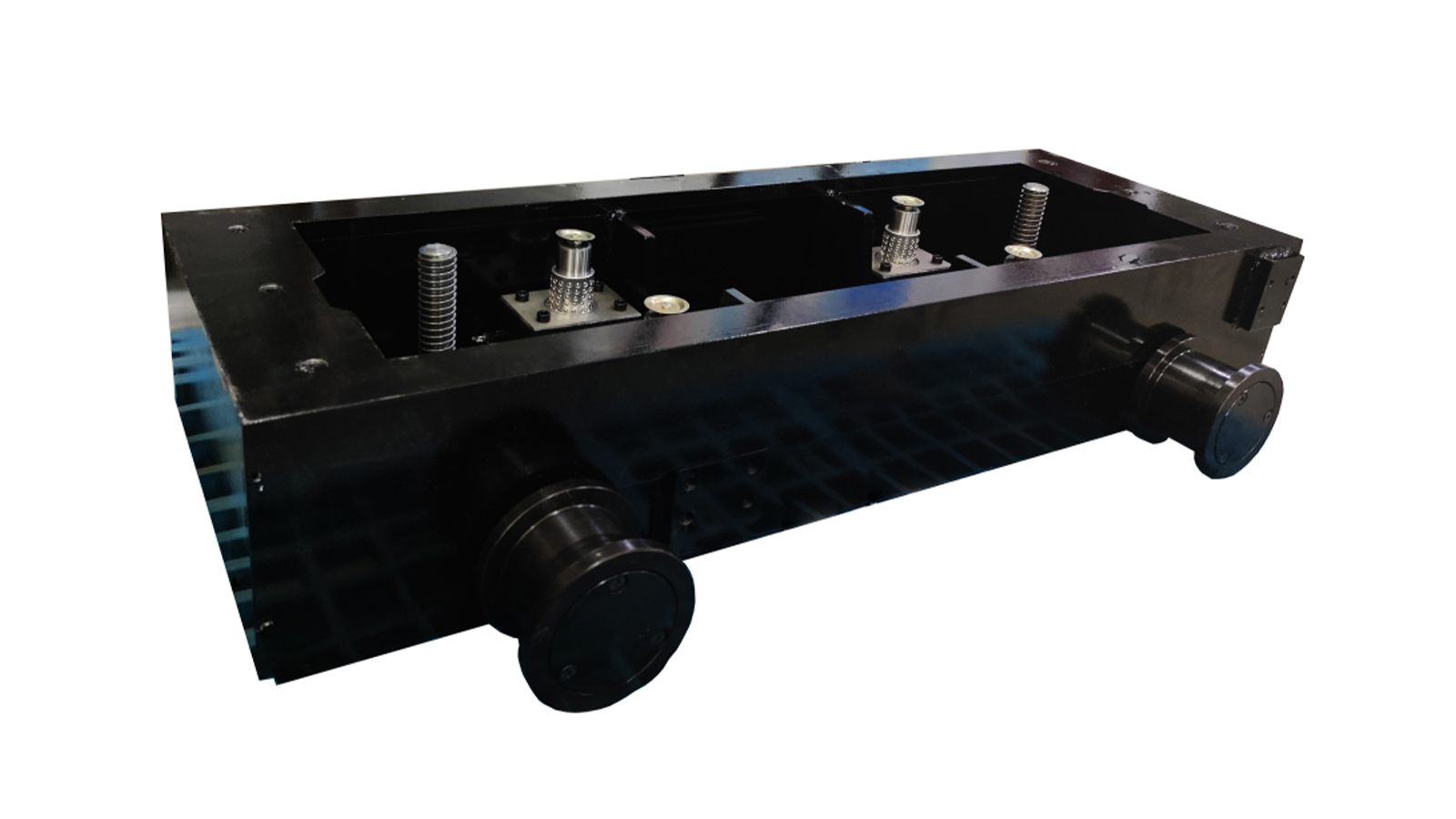

7、支撑/底座

设备标配手动调高底座（可选配自动调高），弥补地基制作误差。

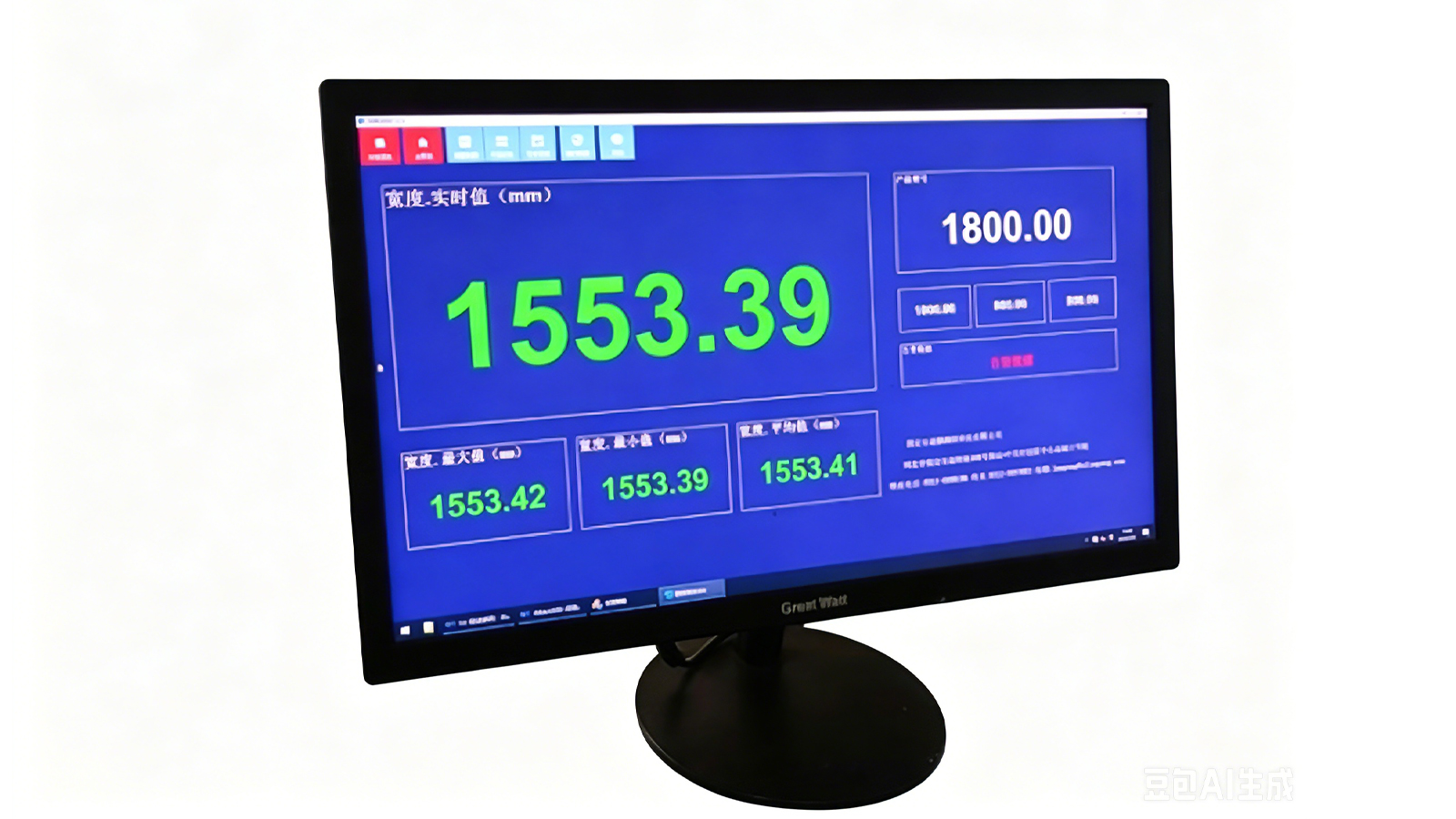

7、测量界面/功能

采用工控机计算，配备蓝鹏新一代测量软件，操作简单，测量数据一目了然。

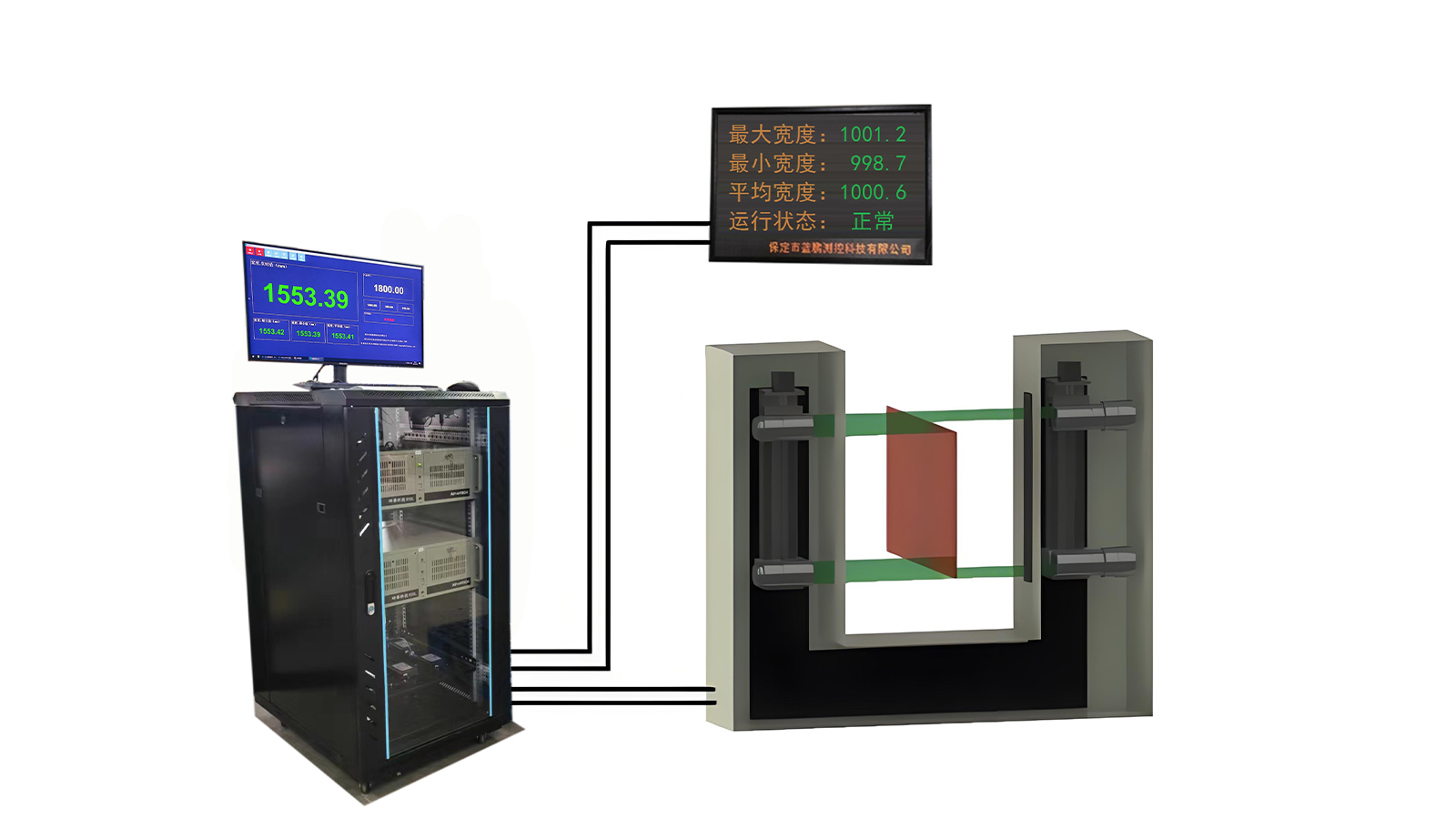

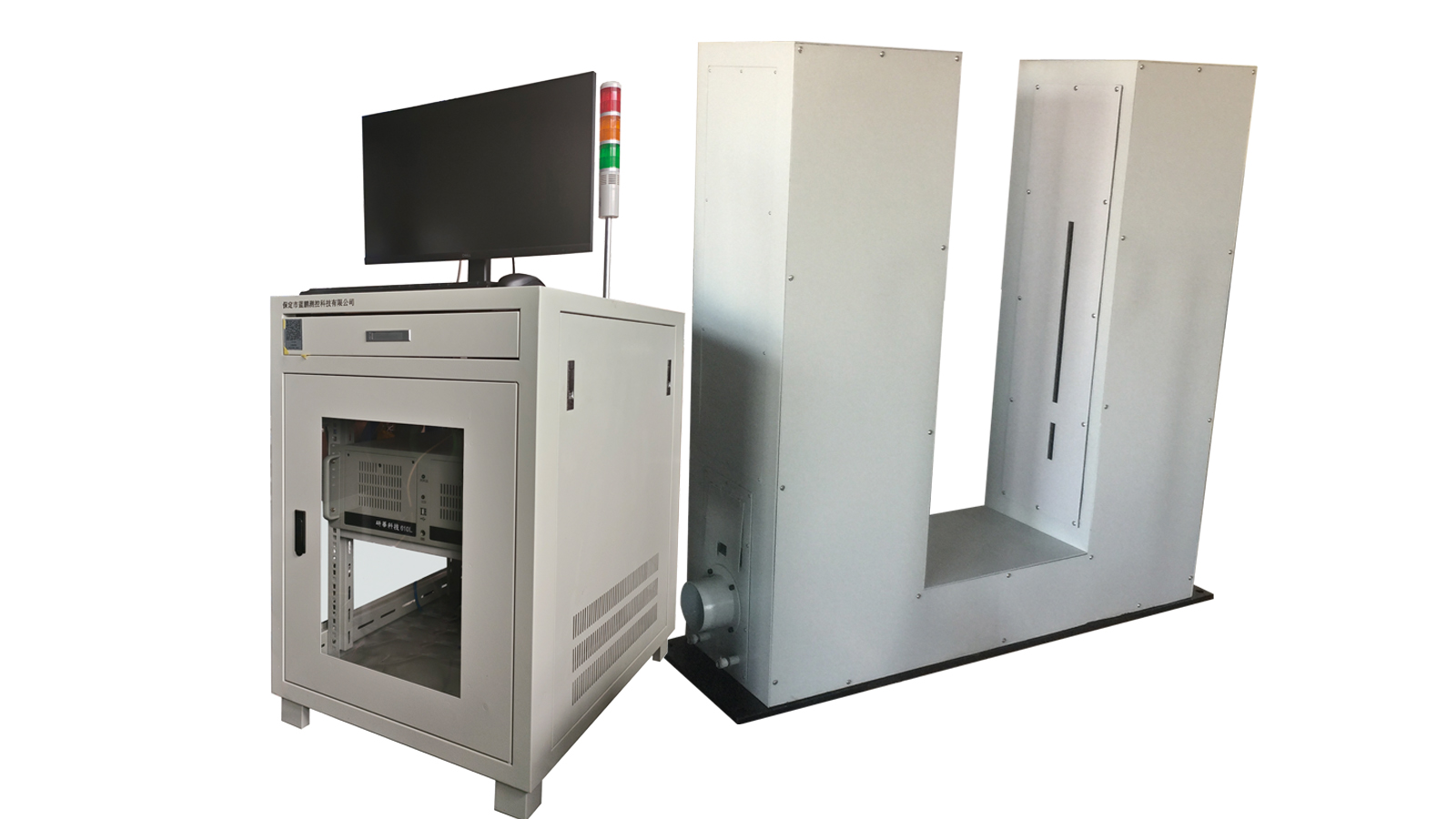

9、设备整套示意图

适用范围

设备主要用于冷轧金属板材、热轧金属板材、塑料板、橡胶板、木板等板材生产线的垂直方向的在线宽度检测。

功能描述：

1）显示内容

控制柜电脑显示：宽度标准值、正负公差、实时宽度值、宽度偏差值及测量曲线图；

LED大屏显示：实时宽度测量值；

2）软件功能

产品参数设置：可设置产品规格、正负公差等参数；

系统参数设置：可设置故障通道、通信端口、系统的校零等；

数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于1年；可查询某一时刻的尺寸，时间精确到秒。

测量结果的声光报警：可设置报警的阈值，测量值超差时声光报警；

修正功能：误差过大时，放入标准棒后校准可恢复精度；

温度系数自动修正：带有温度采集接口，可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)。

机器状态监测：实时监测设备状态，异常状态自动报警

可远程进行软件升级

技术参数：

注：其他型号按需求定制。
