1. 产品简介：

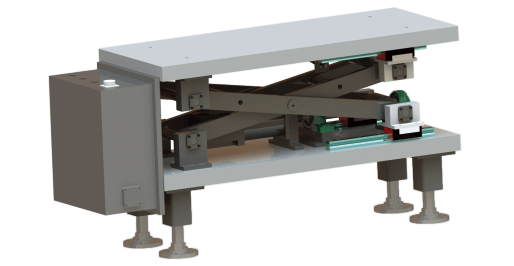

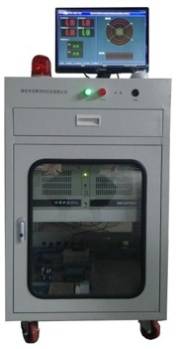

设备采用广角测头测量，测头竖直布置，设备主要配置小型单片机系统、外接数码管显示屏，根据需要可增配嵌入式智能模块、上位机控制系统等。设备下部可配置剪刀叉升降平台等辅助设备。
2. 测量原理：

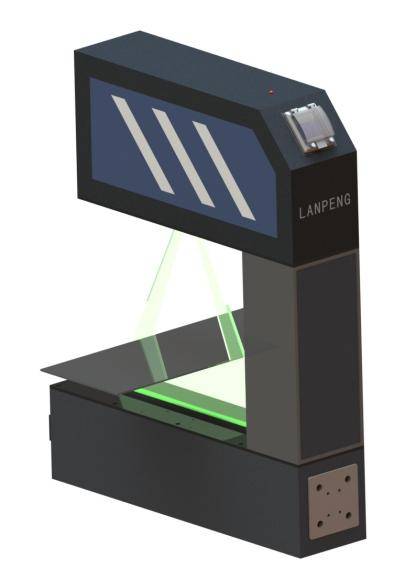

广角光电测头简称广角测头，是利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。与广角测头配合使用的光源为LED条形光源，光源的长度根据测头的视野角度和距离确定。广角测头的优点是视野范围大，可以测量比镜头口径大的物体。由于广角测头成像时存在成像大小随物距变化而变化的现象，所以利用广角测头测量需要进行物距修正。
广角测头测宽
双广角测头测宽
3. 功能描述：
（1）液晶屏显示内容：实时测量值、标准值、上下公差等。

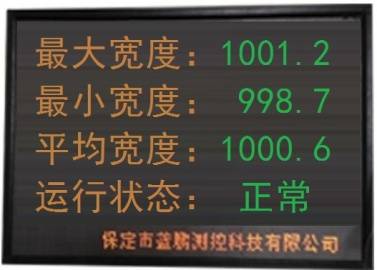

（2）外接屏显示内容：实时测量值。
（3）产品参数设置：可设置产品规格、标准宽度值、上下公差等参数。
（4）系统参数设置：可设置刷新频率、通信端口、系统的校零等。
（5）报警设置：可设置报警的阈值，测量值超差时声光报警。
（6）修正功能：自动修正，放入标准直径量块后自动校准；
手动修正，填入修正量（需增加或减小的数值）后修正。
开关量信号输出功能：当测量数据超过设定的范围时，输出开关量信号。
(7)上下抖动修正功能（需选配激光测距传感器）
4. 适用范围
设备主要用于金属板、带、橡胶板、塑料板、布匹等生产线的板面呈水平状态通过的在线测宽
5. 选配
