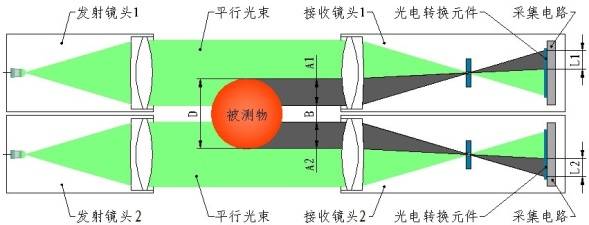

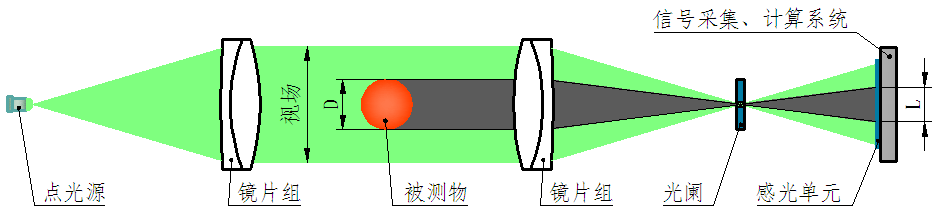

1.测头原理

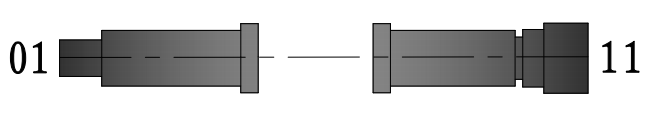

2.测头布置形式

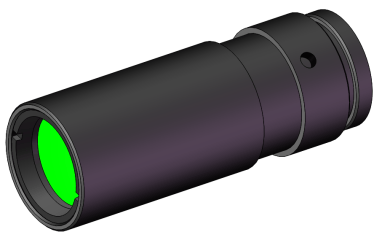

3.测头
蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好
每组测头由一个发射端和一个接收端组成
采用高亮度LED光源，最高亮度可达3000mcd
测量频率500HZ（可选2000HZ）
正常使用寿命在80000小时以上
4.机械结构
单轴测径仪采用一体式底座支撑发射接收测头，结构可靠稳定。电器元件内部集成，测径仪小巧灵活，全封闭外壳，防灰尘进入，防飞溅水，防止电磁干扰，适应恶劣使用环境。
5.拖轮定位组件
测径仪可配置拖轮辅助定位，保证光纤，线缆等被测物稳定通过测径仪。
6.拓展接口
硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。
RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。
RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

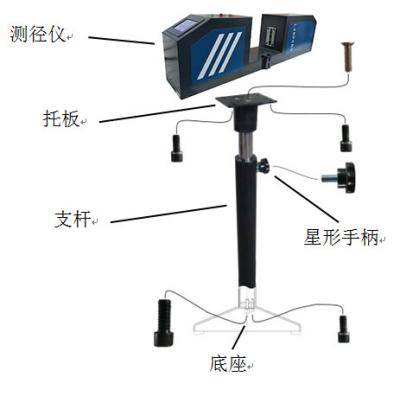

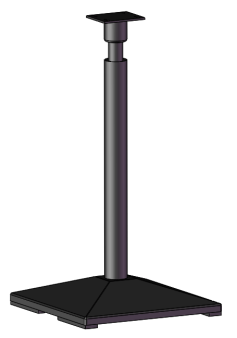

7.支撑/底座
搭配手动调高支座调节测量仪中心高度，安装方便

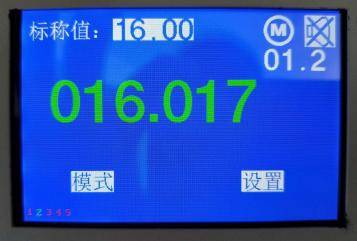

8.测量界面/功能
测量仪自带嵌入式小型触摸屏，界面简洁，操作方便，可选配外接数码管屏

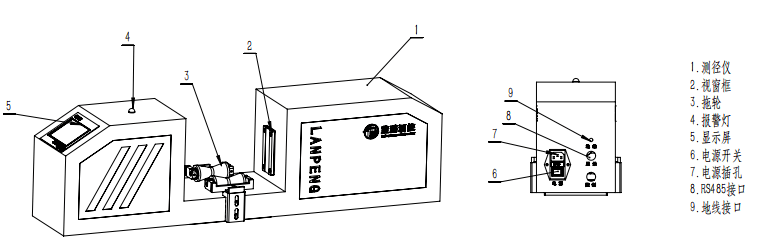

9.设备整套示意图
10.适用范围:
设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。
11.功能简介:
普通型
*实时测量：实时显示测量值，数据刷新 1~10次/秒可设置。
*PID控制：实时反馈，实现工业现场闭环控制。
*超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。
* 数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。
*外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。
*接口形式：模拟量0~10V\4~20mA
数字接口 RS422/RS485 （二选一）
智能型
*高精度CCD芯片
* 实时测量：实时显示测量值，数据刷新 1~10次/秒可设置。
*数据存储功能
*手机APP远程监控
*手机APP保修功能
*无线通讯功能
* PID控制：实时反馈，实现工业现场闭环控制。
*多个产品参数的提前预设
*超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。
*数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。
*外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。
*接口形式：模拟量0~10V、4~20mA
数字接口 RS422/RS485
USB接口
