电线电缆测厚 双测径仪联控测厚系统

作者:保定市蓝鹏测控科技有限公司时间:2024-08-05 16:11:3095 次浏览

信息摘要:

关键字:线缆测厚系统,绝缘层测厚设备,电线皮套测厚,电缆绝缘层测厚,

产品简介:

双测径仪联控测厚系统的工作原理基于光电测量技术。一台测径仪测量电缆的成品直径,另一台测径仪测量线芯的直径。通过这些测量数据,系统计算出绝缘层或护套层的厚度。如果测量到的厚度超出允许的公差范围,系统会通过控制电路发送信号给挤出机,调整以达到正确的厚度值。这个过程可以循环进行,直到产品尺寸达到标准要求为止。

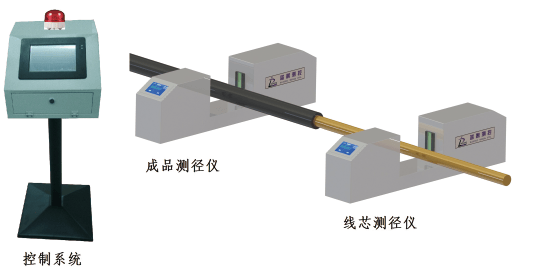

系统采用两台单轴测径仪分别测量线芯和线缆成品的直径,通过两个直径的差值计算线缆表皮的厚度,解决了线缆表皮厚度测量和控制的难题。设备具备PID调节功能,可通过表皮厚度或成品直径控制变频电机调节挤出和牵引速度,从而实现线缆直径的自动控制。

系统主要用于聚乙烯、交联聚乙烯、聚氯乙烯、橡套等电缆生产线的实时测量与控制。

产品特点:

1、可根据线芯和成品规格任意选择单轴测径仪搭建系统;

2、实时测量线缆的内径和外径;

3、牵引或挤出电机自动控制;

4、具有超限报警提示功能,报警范围可设;

5、具有外接显示功能,配接四行数码管显示屏;

6、数据存储功能;

技术参数:

1、测量精度(mm):≤±0.03 ;

2、重复精度(mm):<±0.01 ;

3、测量频率(Hz):2000 ;

4、控制输出(电压):-10V~+10V ;

5、被测线缆种类:不限 ;

6、被测产品的温度(℃):≤300 ;

应用优势:

双测径仪联控测厚系统的优点在于提高了测量精度和生产效率,减少了人工干预,从而降低了生产成本和废品率。此外,该系统还可以配备存储功能,记录测量数据,便于质量追踪和生产过程的优化。
