可调范围的智能测径仪 满足生产各规格检测!

作者:保定市蓝鹏测控科技有限公司时间:2024-05-29 17:40:00109 次浏览

信息摘要:

摘要:范围可调式测径仪,满足各种外径尺寸的产品检测,囊括产线的所有规格,性价比更高的测径仪。

关键词:测径仪,范围可调测径仪,在线测径仪

引言

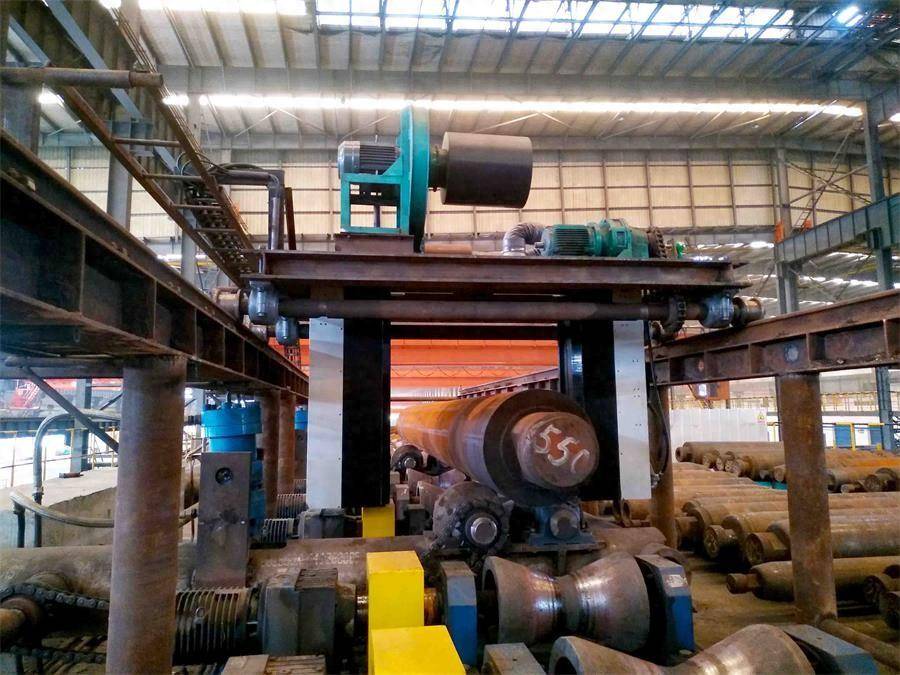

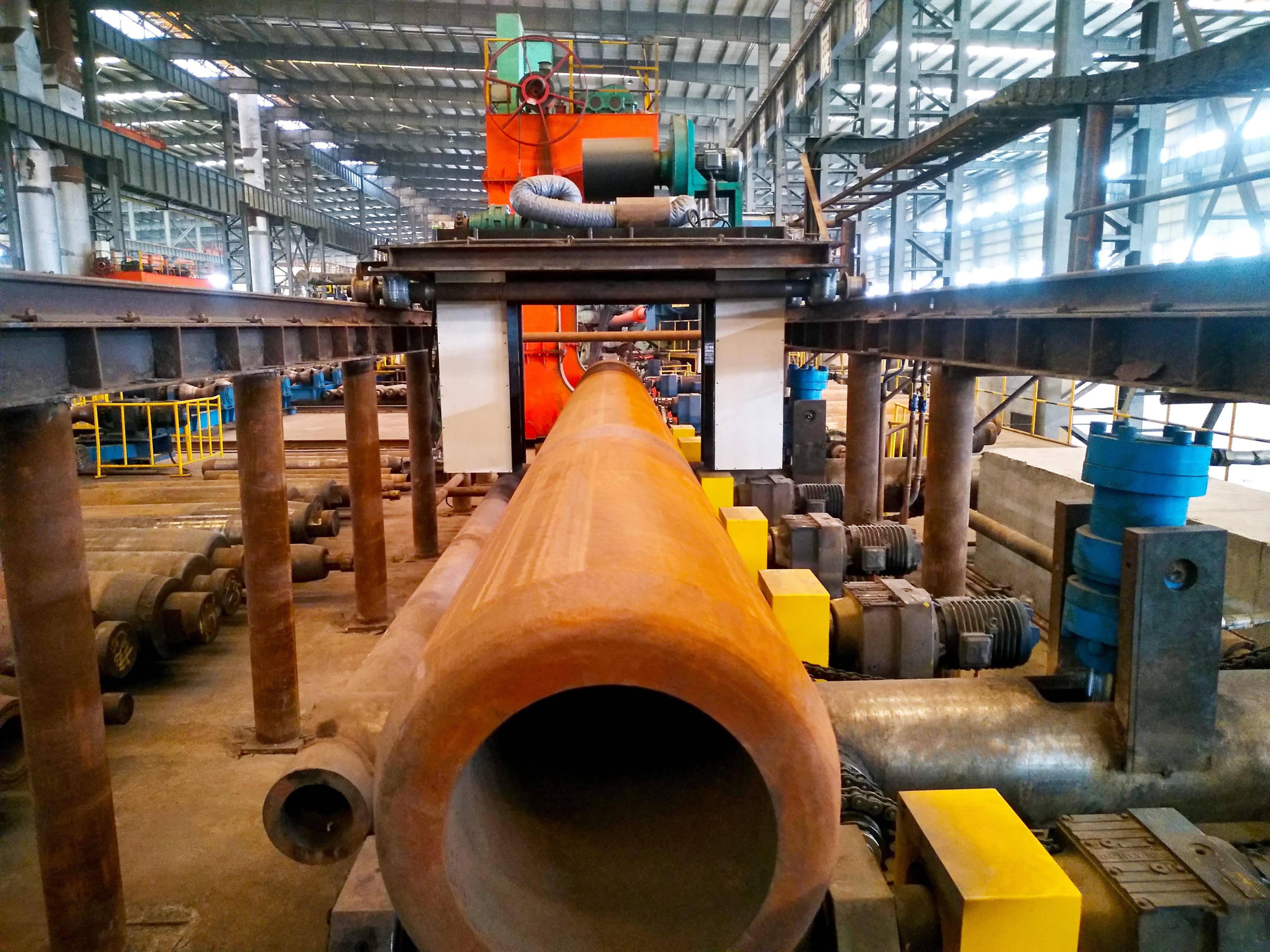

生产线中,各种外径尺寸的线材、棒材、管材都有生产,并且根据用途不同,其外径范围尺寸规格各不相同,有的产线的小规格和大规格尺寸的产品外径相差巨大,尤其是生产大直径管材、棒材的厂家。蓝鹏测控专为这种厂家研制了范围可调式测径仪。

目前,现有的测径仪,其尺寸范围跨度大部分不超过100mm,这对某些厂家来说,完全无法满足智能检测生产要求,为了满足产线的检测需求,就需要使用多台测径仪,但这无疑增加了成本与空间压力,而范围可调测径仪解决了这一难题,测量范围可自动调节,性价比更高。

在线测径仪如何做到范围调节的?

范围可调测径仪之所以能实现范围调节,是因为其测量原理。

测径仪采用双镜筒测头。双镜筒测头是指由2套发射镜头和2套接收镜头组成的光电测量系统。

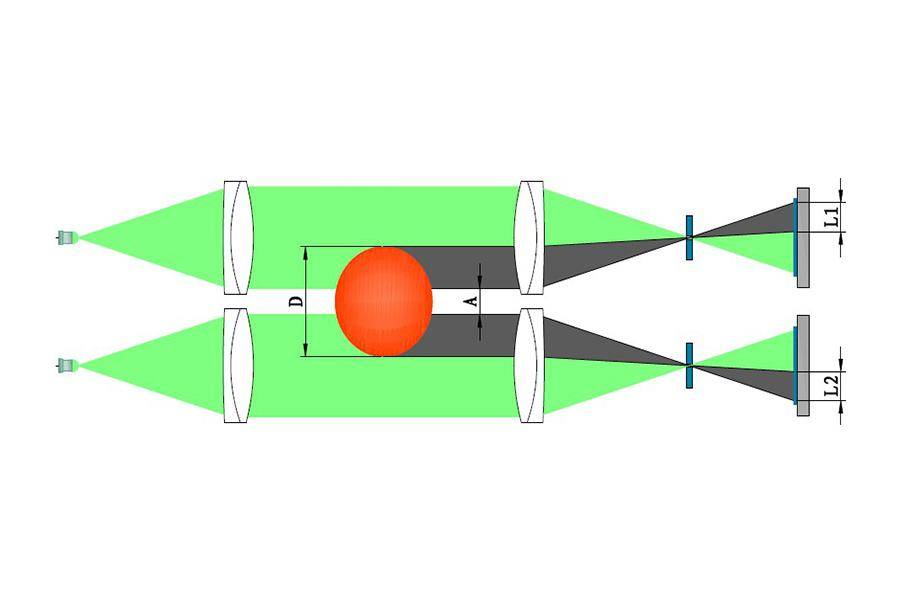

双镜筒光电测头由2个发射镜头和2个接收镜头组成,每个发射镜头和相应的接收镜头构成一组单测头。2个发射镜头分别发射出准直平行光射向相应的接收镜头,通过接收镜头内的透镜使平行光束在光电转换元件上成像。当2束平行光内放入被测物时,在光电转换元件的像上就会出现虚拟的阴影,设其宽度分别为L1、L2。经过对光电转换元件发出的电信号的处理和计算可以得出L1、L2所对应的尺寸A1、A2,A1加A2再加上两组单测头之间的净间距B即可得出被测物的尺寸D。

正因为测径仪采用双测头进行检测,因此可通过调节测头的间距来调节测量范围,并且在测径仪上安装了步进电机,通过按钮可进行范围自动调节。调节后的测径仪依然能进行高精度的检测,无需校准,当然如果想要更高的测量精度,还可在测量范围调节后,通过标准量棒进行校准,满足各种使用需求。

范围可调式测径仪,毫不夸张的说,可以满足生产各规格检测,无论是生产线上的小规格还是大规格产品,它都能轻松应对,并且还有测控分析系统,它如同一位贴心的助手,帮助工作人员深入了解产线情况,为生产优化提供有力的支持。
