品牌：自有品牌
类别：光电测量产品
设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。

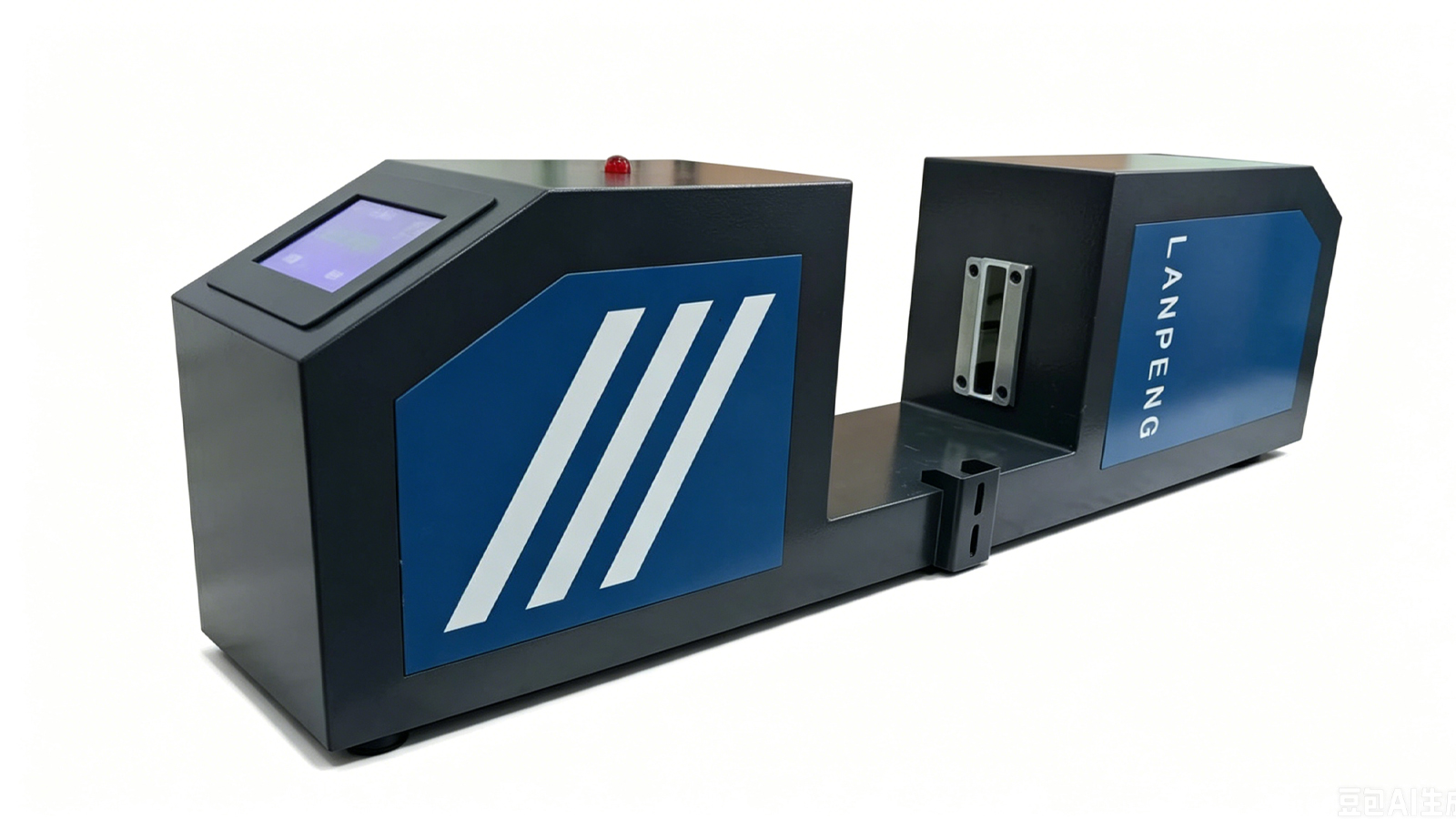

JG01-D/SG、JG01Z-D/SG系列 单轴测径仪

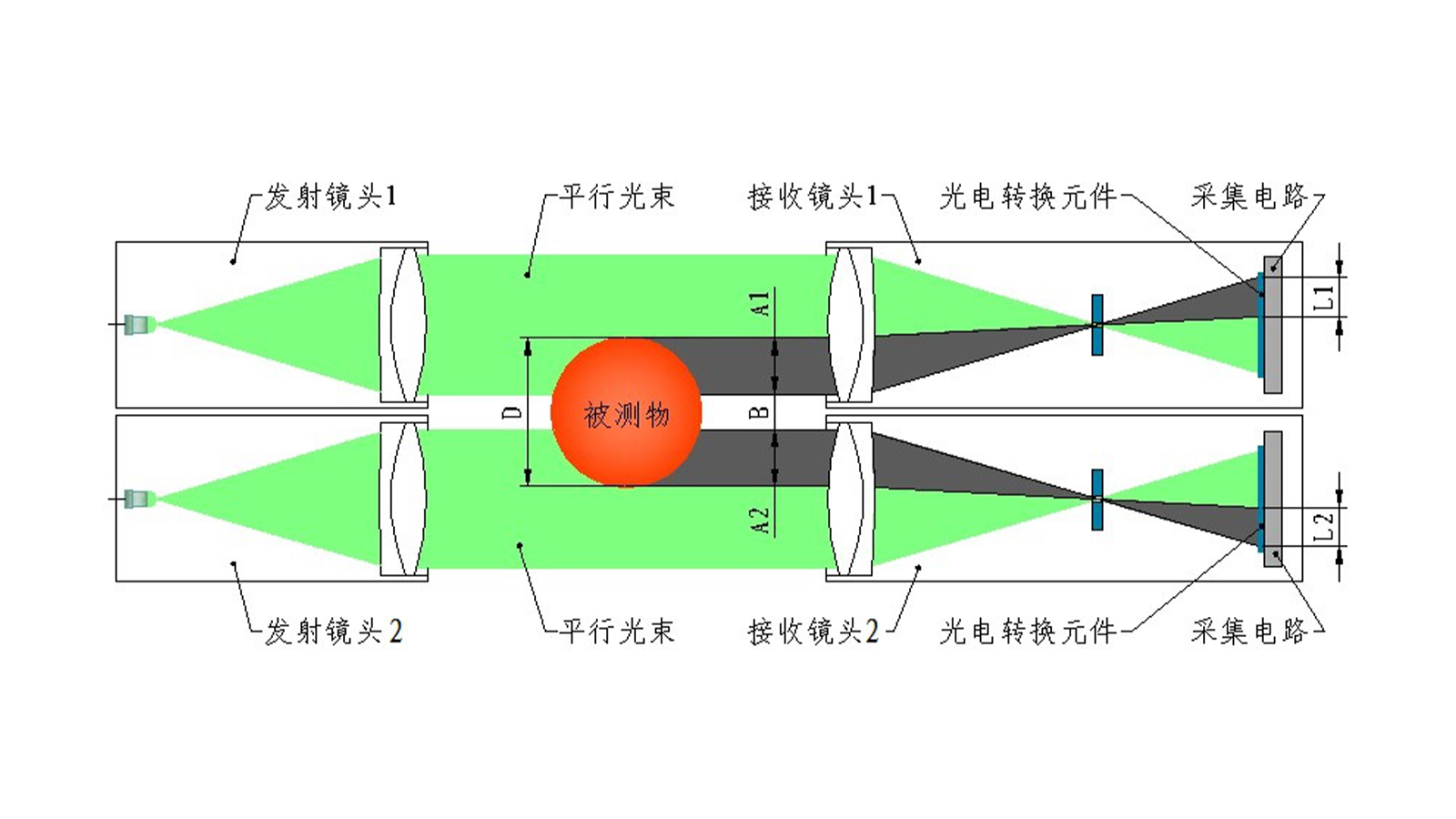

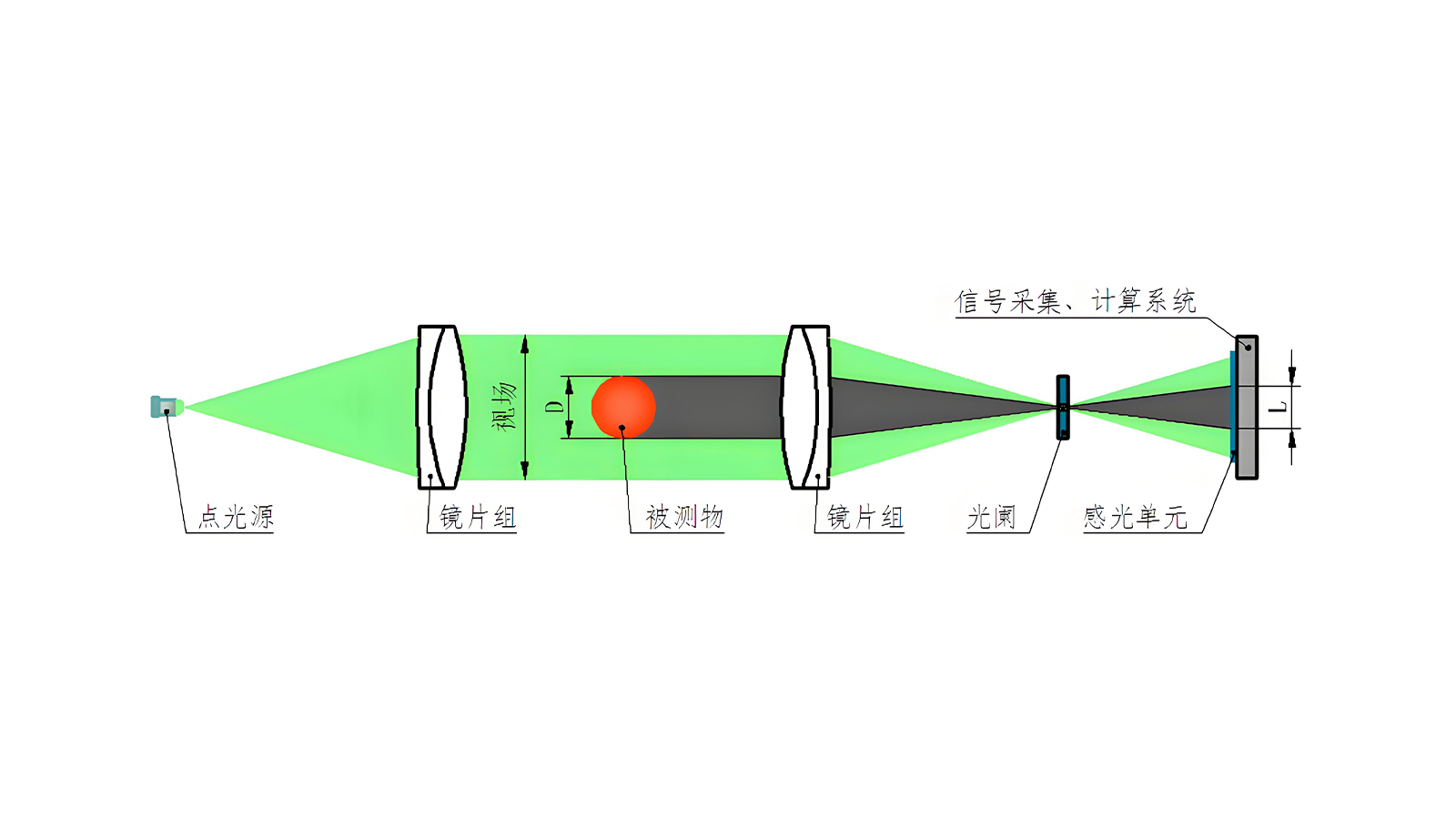

1. 测头原理

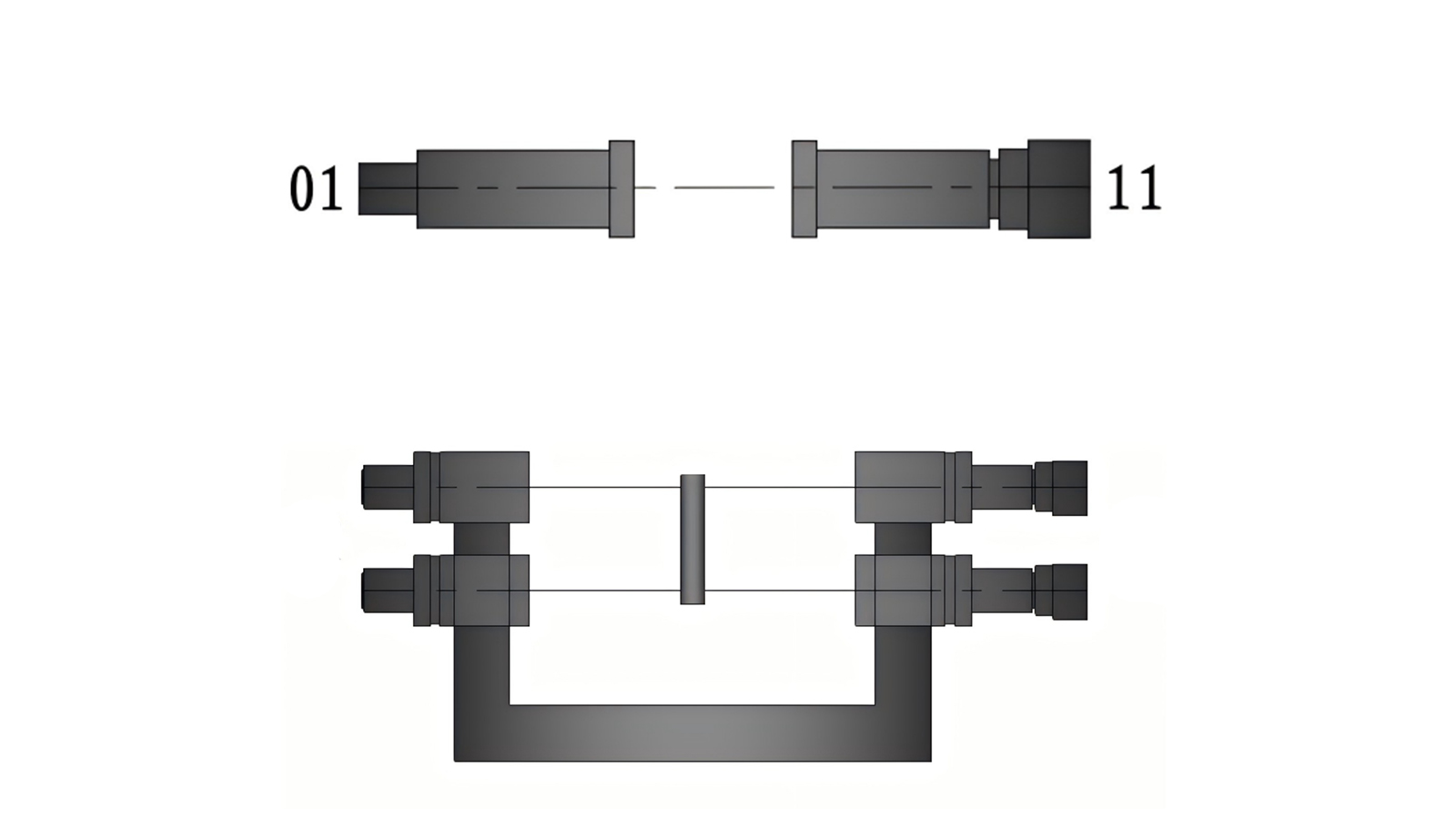

2. 测头布置形式

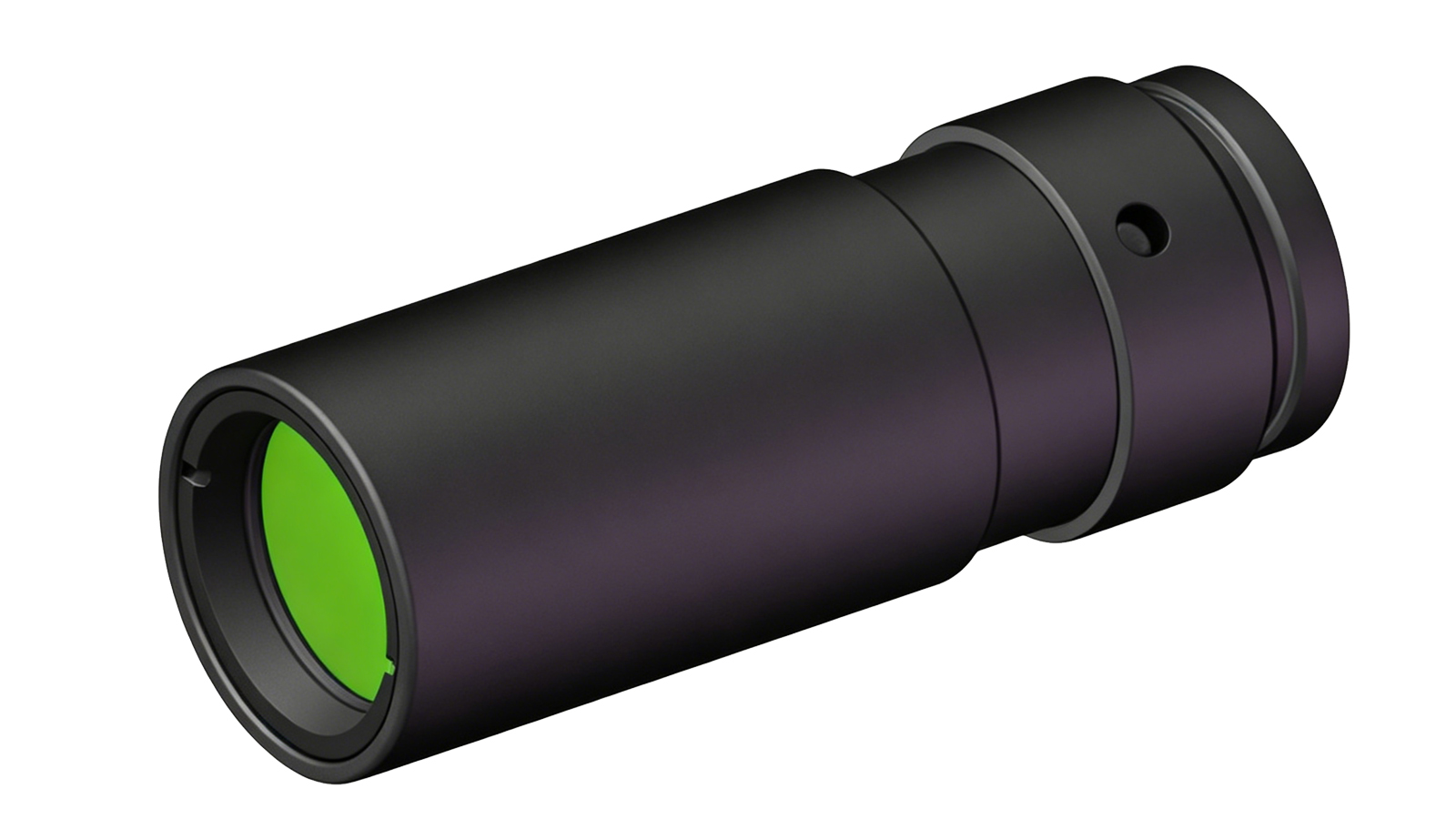

3. 测头
蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好
每组测头由一个发射端和一个接收端组成
采用高亮度LED光源，最高亮度可达3000mcd
测量频率500HZ（可选2000HZ）
正常使用寿命在80000小时以上
4. 机械结构
单轴测径仪采用一体式底座支撑发射接收测头，结构可靠稳定。电器元件内部集成，测径仪小巧灵活，全封闭外壳，防灰尘进入，防飞溅水，防止电磁干扰，适应恶劣使用环境。

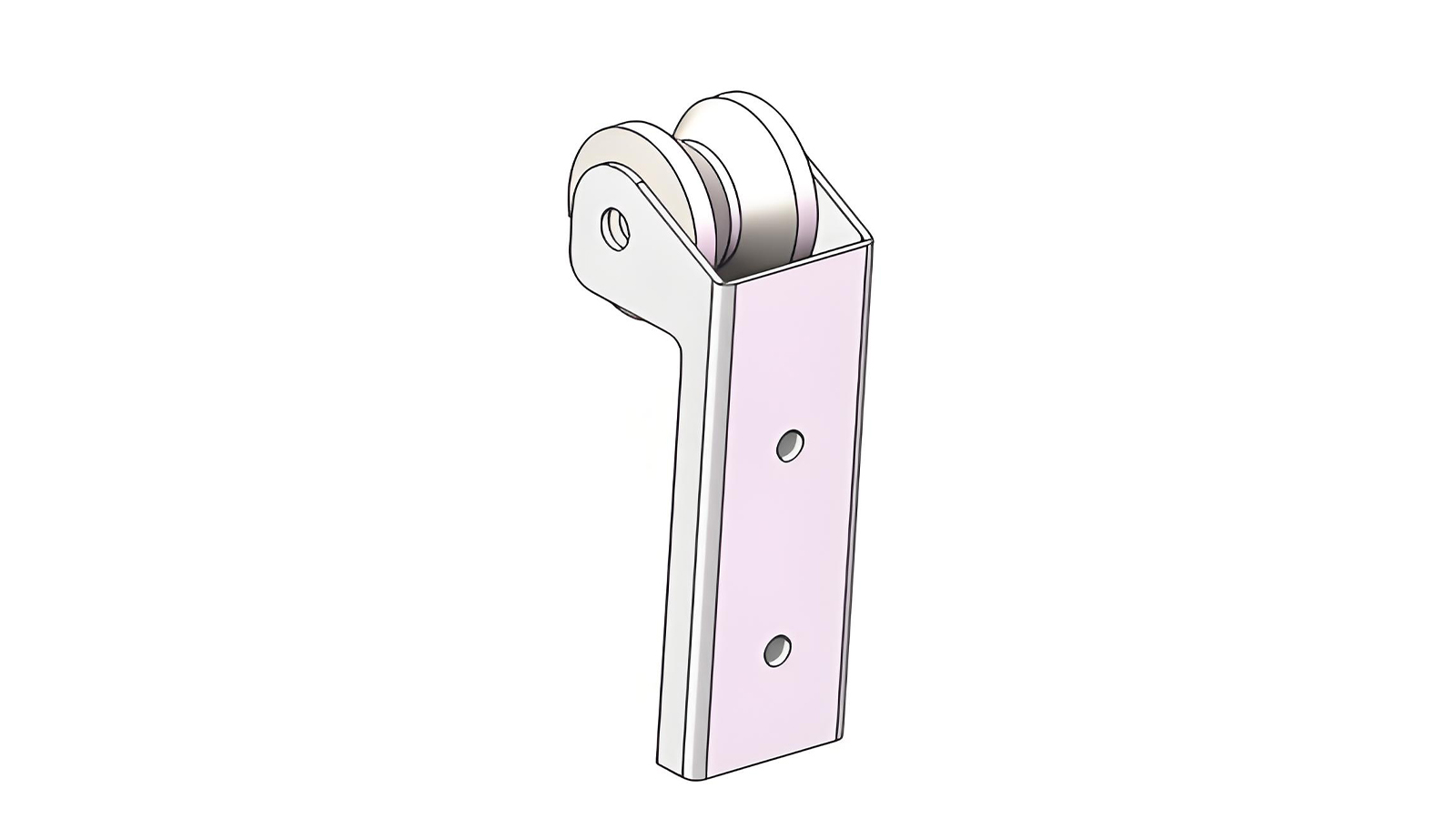

5. 拖轮定位组件
测径仪可配置拖轮辅助定位，保证光纤，线缆等被测物稳定通过测径仪。
6. 拓展接口
硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。
RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。
RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

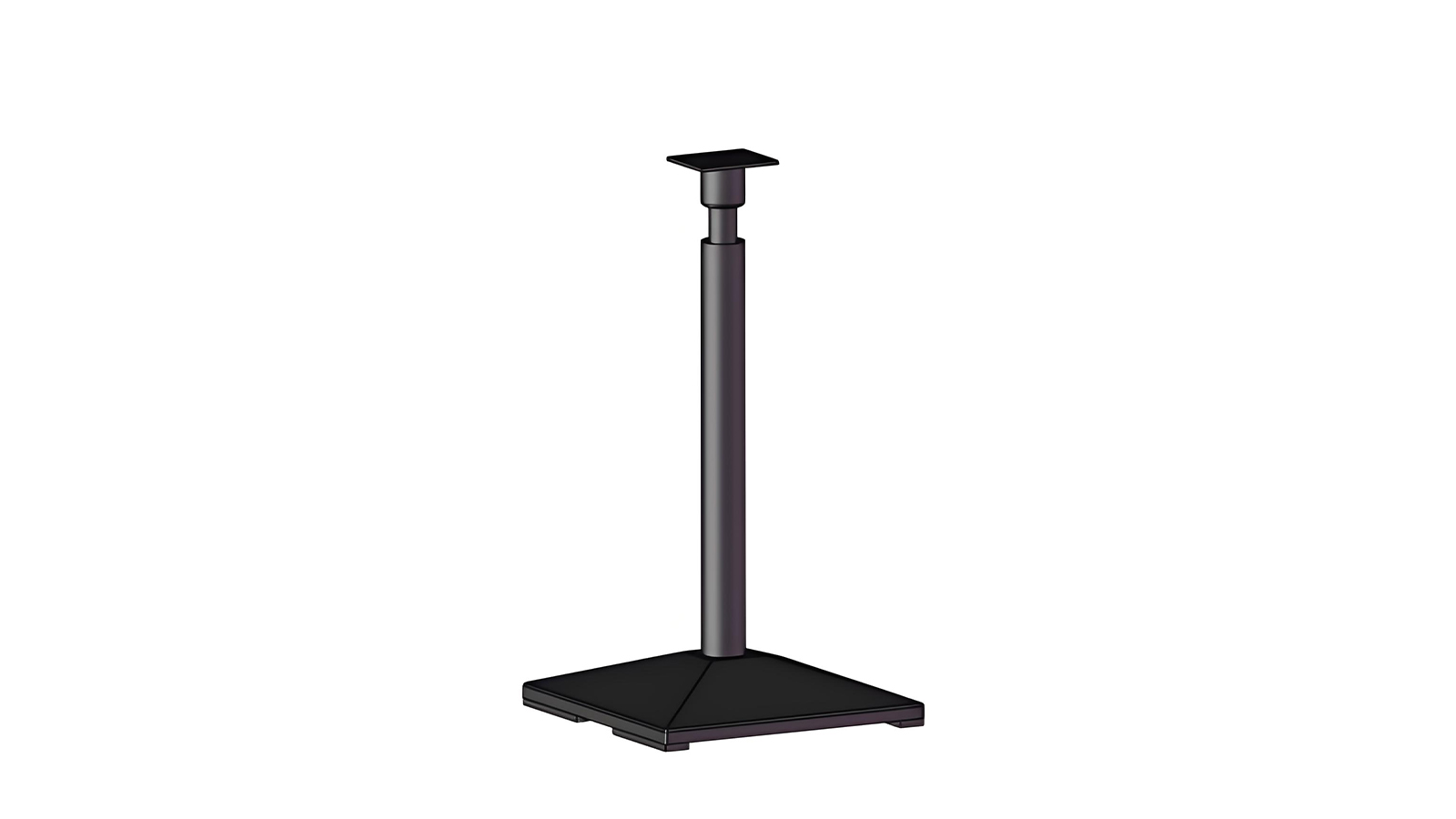

7. 支撑/底座
搭配手动调高支座调节测量仪中心高度，安装方便

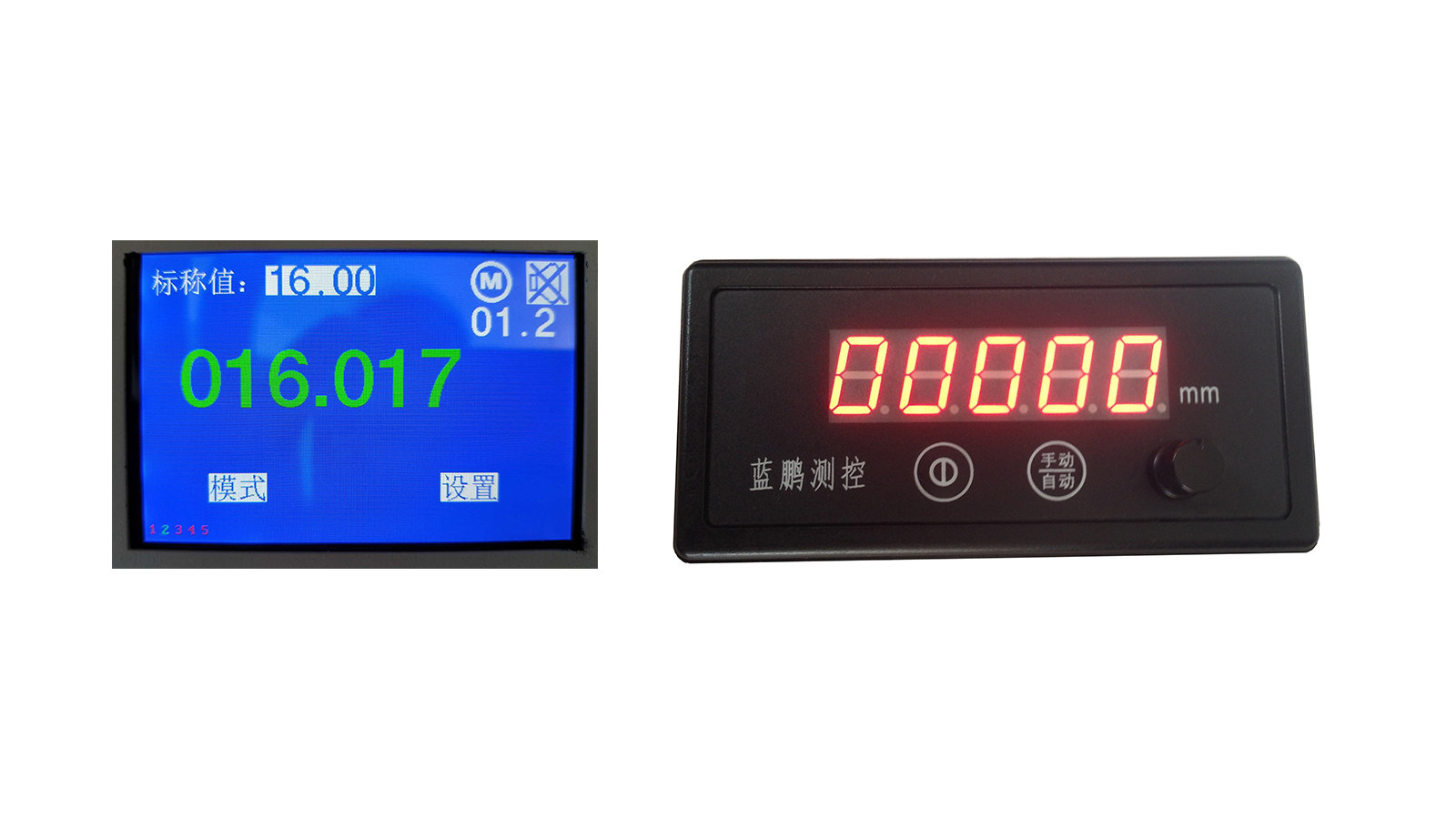

8. 测量界面/功能
测量仪自带嵌入式小型触摸屏，界面简洁，操作方便，可选配外接数码管屏

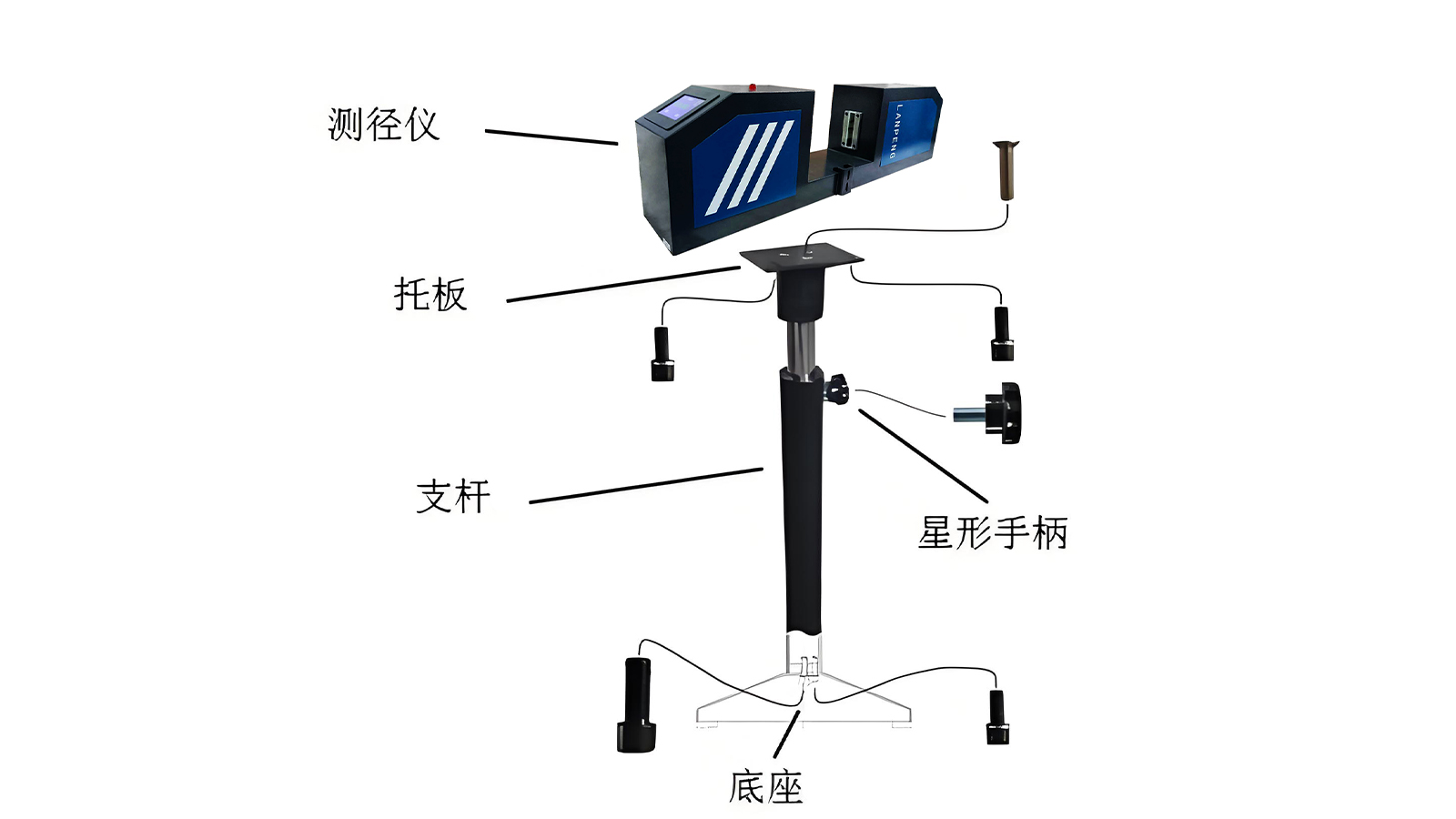

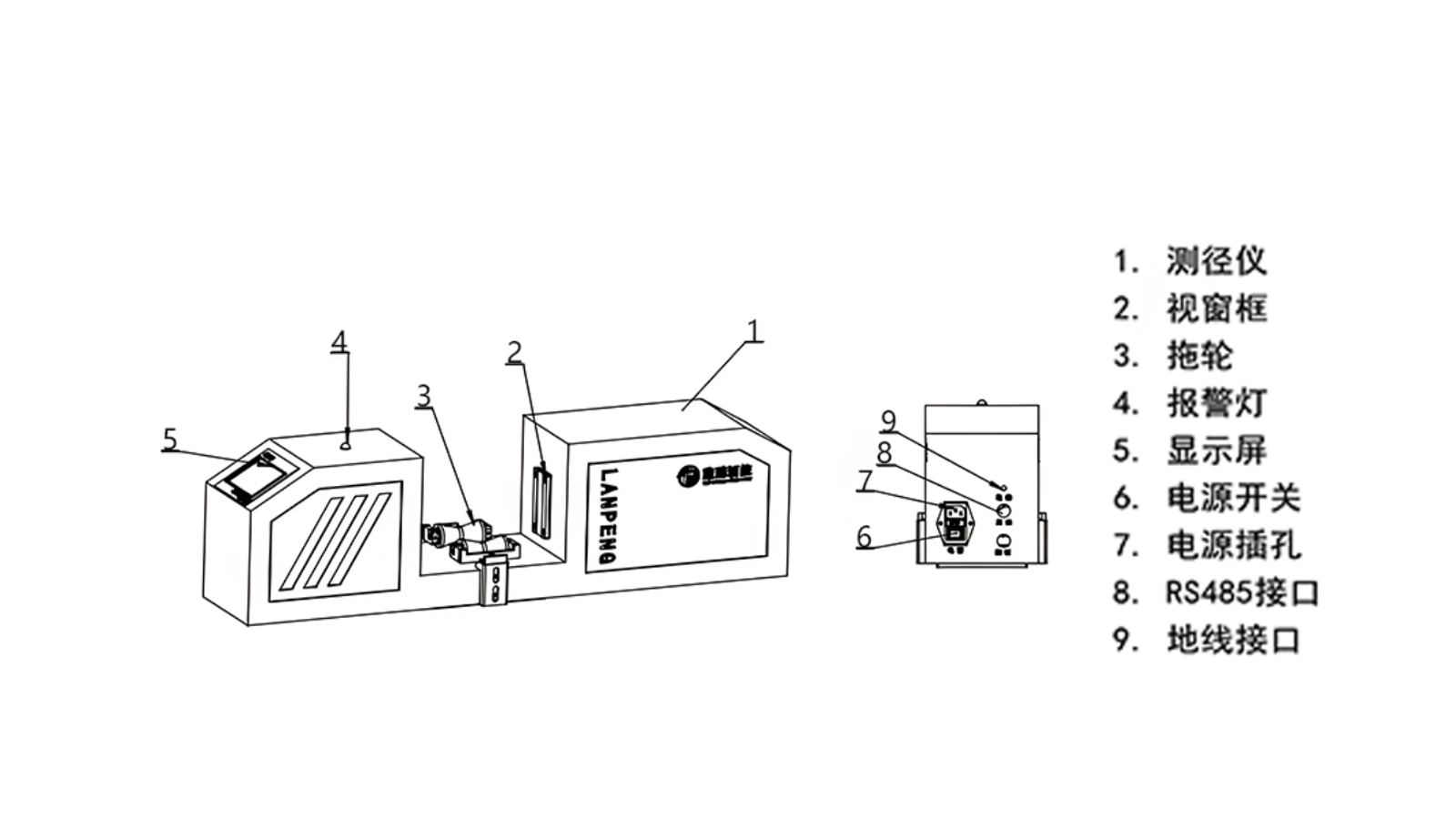

9. 设备整套示意图
10. 适用范围:
设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。
11. 功能简介:
普通型
*实时测量：实时显示测量值，数据刷新 1~10次/秒可设置。
*PID控制：实时反馈，实现工业现场闭环控制。
*超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。
* 数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。
*外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。
*接口形式：模拟量0~10V\4~20mA
数字接口 RS422/RS485 （二选一）
智能型
*高精度CCD芯片
* 实时测量：实时显示测量值，数据刷新 1~10次/秒可设置。
*数据存储功能
*手机APP远程监控
*手机APP保修功能
*无线通讯功能
* PID控制：实时反馈，实现工业现场闭环控制。
*多个产品参数的提前预设
*超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。
*数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。
*外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。
*接口形式：模拟量0~10V、4~20mA
数字接口 RS422/RS485
USB接口
12. 型号参数:
型号 | 测量范围 （mm） | 轧材直径 （mm） | 测量精度 （mm） | 重复性 （mm） | 测量频率 （Hz） | 外形参考尺寸 （mm）（L×W×H） | 重量（KG） | |||
普通型 | 智能型 | 普通型 | 智能型 | 普通型 | 智能型 | |||||
JG01/Z-DG15 | 0-15 | 0.1-10 | ±0.006 | ±0.003 | 0.003 | 0.002 | 500 | 2000 | 550×130×185 | 9 |
JG01/Z-DG40 | 0-40 | 0.1-30 | ±0.01 | ±0.005 | 0.01 | 0.005 | 500 | 2000 | 590×135×200 | 12 |
JG01/Z-DG70 | 0-70 | 1-55 | ±0.02 | ±0.02 | 0.01 | 0.005 | 500 | 2000 | 780×155×215 | 20 |
JG01/Z-DG80 | 0-80 | 1-65 | ±0.03 | ±0.02 | 0.01 | 0.005 | 500 | 2000 | 1350×165×230 | 30 |
JG01/Z-DG100 | 0.1-100 | 1-85 | ±0.04 | ±0.03 | 0.01 | 0.005 | 500 | 2000 | 1500×185×250 | 40 |
JG01/Z-SG100 | 20-100 | 35-85 | ±0.03 | ±0.02 | 0.015 | 0.01 | 500 | 2000 | 700×130×320 | 15 |
JG01/Z-SG150 | 20-150 | 35-135 | ±0.04 | ±0.04 | 0.02 | 0.01 | 500 | 2000 | 1000×130×350 | 38 |
JG01-SG165 | 0-165 | 0.5-150 | ±0.04 | ±0.04 | 0.02 | 0.01 | 500 | 2000 | 1000×220×370 | 50 |
JG01-SG185 | 55-185 | 70-170 | ±0.04 | ±0.04 | 0.02 | 0.01 | 500 | 2000 | 1000×130×400 | 45 |
注：设备型号中版本号随技术升级变化，订货型号以合同约定为准。其他型号可定制。
