单轴测径仪 穿线管生产的应用

作者:直线度测量仪时间:2022-09-23 16:16:3981 次浏览

信息摘要:

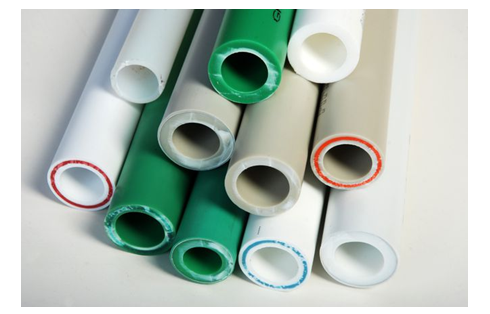

    穿线管全称“建筑用绝缘电工套管”,通俗地讲是一种白色的硬质PVC线管,防腐蚀、防漏电、穿电线用的管子。这种管子以PVC-U树脂为主要原料,添加各种稳定剂、防老化剂、抗冲击剂和其它助剂经挤出加工而成型的各种规格型号的硬质聚氯乙稀管材。

   电工穿线管有很大的一个特性就是优良得物理机械性能,可机械弯曲, 尺寸稳定且不蠕变!





分为塑料穿线管、不锈钢穿线管、碳钢穿线管。


l  塑料穿线管:塑料穿线管全称是叫“建筑用绝缘电工套管”,执行标准:JG 3050-1998。通俗地讲是一种白色的硬质PVC胶管,防腐蚀、防漏电、穿电线用的管子。



l  不锈钢穿线管:不锈钢线管它是由材质为304不锈钢或301不锈钢制作成的,它主要是用作电线、电缆、自动化仪表信号的电线电缆保护管,规格从3mm到150mm。



l  碳钢穿线管:碳钢穿线管是材质为Q235的有缝钢管生产而成的电线电缆保护管,通常为R=6D的产品。R大,弯度就缓,而在穿线时就会非常容易的穿过去。

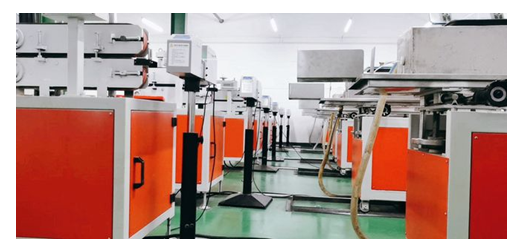

  虽然穿线管的内径重要,但外径同样不可忽视,单轴测径仪应用于穿线管产线,对其外径尺寸进行检测与控制,完成高品质生产。

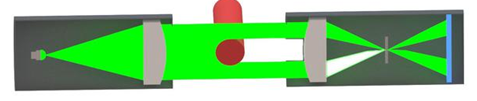

    单轴测径仪采用光电检测原理,工作过程和原理是:发射镜头内置一个点光源,点光源发出的光通过透镜系统(即镜片组)后形成准直平行光视场。


    准直平行光直接射向接收镜头,经过接收镜头内的透镜系统后聚焦,通过位于焦点位置的光阑小孔后在CCD芯片上成像。

    当视场中通过被测物时,被测物遮挡的部位将在CCD上出现一个边界清晰的阴影。CCD芯片是测头部件中的光电转换元件,它可以将接收到的光信号转换成电信号。

    电信号由信号采集电路接收、放大,再进行数字化处理后向上位机传输。







设备参数

    有效测量范围:φ0.1~φ150mm;

    测量精度:±0.005mm(根据测量范围不同,测量精度不同,优于0.03mm);

    测量频率:500/2000Hz;

    显示内容:实时测量值,数据刷新频率1~3次/秒;

    系统功能:可设置产品规格、正负公差、以及报警的开关等;

    报警功能:测量数据超差时,报警红灯点亮报警;

    数据输出接口:RS422或RS485(可双方协商)。

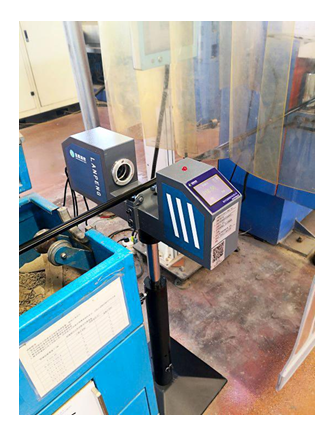

    单轴测径仪应用于穿线管产线,测控一体,保证外径质量,实现高品质生产。是厂家提升效率,提升品质的不二之选。
