【案例分享】大型钢厂高速线棒材产线定制的智能测径仪

作者:直线度测量仪时间:2022-08-30 09:57:38116 次浏览

信息摘要:

在钢厂的高速轧制生产中,一台可跟上生产速度的智能测量设备可起到事半功倍的效果,它的使用带来了效率、品质、经济效益的提升,现已成为各大中小型钢企不可或缺的精密仪器。

蓝鹏测控就曾为某大型钢厂高速线棒材产线定制了一款智能测径仪,用于圆钢、高线等的在线外径及椭圆度的检测,螺纹钢的内径、横肋、纵肋等的检测。

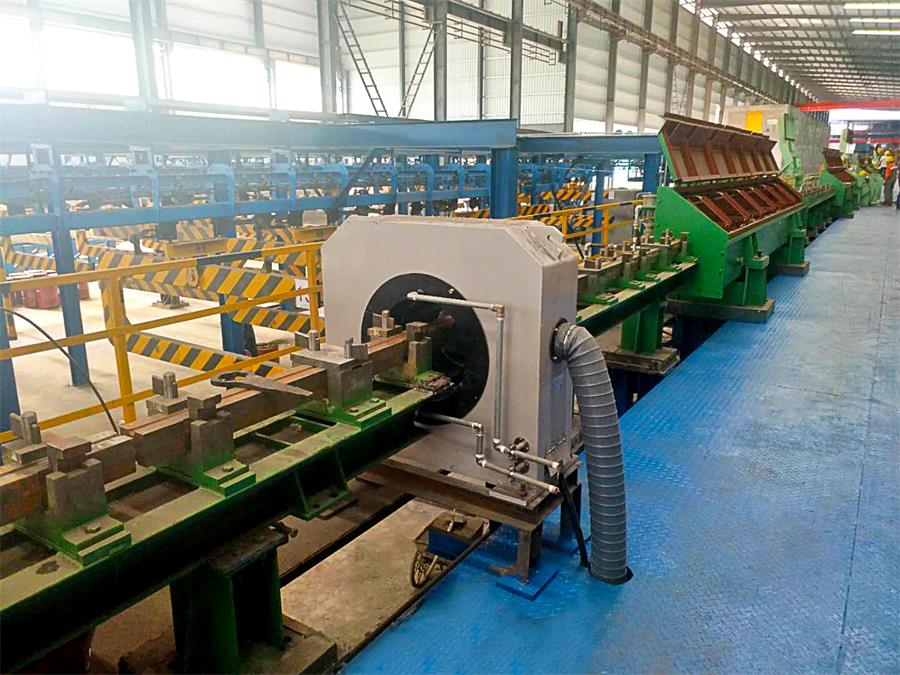

智能测径仪安装在产线上,采用风冷水冷相结合的方式,进行冷却防尘,由于冷风必须通过透光间隙向外散发,在风压的作用下轧材所带的水和灰尘无法进入测径仪内,同时将氧化铁皮、粉尘、水雾等吹离视窗镜片,保持长期洁净,减少维护周期。

同时智能测径仪配备了工控机系统与计算机,为了提高测径仪的环境适应性和性能稳定性,开发出的电路系统直接将采集到的原始数据传送至工控机计算。在测径仪及其安装现场只有一个信号采集电路和一些简单的通讯设施,避免了高温、粉尘和电磁干扰对计算电路的影响,提高了测径仪对现场环境的适应性。同时,减少了计算电路也等于减少了一个出故障的环节,使得全套设备的运行稳定性大大提高。


计算机上安装测控软件系统,能将测量的数据进行显示、分析与存储,数字、图像结合的方式给予工作人员更直观的体验,可全方位的观测检测结果。可显示轧材外轮廓尺寸及截面图、公差带及超差数,尺寸波动趋势预报,缺陷分析曲线,圆钢截面的最大/最小直径、椭圆度,各路测头的分项测量值。测量螺纹钢的内径、纵肋高、横肋高等信息。

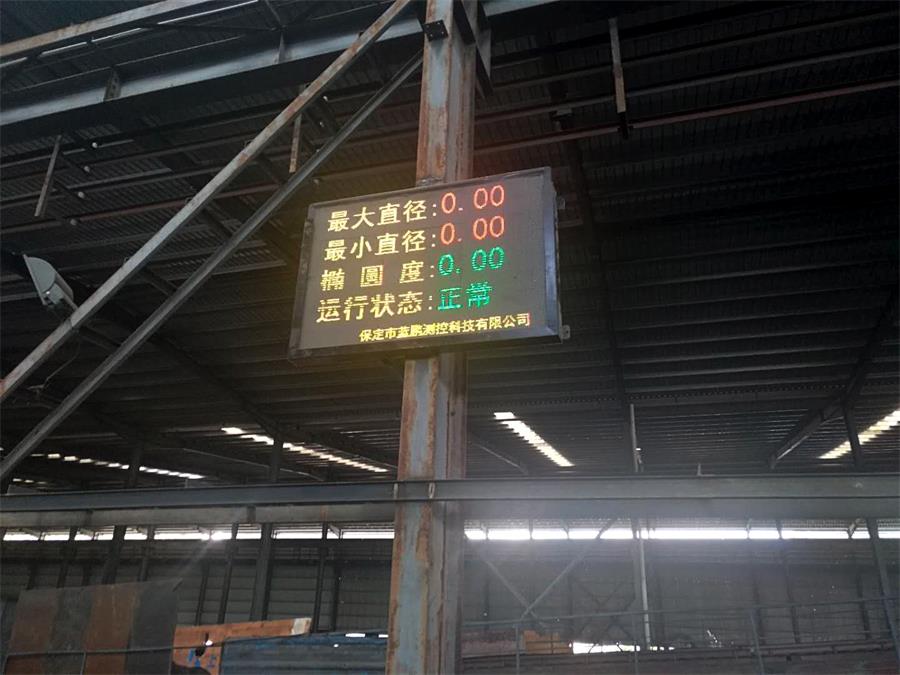

智能测径仪配备外接大显示屏,便于现场操作工及时监控。显示屏主要显示被测轧材的最大直径、最小直径、椭圆度三个检测指标以及当前的设备运行状态。

测径仪在高速线棒材产线运行良好,为其节约资金,提升效率,提升品质,让检测更简单,更快速,更准确。
