【案例分享】直击抖成“波浪”的带钢宽度在线检测现场!

作者:时间:2022-08-18 11:07:43114 次浏览

信息摘要:

对在线检测而言,轧材的抖动对测量影响颇深,然而某些被测物在生产中就是会发生剧烈的抖动,本文就来看看蓝鹏测控为某带钢厂定制的应用于剧烈抖动生产线的在线测宽仪


为了能更准确的检测带钢宽度尺寸信息,在线测宽仪采用了多种方式减小抖动对检测的影响。

1、为减小带钢的抖动幅度,在测宽仪前后都增加一对上下对压的压辊。增加压辊后只要将带钢的抖动幅度减小至±30mm之内即可达到测宽仪的使用要求。

2、采用了多种消除抖动误差的技术

采用电子快门技术,将测头的曝光时间缩短到了100微秒以下,解决了由于带钢抖动带来的测量误差问题,使测宽仪的动态测量误差基本与静态测量误差相同。此外采用高频测量技术、多路同步技术等,都使得测宽仪能在抖动产线进行高精度生产。

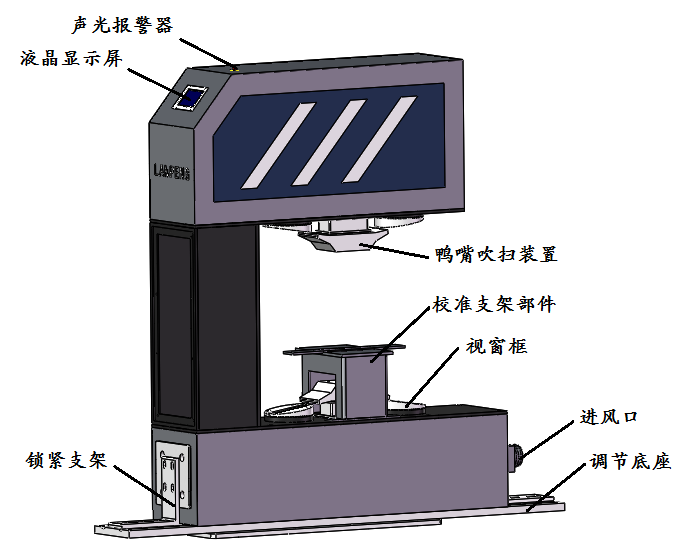

测宽仪组成

在线测宽仪主要由双测头、调节底座、外壳、报警器、可调高支座以及电路系统等组成。


测头具有报警功能和开关量输出功能,当测量数据超过设定的公差范围时报警器声光报警,同时系统输出开关量信号,可以控制生产设备停机。

设备的外壳上装有触摸屏1块,如需远距离观察测量数据,可配置数码管外接显示屏1块,外接屏的数据传输距离可达30m,一般配置为3m,其他长度需提前说明。

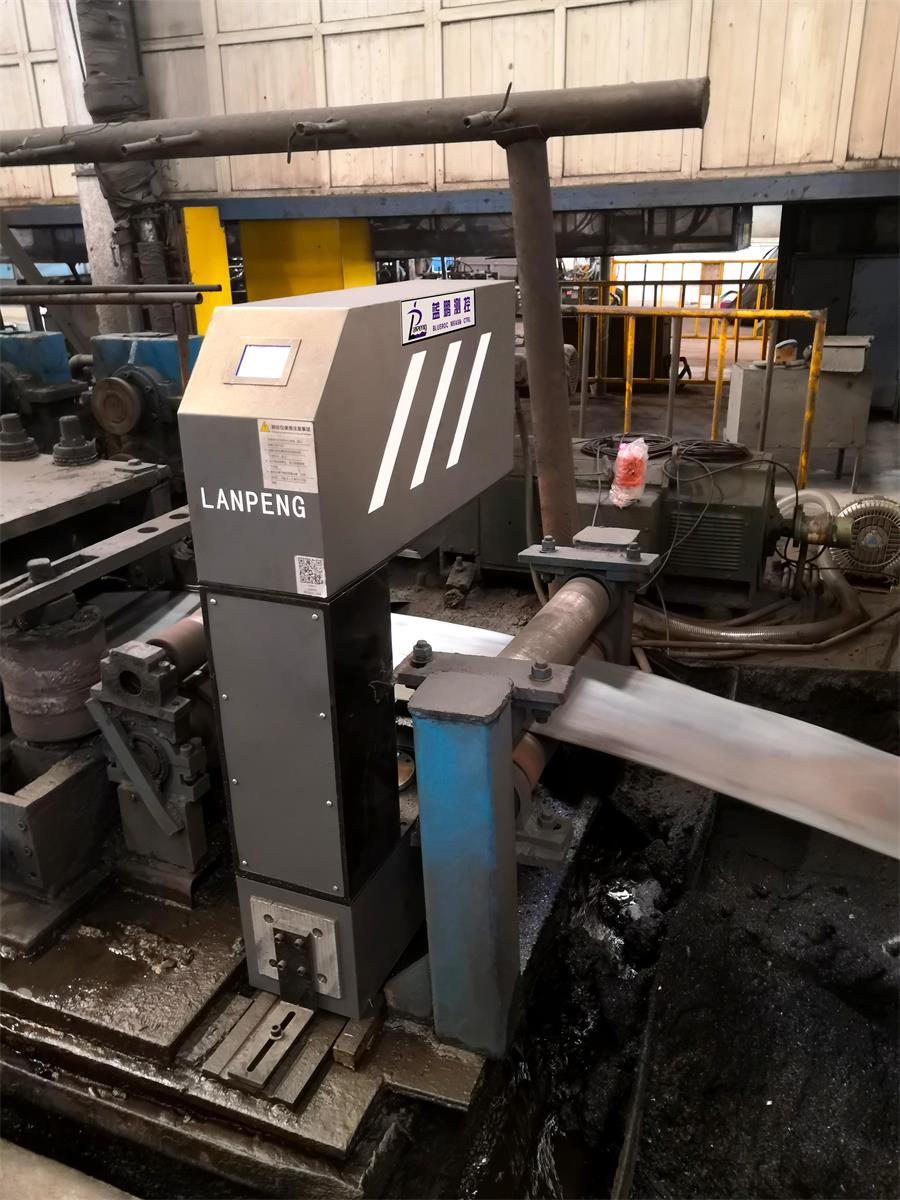

安装位置

测宽仪可应用于板材生产线,安装时在保证设备安全的前提下尽量靠近出板口,可以在较短的时间内获得测量值,有利于设备电机转速的调节,获得较好的调节效果。

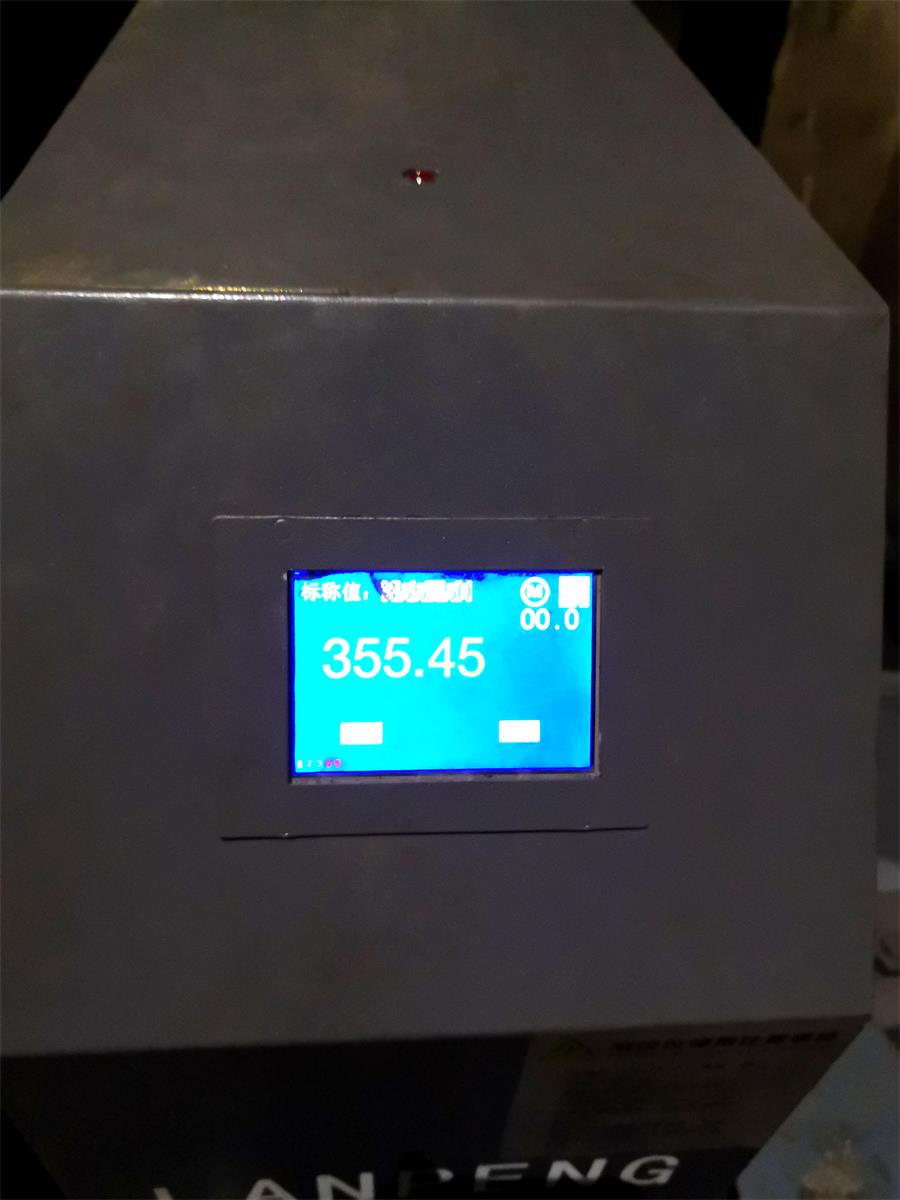

设备操作

连接电源线,开机上电。


1、产品参数设置:

点击“标称值”按钮,进入产品参数设置界面,修改标称宽度和上下超差值,保存返回。

当测量值偏差超出上下限时设备报警;

2、报警开关设置:

设备默认上电时声光报警打开,需要关闭时点击右上角的扬声器按钮,报警关闭。

主要功能

1、实时、连续、非接触式测量。

2、具有超限报警提示功能。

3、具有超出范围保持电压和延时停机功能。

4、具有外接显示功能。

应用于板材的仪器除了提供测宽仪,还可定制测厚仪、测长仪等仪器。专为板材检测研发,适用各种恶劣现场,可定制成自带各种防护措施的测宽仪,专业给大型钢厂供货,对温度、电磁、水汽、油渍等恶劣环境有较强的防护性。是在洁净环境中的一些设备所不能达到的防护标准。
