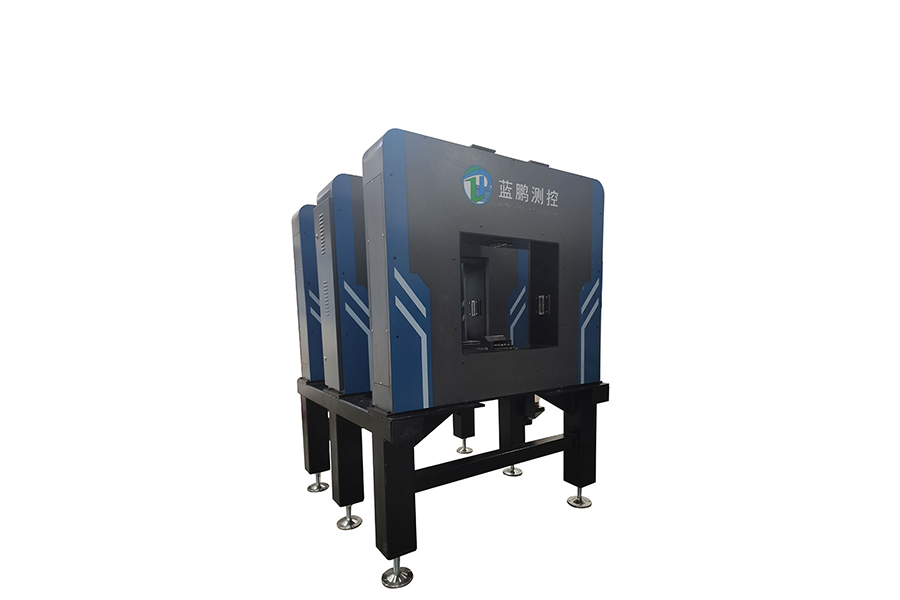

直线度测量仪 ZG06-DG70型

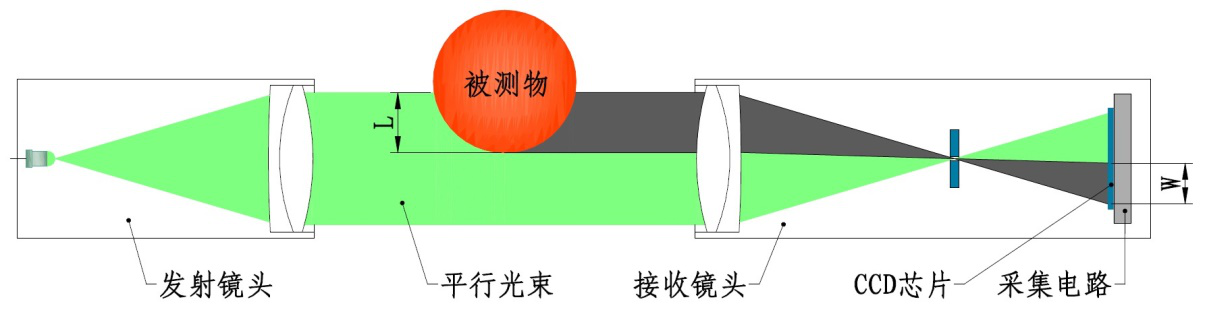

1、基本原理

2、数据计算方法

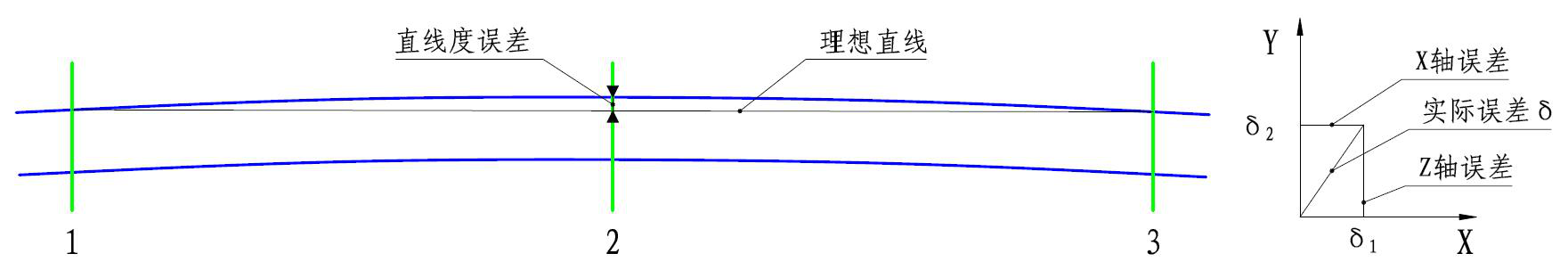

数据计算：系统根据测头1和测头3采集的X轴方向位置值拟合一条直线，位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2，即可计算出棒材直线度的实际误差δ。计算原理图见图2

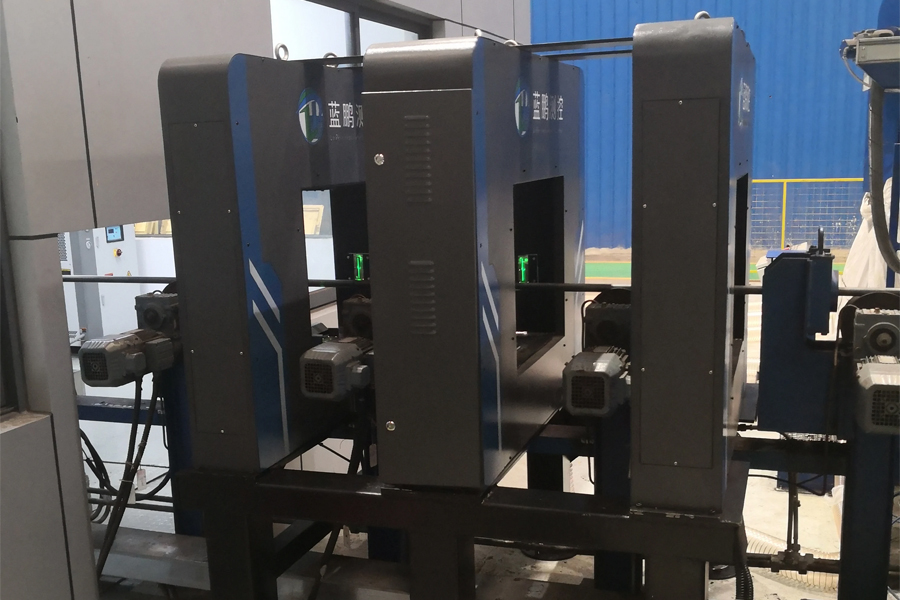

每台测量仪内采用成90°交叉分布的2路光电测头测量棒材边缘的位置，利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此，无论被测物的弯曲方向如何，测量仪均可测得真实的直线度尺寸

3、软件功能

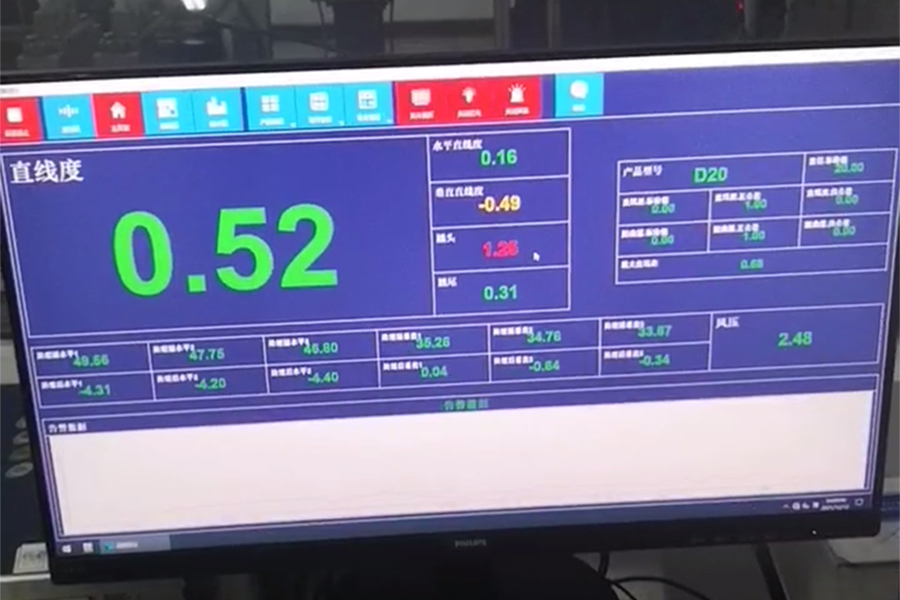

（1）显示器显示内容：实时直线度误差值及最大直线度误差。

（2）产品参数设置：可设置产品规格、棒材标称直径、直线度公差等参数。

（3）系统参数设置：可设置刷新频率、通信端口等。

（4）报警设置：可设置报警的形式和阈值，测量值超差时声光报警。

（5）修正功能：误差过大时，放入标准直棒后校准可恢复精度。

（6）存储功能：每根钢材保留一个完整的测量记录，测量记录可随时导出。

（7）通信接口：TCP/IP协议，网线传输，测径仪至工控机。

4、适用范围

设备主要用于金属棒材、管材、陶瓷管材等产品需要在线快速测量直径和直线度检测。

5、技术参数

（1）可测棒材直径范围（mm）：             50～140

（2）直线度测量精度（mm）：               ≤±0.5

（3）测量频率（Hz）：                       500

（4）环境温度要求（℃）                    -20～50

（5）环境湿度要求（%RH）                 85（不结露）

（6）测量仪的外形尺寸约（mm）：      1240×1150×1660（L×W×H）

在线直线度测量仪应用后能实时检测直线度尺寸，遇到不合格品实时提示，这样工作人员能及时反映，将不合格品归置到一个位置，稍后将其进行重新矫直，保证每个产品都符合标准。

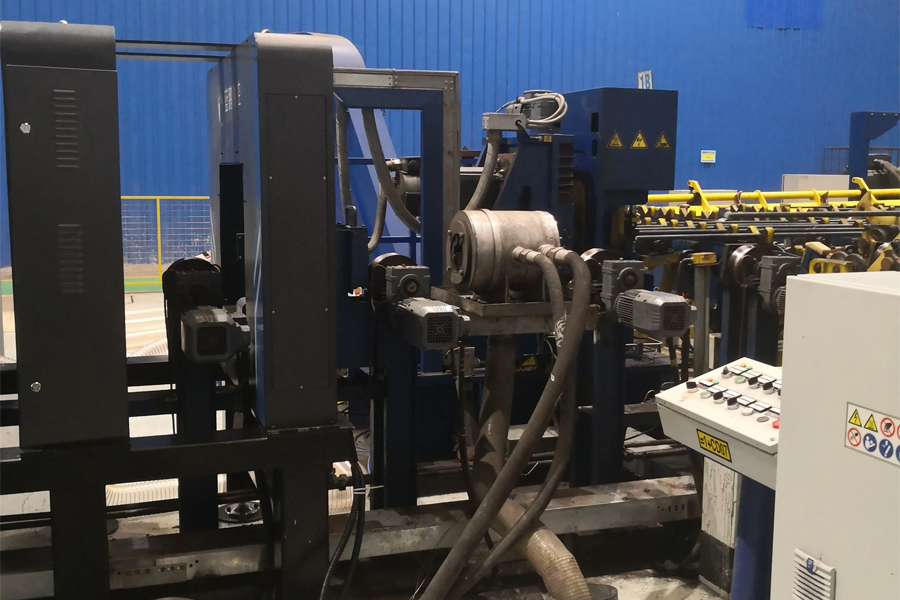

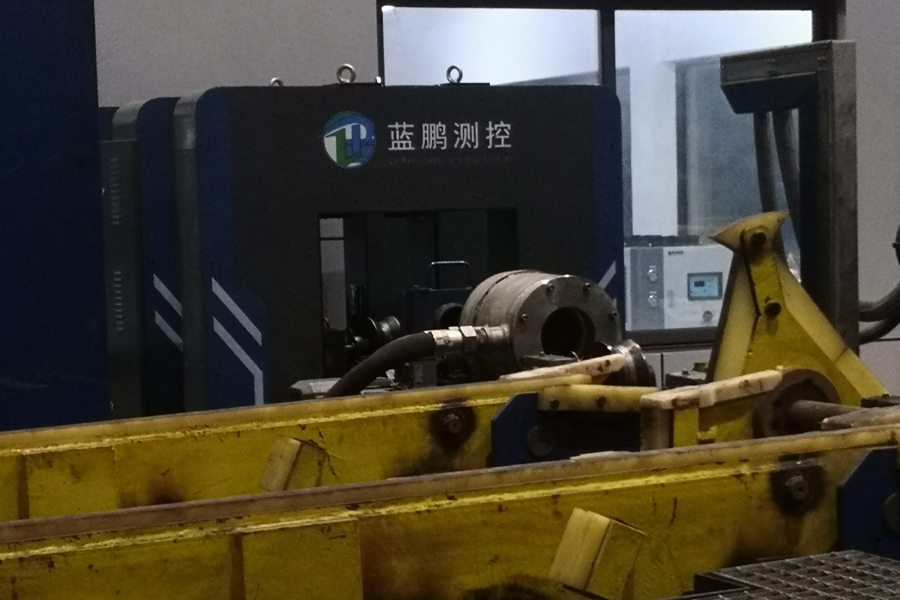

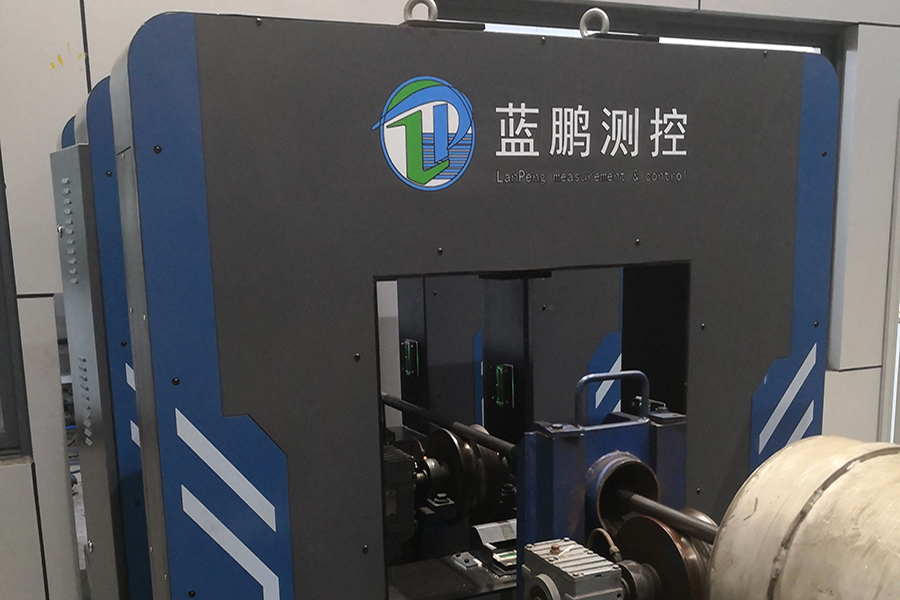

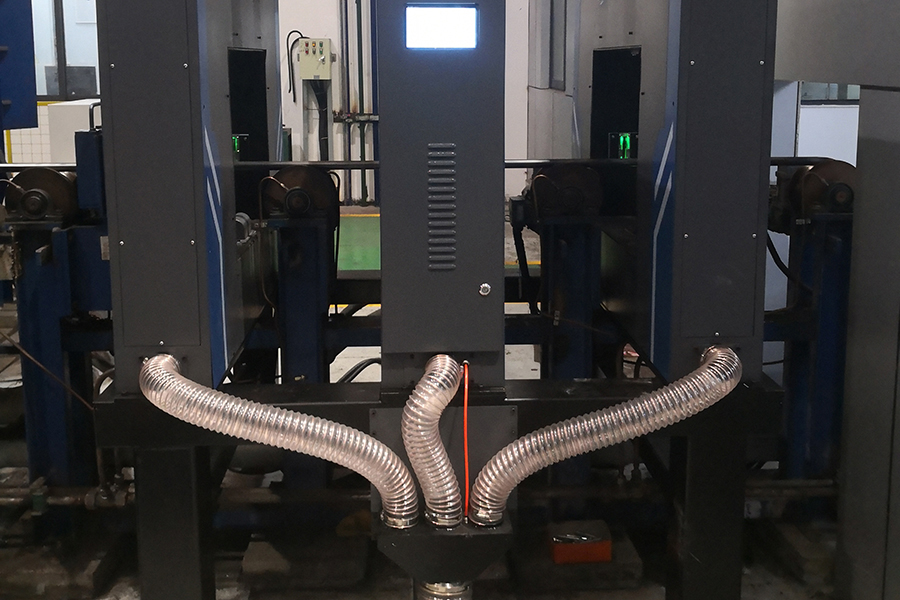

整个系统中测量仪安装在产线合适位置上，用于监测通过测量仪的测量体是否符合标准。控制柜则安放在控制室或其它环境适合电脑工作的室内,用于测量数据的监测与直线度测量仪的控制。
