非通明物体在线宽度检测 KG01-DG90测宽仪

适用范围  设备主要用于冷轧金属带材、塑料带、橡胶带、布带等带材生产线的非通明物体在线宽度检测。


在线订购 全国热线
400-6171-355
产品介绍保定蓝鹏测控

关键字:非通明物体测宽仪,冷轧金属带材测宽,塑料带测宽,橡胶带测宽,布带测宽仪,在线测宽仪,带材生产线测宽仪

关键字:非通明物体测宽仪,冷轧金属带材测宽,塑料带测宽,橡胶带测宽,布带测宽仪,在线测宽仪,带材生产线测宽仪

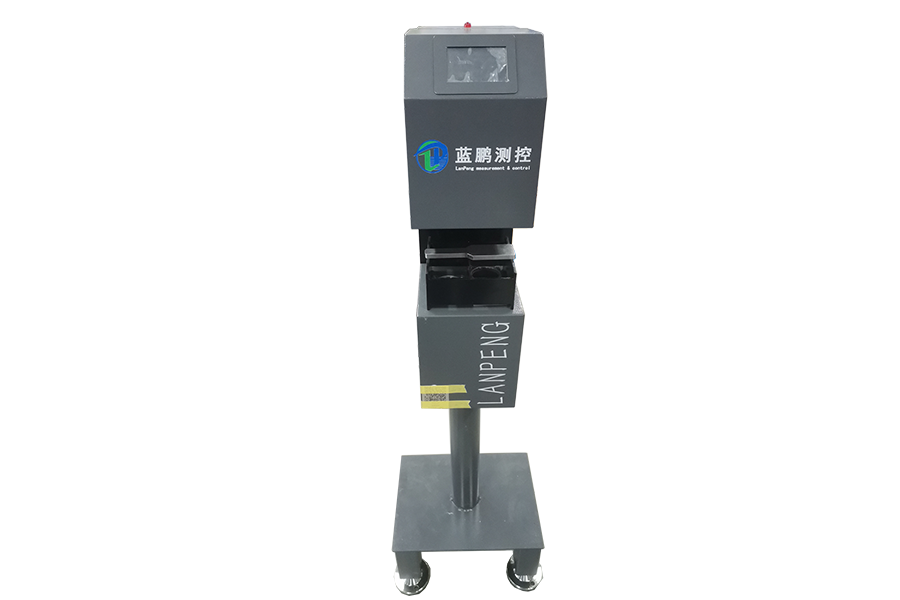

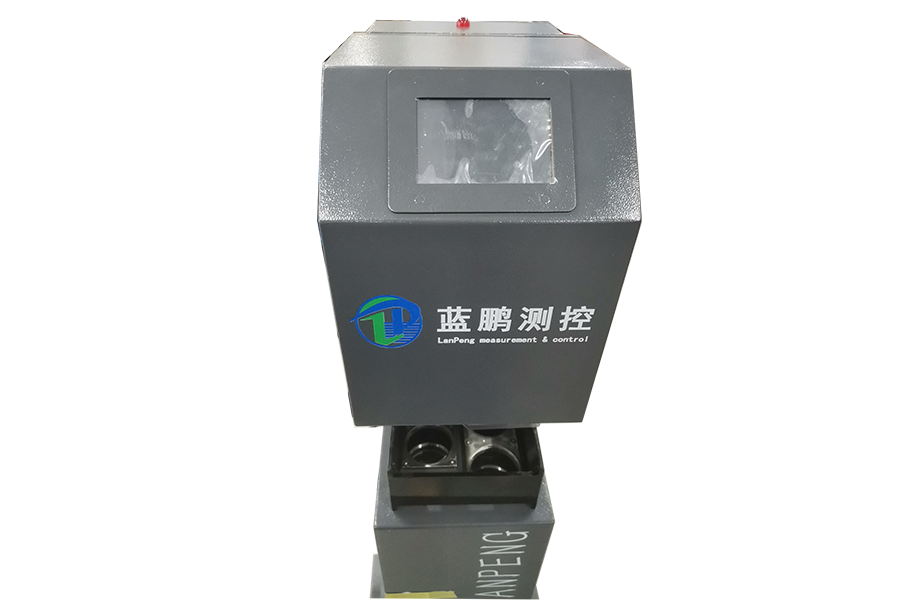

KG01-DG90测宽仪

  1. 产品简介:

设备采用单测头测宽原理对板材的宽度进行测量,测头竖直布置,用于测量板面呈水平状态下通过的板材宽度。

主要配置小型单片机系统、外接数码管显示屏,根据需要可增配嵌入式智能模块、上位机控制系统等。

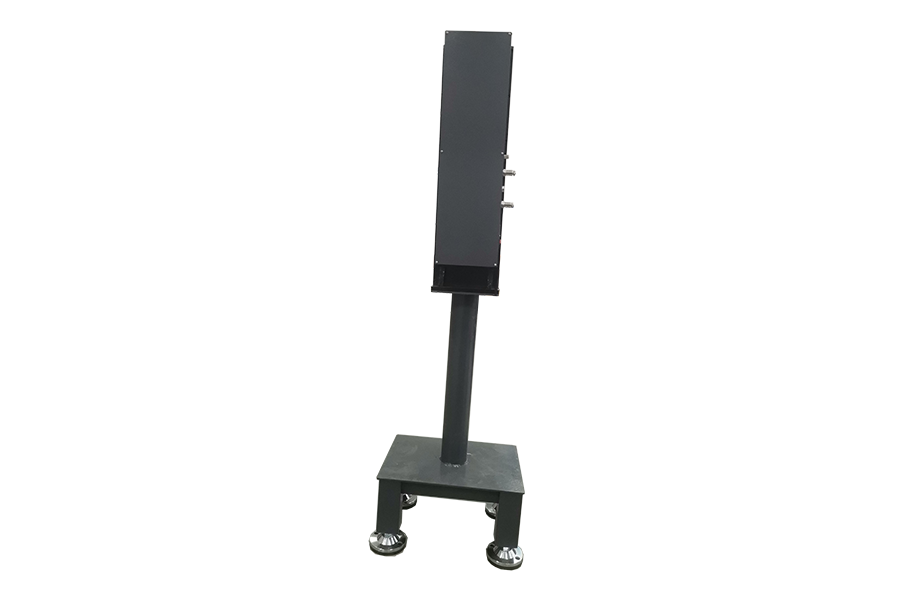

设备下部可配置简易调高支座、手动丝杠调高支座等辅助设备。

2.测量原理:

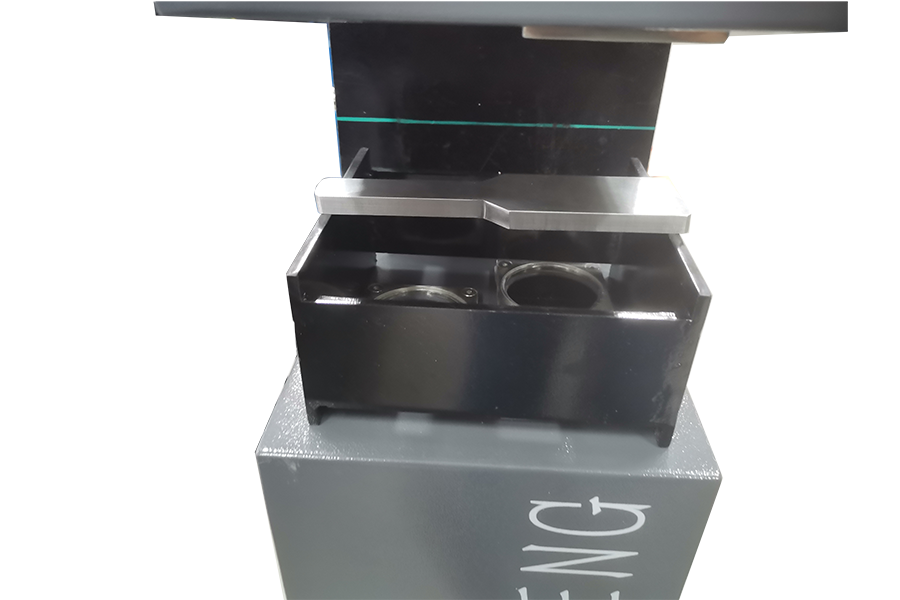

测头部件主要由发射镜头和接收镜头组成,其结构原理图如下图所示:

KG01-DG90测宽仪

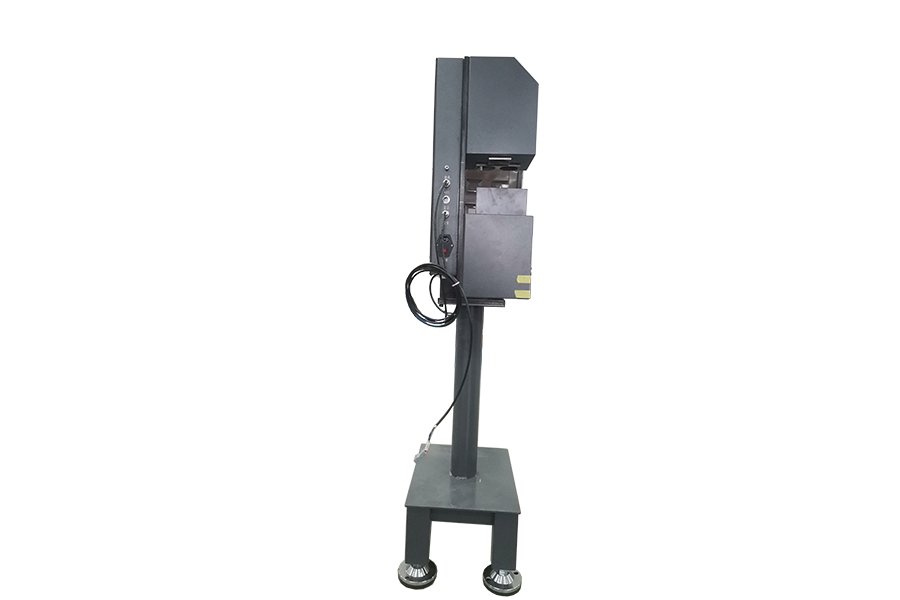

测头布置型式:

KG01-DG90测宽仪

3.功能描述

  1. 测量范围: 1-80mm;

  2. 被测物宽度范围: 0-80mm;

  3. 测量精度:±0.03mm,被测物上下左右抖动范围不超过2mm;

  4. 超差报警功能;

  5. 测量频率:500Hz;

  6. 连外接显示屏;

  7. 控制功能:连接变频器,实现宽度自主调节功能;

4、适用范围 设备主要用于冷轧金属带材、塑料带、橡胶带、布带等带材生产线的非通明物体在线宽度检测。

5、选配:现场显示轧件的实时测量值及设备运行状态, 显示频率1-3次/秒。



1)支座

2)外接显示屏 : 现场显示轧件的实时测量值及设备运行状态。显示频率1-3次/秒

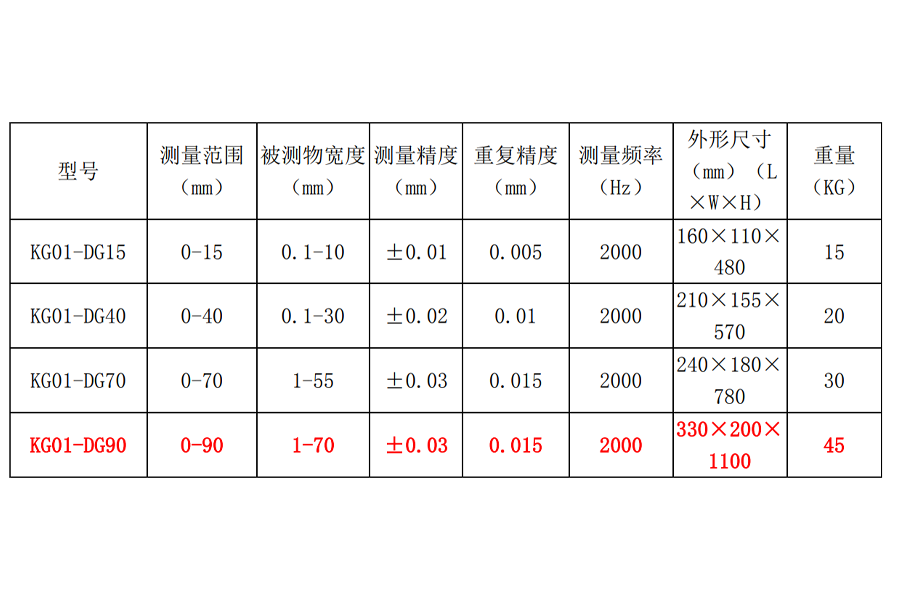

6.技术参数:
