线阵CCD在线测宽仪

线阵CCD在线测宽仪采用物方远心光路和CCD成像法进行在线尺寸检测。由两组发射镜头和两组接收镜头组成的利用LED洁净光源和CCD成像法进行几何尺寸测量的测头。

在线订购 全国热线
400-6171-355
产品介绍保定蓝鹏测控

蓝鹏测控线阵CCD在线测宽仪工作原理:

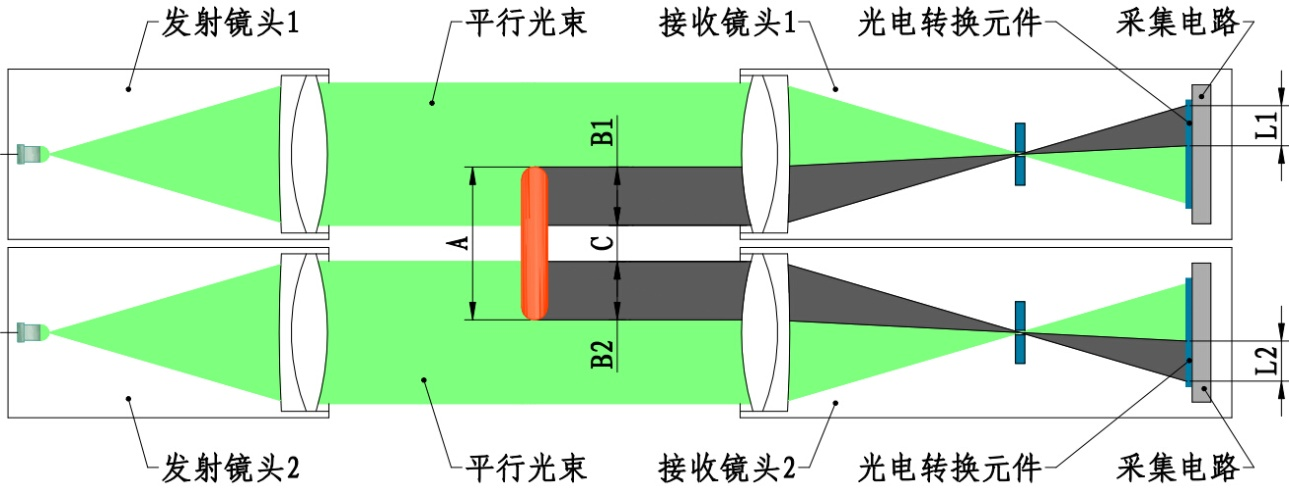

线阵CCD在线测宽仪采用物方远心光路和CCD成像法进行在线尺寸检测。由两组发射镜头和两组接收镜头组成的利用LED洁净光源和CCD成像法进行几何尺寸测量的测头。其基本测量原理如下图1所示:

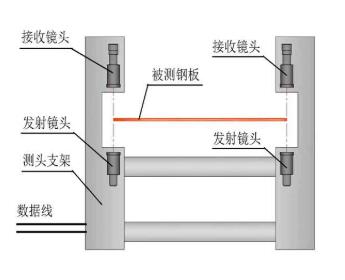

蓝鹏测控线阵CCD在线测宽仪工作原理

图中2个发射镜头内设置有LED点光源,点光源发出的光通过透镜变成平行光束分别射向2个接收镜头。通过接收镜头内的透镜使平行光束在光电转换元件CCD芯片上成像(注:一个发射镜头和一个接收镜头组成一组光电测头)。当被测物通过2束平行光构成的视场时,在光电转换元件的像上就会出现虚拟的阴影,设其宽度分别为L1、L2。经过对光电转换元件发出的电信号处理和计算可以得出L1、L2所对应的尺寸B1、B2,B1加B2再加上两个镜头之间的净间距C即可得出被测物的宽度尺寸A。

蓝鹏测控线阵CCD在线测宽仪产品特点:

1、测量精准实时性好;
2、被测物的温度、抖动等对测量结果无影响,可对高速运动物进行精准测量;
3、正向控制与反向控制可选;
4、控制周期可调,各参数可分别调整,适应多种工程。
