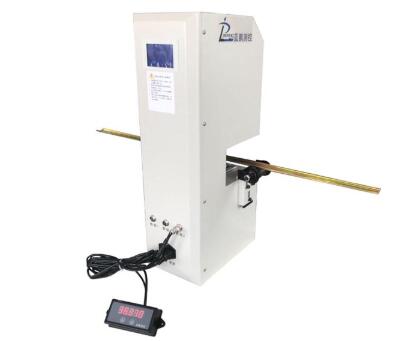

LPBK110型光电测宽仪

LPBK110型光电测宽仪采用双镜筒光电测头测量,双镜筒光电测头是由两组发射镜头和两组接收镜头组成的利用LED洁净光源和CCD成像法进行几何尺寸测量的测头。

在线订购 全国热线
400-6171-355
产品介绍保定蓝鹏测控

LPBK110型光电测宽仪测量原理:

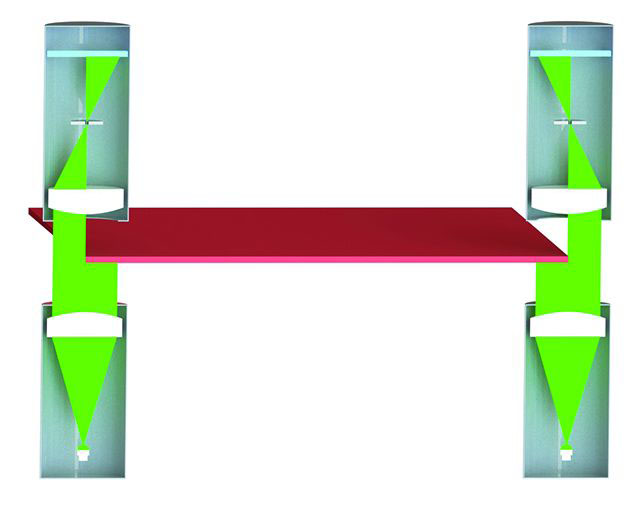

LPBK110型光电测宽仪采用双镜筒光电测头测量,双镜筒光电测头是由两组发射镜头和两组接收镜头组成的利用LED洁净光源和CCD成像法进行几何尺寸测量的测头。其基本测量原理如下图所示:

LPBK110型光电测宽仪测量原理

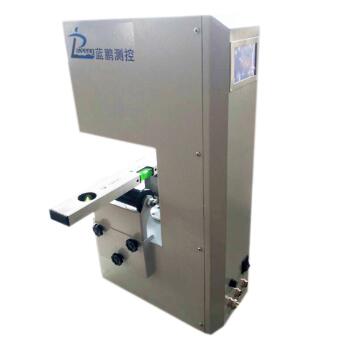

LPBK110型光电测宽仪整体结构:

LPBK110型测宽仪主要由双测头、测头支板、外壳、小液晶屏、报警器、外接显示屏、支座以及电路系统等组成。

LPBK110型光电测宽仪技术参数:

测量范围:35~115mm
可测被测物宽度:40~110mm
允许被测物左右偏移量:±15mm(测75mm宽板材)
允许被测物上下抖动量:±5mm
测量精度:≤±0.02mm
重复性:<±0.01mm
测量频率:500Hz

LPBK110型光电测宽仪特点:

◆测量准确,动态测量误差不大于0.02毫米。
◆独特的抖动误差消除技术,彻底消除了被测物抖动带来的测量误差。
◆全数字化高频测量系统,测量频率高达500Hz,即每秒钟测量500个尺寸。
◆测量数据“超差”时自动报警功能。
