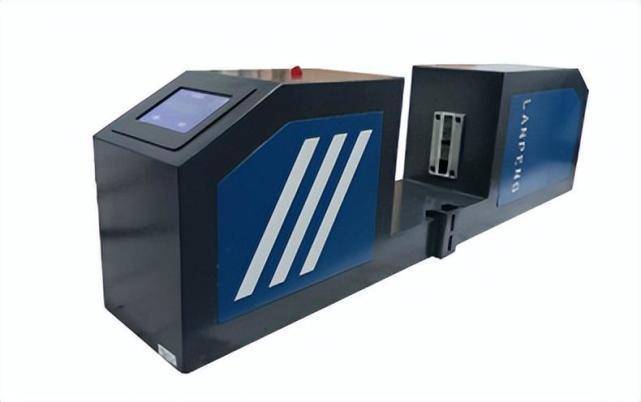

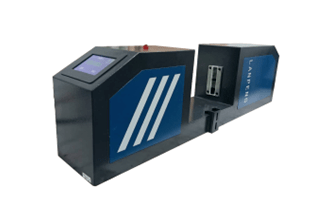

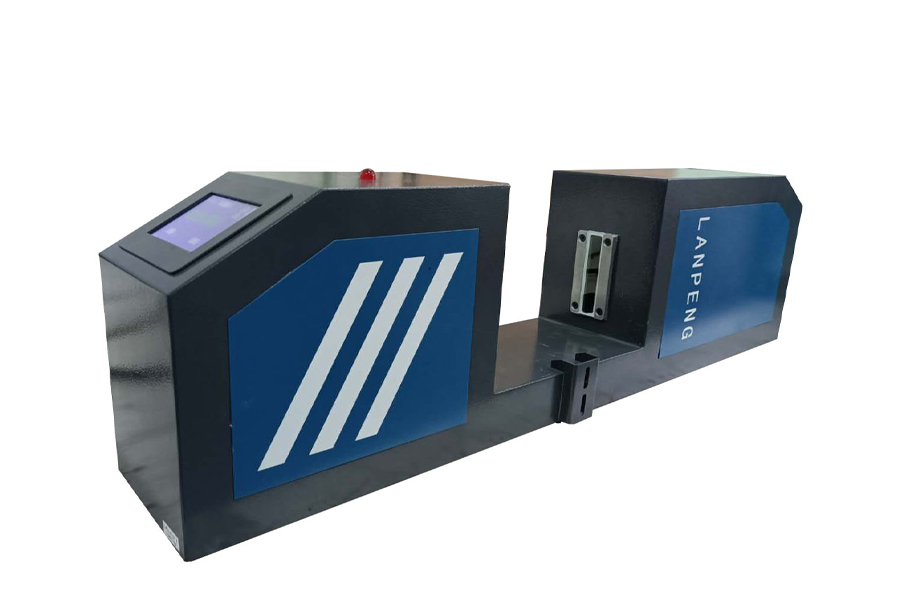

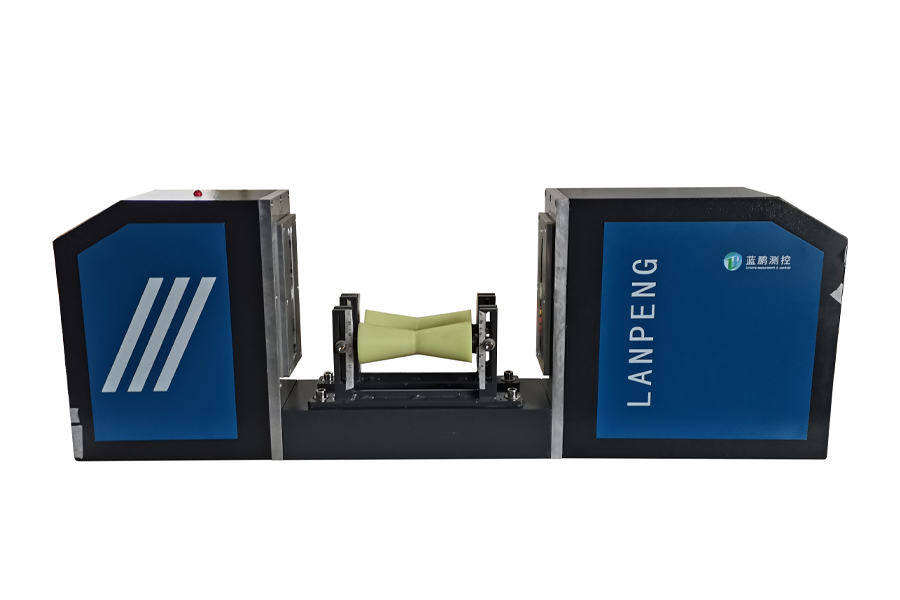

JG02P—DG系列 双轴平行轴测径仪
JG02P—DG系列 双轴平行轴测径仪 ...

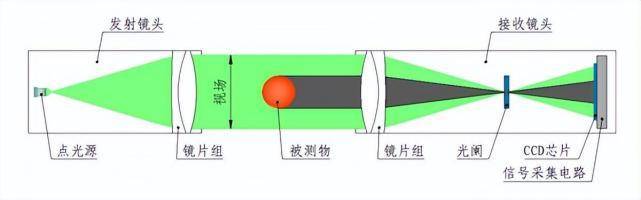

1、基本原理

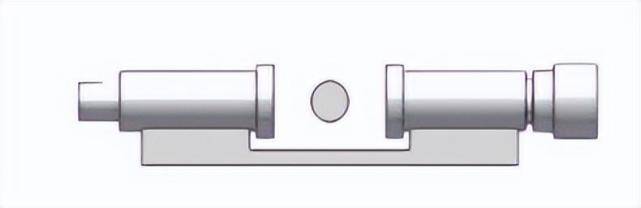

2、测头的布置形式
3、应用范围：

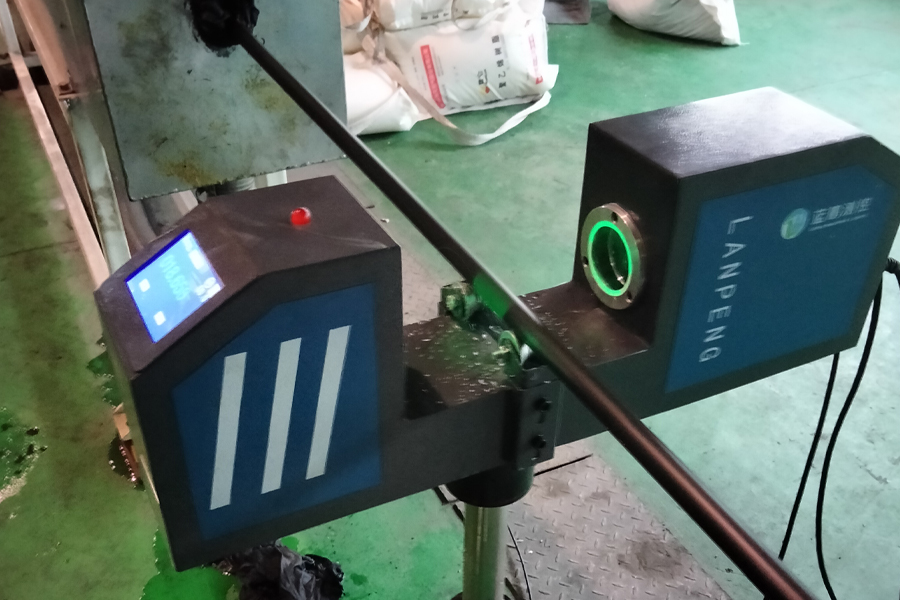

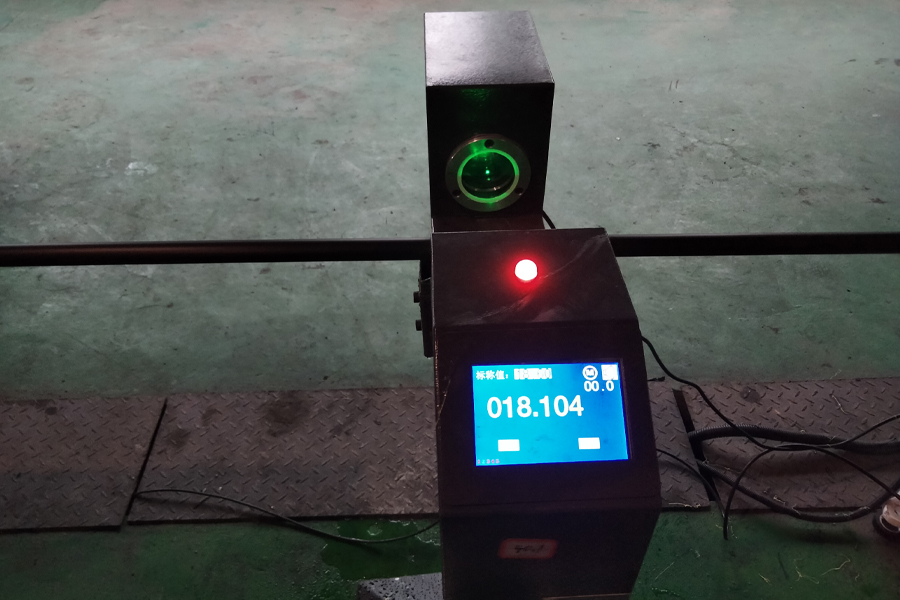

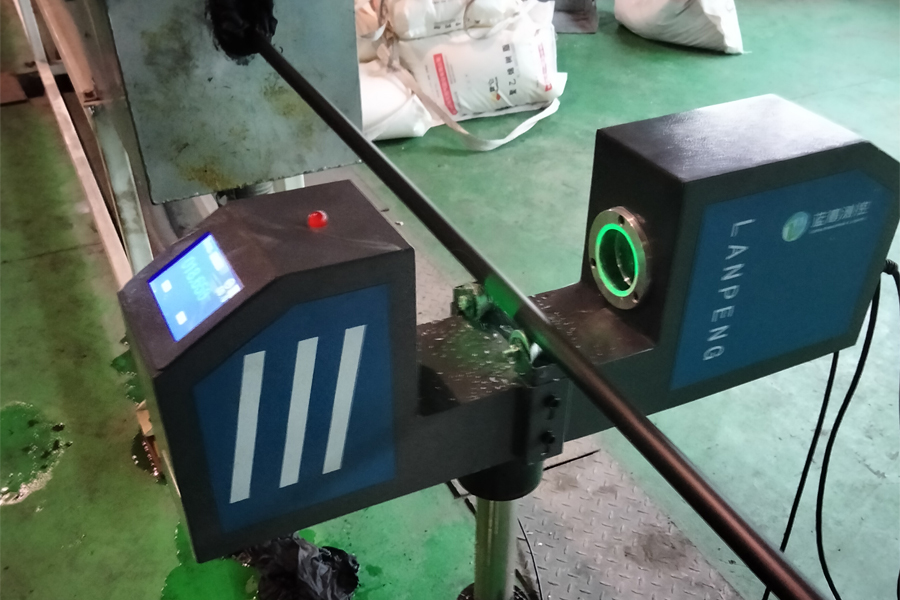

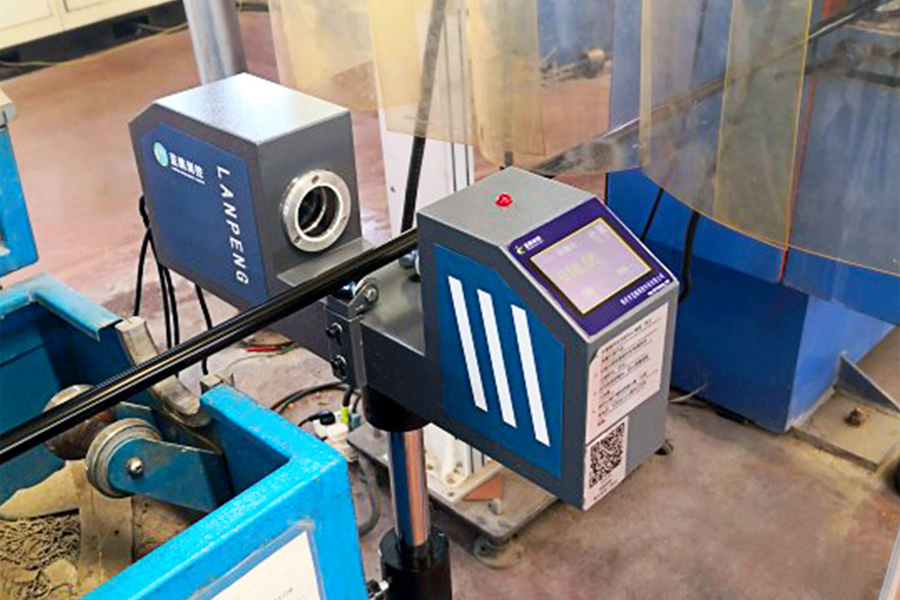

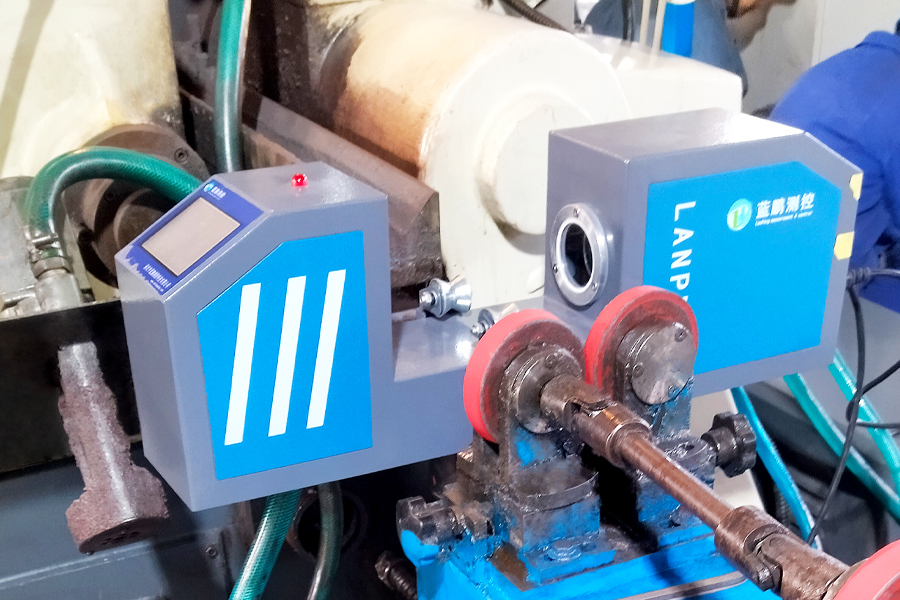

设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。
4、测径仪功能描述：
JG01-DG系列普通型
* 实时测量：实时显示测量值，数据刷新 1~10次/秒可设置。
* PID控制：实时反馈，实现工业现场闭环控制。
*超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。
* 数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。
* 外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。
* 接口形式：模拟量 0~10V\4~20mA
数字接口 RS422/RS485 （二选一）
JG01Z-DG系列智能型
* 高精度CCD芯片
* 支持4G SIM卡
* 实时测量：实时显示测量值，数据刷新 1~10次/秒可设置。
* 数据存储功能
* 手机APP远程监控
* 手机APP保修功能
* 无线通讯功能
* PID控制：实时反馈，实现工业现场闭环控制。
* 多个产品参数的提前预设
* 超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。
* 数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。
*外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。
*接口形式：模拟量 0~10V、4~20mA | 数字接口 RS422/RS485 | USB接口
5、外部配置：
|
|

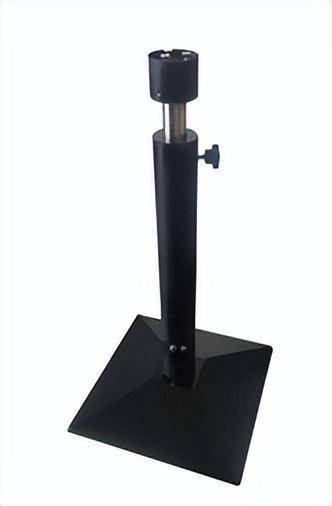

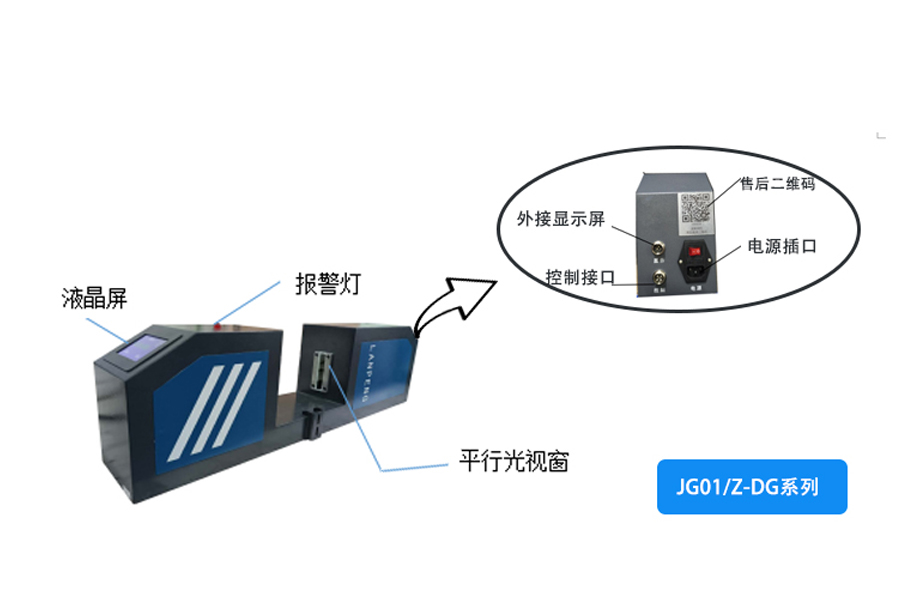

| 支杆及底座：也可根据测量现场进行定制 | 外接显示屏：选配一个外接数码管显示屏，可以在远端观察测量数据 |
6、技术参数：
型号 | 测量范围 （mm） | 轧材直径 （mm） | 测量精度 （mm） | 重复性 （mm） | 测量频率 （Hz） | 外形尺寸 （mm）（L×W×H） | 重量（KG） | |||
普通型 | 智能型 | 普通型 | 智能型 | 普通型 | 智能型 | |||||
JG01/Z-DG15 | 0-15 | 0.1-10 | ±0.006 | ±0.003 | 0.003 | 0.002 | 500 | 2000 | 480×130×160 | 6.5 |
JG01/Z-DG40 | 0-40 | 0.1-30 | ±0.01 | ±0.005 | 0.01 | 0.005 | 500 | 2000 | 590×130×200 | 10 |
JG01/Z-DG70 | 0-70 | 1-55 | ±0.02 | ±0.015 | 0.01 | 0.005 | 500 | 2000 | 780×155×215 | 25 |
