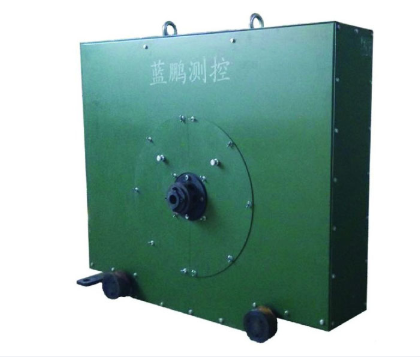

LPBJ70.8系列棒材测径仪

测径仪可对轧制的光圆钢筋、小型棒材和带肋钢筋(螺纹钢)等进行在线几何尺寸测量。

在线订购 全国热线
400-6171-355
产品介绍保定蓝鹏测控

PBJ70.8系列棒材测径仪简介:

测径仪可对轧制的光圆钢筋、小型棒材和带肋钢筋(螺纹钢)等进行在线几何尺寸测量。测径仪产品内置8组光电测头,可在每个测量截面上同步测得8组直径尺寸,并根据测得尺寸得出测量截面的最大直径、最小直径、平均直径和椭圆度。对于带肋钢筋(螺纹钢)可以同时测得内径、纵肋、横肋等特征尺寸。

LPBJ70.8系列棒材测径仪工作过程:

测径仪安装在精轧机组后,对通过的轧材在线进行几何尺寸检测。测径仪测量范围为φ0.1~φ70mm可对该范围内的高速线材(光圆钢筋或带肋钢筋)进行在线检测。

测径仪与上位机间采用TCP/IP标准工业接口、光缆传输,检测信号画面送至主操作室的工控机上;现场LED显示屏与工控机间采用TCP/IP标准工业接口、光缆传输;操作室内LCD显示终端和现场LED显示屏同步显示。可实时反映轧件的尺寸变化便于现场有关人员及时地调整轧机或孔型。

测径仪配有独立供风系统及冷却、防尘装置,以避免钢材轧制过程中的水雾和氧化铁皮进入测径仪内对光学系统测量产生干扰。

测量数据超差、或测径仪内部超温时,系统可自动进行声、光报警以及LED显示屏状态提示报警。

过钢导槽与测量系统为分部结构,更换过钢导槽方便快捷,且对测量系统无影响。

测径仪采用轨道移动方式安装,下线方向与轧线垂直,当测径仪需要下线维护或检修时,由备用过钢小车补充过钢导槽的空位,不影响轧线正常生产。

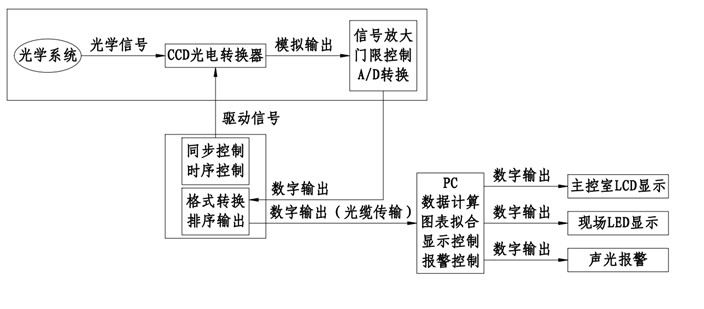

LPBJ70.8测径仪工作模式

LPBJ70.8系列棒材测径仪产品特点:

1、实时性好,数据显示与测量无时间延迟;
2、轧材温度、抖动等对测量结果无影响;
3、工控机计算,性能稳定,使用寿命长;
4、测量中心高度可调节;
5、风冷、水冷结合,保障设备稳定运行;
6、可不带过钢导槽。

LPBJ70.8系列棒材测径仪技术参数:

1、测量范围:0~70 mm
2、可测轧材直径:φ1~φ60 mm
3、动态测量精度:±0.02 mm
4、静态测量精度:±0.01mm
5、螺纹钢特征尺寸精度:±0.08 mm
6、测量频率:500 Hz
7、使用环境温度:-10~+50℃

测径仪适用行业:轧钢、PVC管等。
