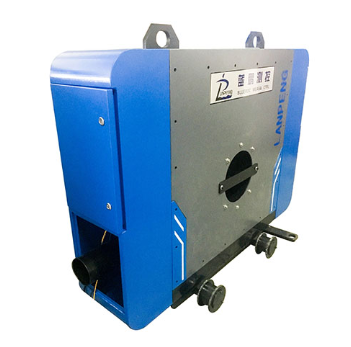

LPXJ40.8型测径仪

测径仪系统是集光学、机械、电子电路、通讯和计算机软件技术为一身的成套设备。该套设备主要由测径仪、主控机柜、报警单元、光缆通讯单元、现场LED显示屏、高压离心通风机、备用小车等组成。

在线订购 全国热线
400-6171-355
产品介绍保定蓝鹏测控

LPXJ40.8型测径仪简介:

测径仪系统是集光学、机械、电子电路、通讯和计算机软件技术为一身的成套设备。该套设备主要由测径仪、主控机柜、报警单元、光缆通讯单元、现场LED显示屏、高压离心通风机、备用小车等组成。

LPXJ40.8型测径仪测量软件界面及功能:

测量系统登录后将直接进入主界面。在测量状态下,圆钢测量系统主界面中可以实时显示圆钢的最大直径、最小直径、平均直径、椭圆度以及八路测头的测量值;实时显示圆钢截面的动态图形;实时显示测量数据动态趋势。当测量数据在设定的范围内变动时,数据呈现绿色;当测量数据超差(即超出设定的范围)时,数据的颜色呈红色,相应轧材的动态图形轮廓超出最大/最小阈值。

螺纹钢测量系统主界面中可以实时显示螺纹钢的内径、纵肋高、横肋高;实时显示基圆截面的动态图形;实时显示内径测量数据动态趋势。当测量数据在设定的范围内变动时,数据呈现绿色;当测量数据超差时,数据的颜色呈红色。

LPXJ40.8型测径仪测量系统主要功能:

产品参数设置:可设置产品规格、正负公差、材料密度等参数;

系统参数设置:可设置故障通道、通信端口、冷热系数、系统的校零等;

数据存储:数据记录,存储时间大于3年;历史数据查询,可查询某一时刻的尺寸,时间精确到秒;

数据库:系统可配置服务于外部设备的数据库,便于其它设备读取记录数据;

报警设置:可设置超差、超温报警的形式和阈值;

修正功能:自动/手动,热态测量显示常温尺寸。

校准功能:测量误差过大时,用标准量块校准可恢复精度。

LPXJ40.8型测径仪软件增加功能:

软件加入数据为:

一、天地、水平、天地平均、水平平均。

其中水平数值为通道五数值,天地数值为通道一数值。水平平均为通道三、四、五、六、七五个通道的平均值。天地平均为1、2、3、7、8五个通道的平均值。

二、最大截面、最小截面、平均截面、最大米重、最小米重、平均米重

其中LED显示屏只显示数值,不显示图像。

LPXJ40.8型测径仪设备参数

1、测量范围(mm):φ0~φ40

2、被测物直径(mm):φ6~φ25

3、测量精度(mm):测量圆钢≤0.01

测量螺纹钢内径、纵肋、横肋≤0.05

4、重复性(mm):<0.01

5、测量频率(Hz):1000(即每秒测量1000个截面)

被测物特性

1、被测物直径(mm):φ6~φ25

2、被测物:圆钢、带肋钢筋(螺纹钢)

3、被测钢种:不限

4、轧制产品的温度:≤1200℃

5、连续轧制时间:不限

6、轧坯间隔时间:≥2s

7、终轧速度:不限

8、工作制度:连续运转工作制
