轻便节能型固定式单轴测径仪

作者:直线度测量仪时间:2022-09-27 14:28:53231 次浏览

信息摘要:

设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。



JG01-DG/JG01Z-DG系列 普通型/智能型单轴测径仪

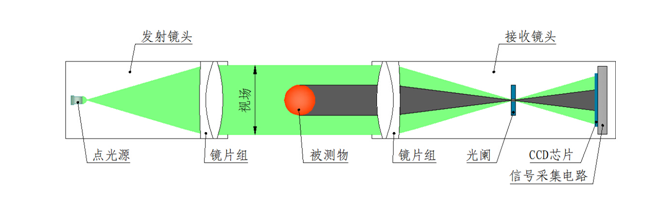

1、基本原理

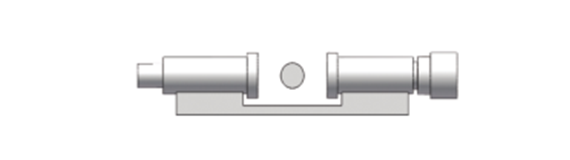

2、测头的布置形式






3、应用范围:



设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。













4、测径仪功能描述:

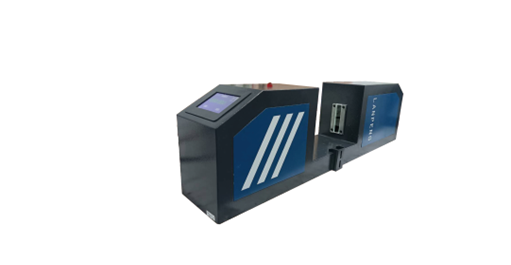

JG01-DG系列普通型



* 实时测量:实时显示测量值,数据刷新 1~10/秒可设置。

* PID控制:实时反馈,实现工业现场闭环控制。

*超差报警:根据设置的产品相关参数,实现产品测量值超差时声光报警。

* 数据输出:测量结果可通过模拟量(电压或电流可选)或数字量(RS422485可选)实时输出,实现现场设备组网连接。

* 外设输出:可通过外接一个数码管屏实现数据的异地显示(选配),通过RS422接口连接PC机实现数据显示和存储(选配)。

接口形式:模拟量   0~10V\4~20mA

             数字接口  RS422/RS485 (二选一)

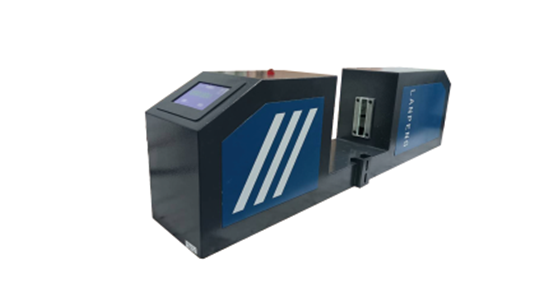

JG01Z-DG系列智能型










     * 高精度CCD芯片

     * 支持4G  SIM卡

     * 实时测量:实时显示测量值,数据刷新 1~10/秒可设置。

     * 数据存储功能

     * 手机APP远程监控

* 手机APP保修功能

* 无线通讯功能

* PID控制:实时反馈,实现工业现场闭环控制。

* 多个产品参数的提前预设

* 超差报警:根据设置的产品相关参数,实现产品测量值超差时声光报警。

* 数据输出:测量结果可通过模拟量(电压或电流可选)或数字量(RS422485可选)实时输出,实现现场设备组网连接。

*外设输出:可通过外接一个数码管屏实现数据的异地显示(选配),通过RS422接口连接PC机实现数据显示和存储(选配)。

接口形式:模拟量  0~10V4~20mA

数字接口 RS422/RS485

USB接口











5、外部配置:


   支杆及底座:也可根据测量现场进行定制

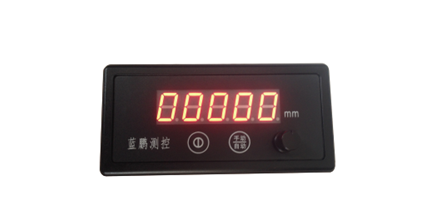

      外接显示屏:选配一个外接数码管显示屏,可以在远端观察测量数据

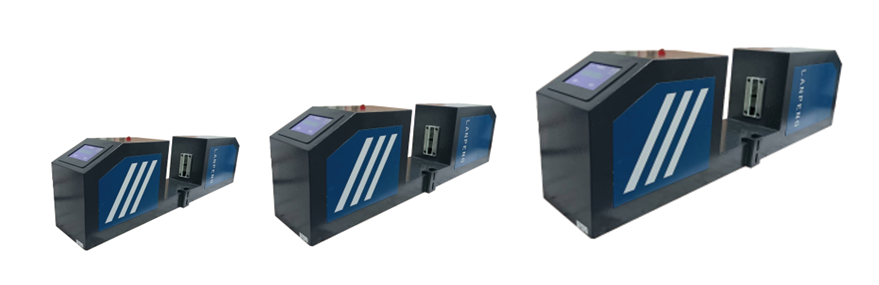

6、技术参数:





型号

测量范围

(mm)

轧材直径

(mm)

测量精度

(mm)

重复性

(mm)

测量频率

(Hz)

外形尺寸

(mm)(L×W×H)

重量(KG)

普通型

智能型

普通型

智能型

普通型

智能型

JG01/Z-DG15

0-15

0.1-10

±0.006

±0.003

0.003

0.002

500

2000

480×130×160

6.5

JG01/Z-DG40

0-40

0.1-30

±0.01

±0.005

0.01

0.005

500

2000

590×130×200

10

JG01/Z-DG70

0-70

1-55

±0.02

±0.015

0.01

0.005

500

2000

780×155×215

25
