关键字：回弹测试仪,HG01-DG70型,胶条老化测试，

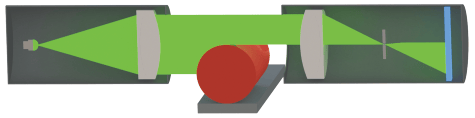

1、测量原理
2、布置形式

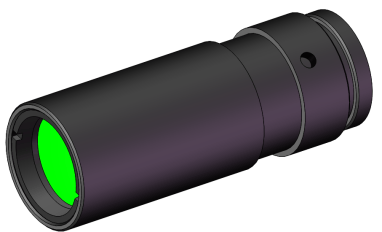

3、测头
蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好
每组测头由一个发射端和一个接收端组成
采用高亮度LED光源，最高亮度可达3000mcd
测量频率500HZ（可选2000HZ）
正常使用寿命在80000小时以上

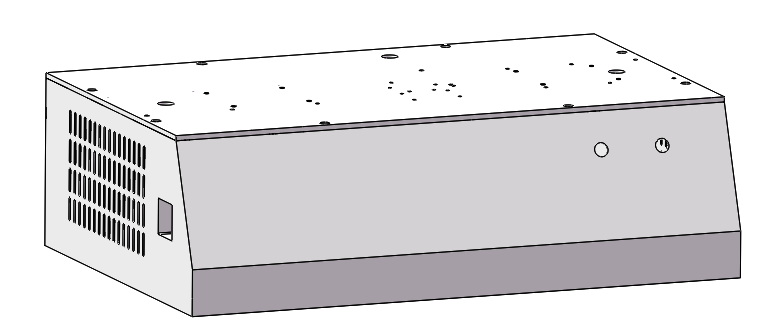

4、机械结构
全封闭外壳，防灰尘进入，防飞溅水，防止电磁干扰，适应恶劣使用环境。
5、定位工装
胶条及定位工装放置在移动滑台上，一键启动，自动扫描测量，操作方便
6、拓展接口
硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。
RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。
7、支撑/底座
可按需求定制机架平台，空间利用率高，适应多样化需求

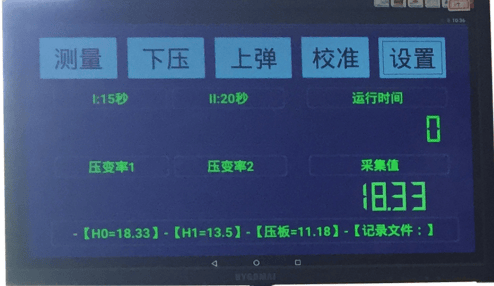

8、测量界面/功能
9、设备整套示意图
第四页

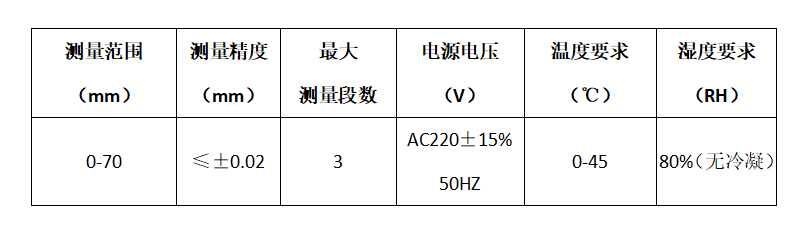

适用范围：设备主要用于汽车门窗密封胶条老化后的回弹尺寸，是胶条生产厂家和汽车厂质量检验的高性能仪器。
功能描述：
（1）实时厚度测量，测量速度快；
（2）外置操作手柄，数据外接屏显示，现场操作更方便；
（3）校准功能，测量误差过大时，放入标准量块校准可恢复精度；
（4）测量点可随意调整；
使用方法简述：
设备采用光电测头的宽度和厚度测量原理进行测量，测量时测量光束包覆胶条及其工装。主要用于测量密封胶条老化前和老化并充分回弹后的胶条尺寸，通过老化前后尺寸的对比判断胶条的质量。
测量时，将胶条及工装放在移动托架上，一次最多可放置3段。然后启动测量，滑台带动移动托架行走对胶条进行扫描测量，扫描完成后设备分别显示并记录3段胶条的最大值、最小值和平均值。胶条老化前后各测量一次，通过两次测量结果的对比判断胶条是否合格。
