在线测宽仪配套软件实现的9大功能!

作者:保定市蓝鹏测控科技有限公司时间:2024-06-24 11:32:3944 次浏览

信息摘要:

在线测宽仪可应用于各种热轧、冷轧板带材的宽度尺寸检测,材质不限,木质、钢制、铁质、金属、纸质、塑料、橡胶等都可以进行无损非接触式的检测,在各式各样的产线应用中,有些厂家,需要更加详尽完备的分析信息,因此而研发了测宽仪应用的配套软件,而有需求的厂家则可选配该软件系统及工控机,本文来简单的介绍一下软件系统实现的9大功能。

在线测宽仪配套软件实现的9大功能:

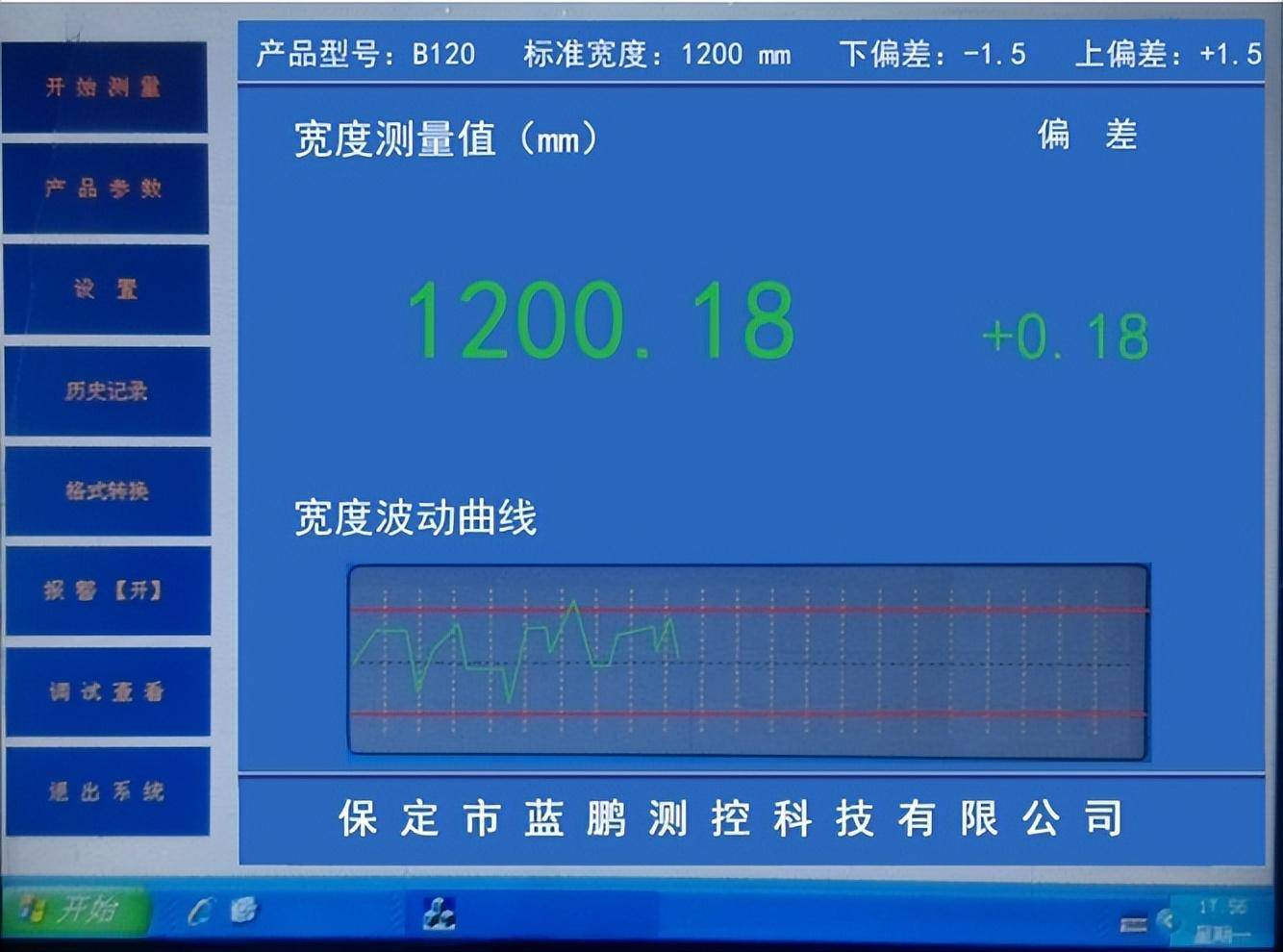

(1)界面显示内容:宽度标准值、正负公差、实时宽度值、宽度偏差值等。

(2)曲线拟合功能:可拟合宽度变化波动曲线和温度变化波动曲线。

(3)产品参数设置:可设置产品规格、正负公差等参数。

(4)超差报警功能:当宽度尺寸超过设定的公差时声光报警。

(5)校准功能:测量误差过大时放入标准尺后校准。

(6)测头间距自动调整功能:切换宽度规格时自动调整测头间距。

(7)测头间距手动调整功能:输入张开、闭合距离后调整测头间距(主要用于测头精度的校准)。

(8)系统参数设置:可设置串口、探测头、刷新频率等参数。

(9)数据存储功能:测量数据自动存储,存储记录可用测量软件打开,也可转换成Excel格式查看。

在线测宽仪原理:

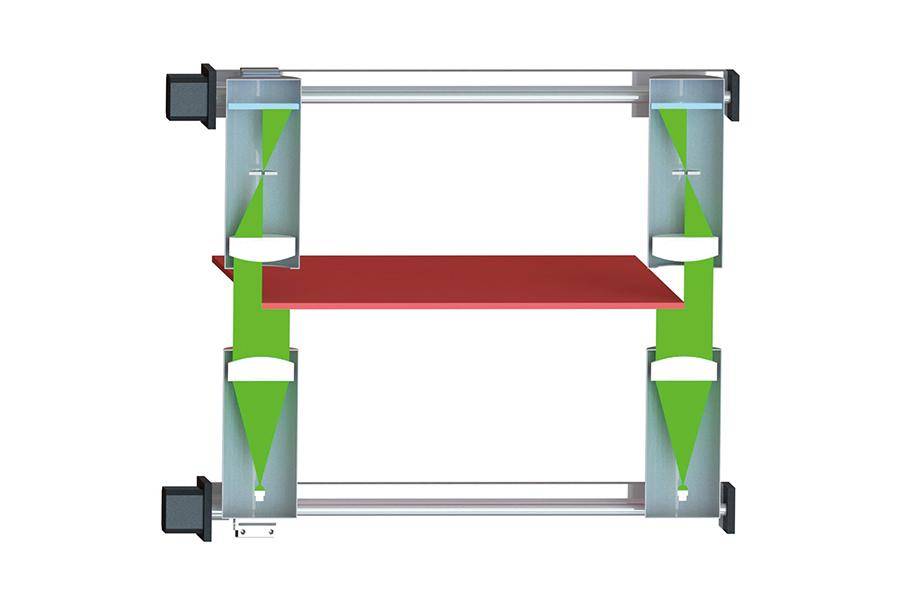

利用双镜筒光电测头测量带材宽度时,2组光电测头分别安装在带材的两侧,2组测头的中心距是校核后的固定尺寸。当带材通过测头的测量区时,带材边沿在2组测头的成像位置信号经过采集电路采集后上传到工控机进行计算,即可得出带材的宽度尺寸。测量不同宽度的产品时,可手动或者自动调整宽度的测量范围。宽度尺寸将实时显示在与工控机连接的显示器上。

带钢测宽仪是高精度无损检测设备,宽度尺寸完全可以根据生产规格定制,由于其是双测头测量原理,也就使得其可定制任意测量范围,从而能实现产品生产规格内的全尺寸定制。

由于单测头的尺寸较小,如果板材的波动幅度过大,有可能板材直接离开测量区域,该种原因造成的无法测量,蓝鹏测控也已找到了多种系统解决方案,如采用广角测头,又如广角测头与平行光测头结合等,更有激光检测原理、机器视觉测量原理测宽仪多种方式,完全可满足各种各样的检测需求。
