单轴大量程测径仪 (JG01-SG系列)

1. 测量原理

2 .测头的布置形式

3. 测径仪功能描述：

* 量程大于90mm

* 实时测量：实时显示测量值，数据刷新 1~10次/秒可设置。

* PID控制：实时反馈，实现工业现场闭环控制。

超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。

* 数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。

* 外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。

* 接口形式：模拟量 0~10V\4~20mA

数字接口 RS422/RS485 （二选一）

* 注 此系列可定制同款式智能测径仪

1. 应用范围

适用直径或宽度尺寸大于90mm的产品的测量，设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电缆等产品的在线外径检测，也可用于各种板材宽度的测量。

5、选配：(支座 / 外接显示屏)

现场显示轧件的实时测量值及设备运行状态。显示频率1-3次/秒。

1. 支座

1. 外接显示屏:现场显示轧件的实时测量值及设备运行状态。显示频率1-3次/秒

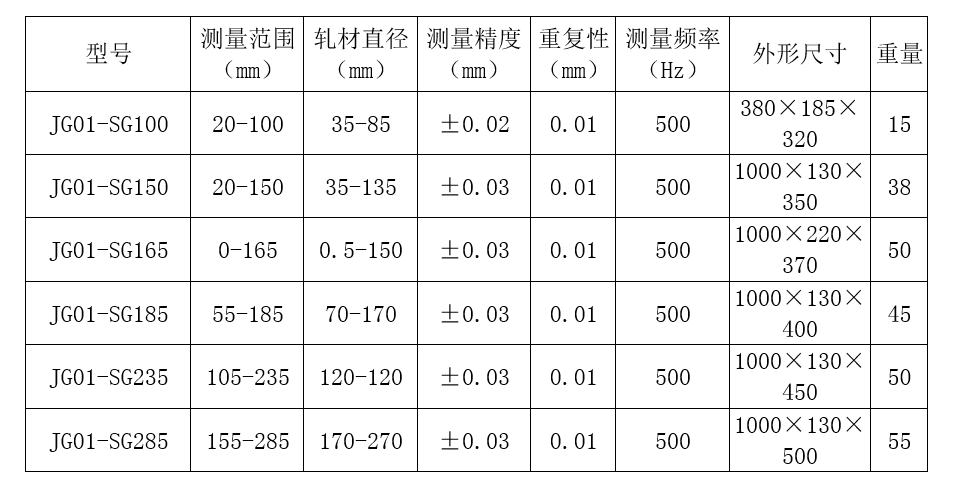

6、技术参数：
