钢板在线测宽仪的特征性能

钢板测宽仪，顾名思义用于测量钢板宽度值的仪器，当然它也不仅仅用于钢板检测，像木板、橡胶板、带钢、塑料板、合金板等也都是可以使用的。

现在的测宽仪为了适应自动化的生产模式，更是将其安装于板材生产线进行实时连续在线检测，并增加冷却防尘系统以适用于恶略的轧钢环境，为各种类型的板材生产进行高精度的测量。

在现代宽厚钢板生产厂中，不论是在轧制过程中还是对成品的精整，钢板宽度的测量技术应用非常广泛。

为获得较高的钢板宽度命中率和最佳的轧制过程及剪切效果，采用不同形式的钢板测宽仪和钢板外形轮廓仪，能实时反映出钢板在轧制过程、剪切过程的宽度尺寸及形状变化。

随着检测及传感器技术、电子信息技术、计算机技术、通讯技术的发展，对于钢板测宽仪而言，其主要特征表现为：

（1） 采用光学方式检测钢板的宽度尺寸；

（2） 检测元件一般采用线阵CCD，属光电耦合方式；

（3） 信号及图像处理采用高速CPU、小型化的硬件及智能 化接口；

（4） 检测理论向着复合化方向发展；

（5） 实际检测系统具有更强的环境适应性。

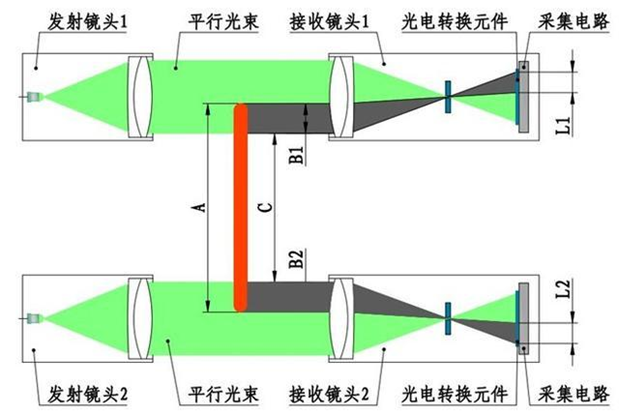

为了增加其测量范围，考虑到成本问题与生产的规格问题，将钢板测宽仪的测头制成间距可调双测头（即两组40测头分别测量钢板的边缘尺寸，测量后测宽仪将测量数据与中间固定尺寸想加即为宽度值），

这种测头的显著优势是测量范围可以超大，无上限要求，并且为了适应多规格的生产，将测头设为可自动调节的模式，这样就能完成所轧制的所有钢板的宽度在线检测。

钢板宽度检测的元件以CCD阵列为主，阵列点数比以前成倍增长，分辨率也成倍提高，实现宽度尺寸的高精度实时检测，测宽仪利用光电测量原理进行宽度检测，为测量监测带来巨大的便利。

本文由保定市蓝鹏测控科技有限公司编写
