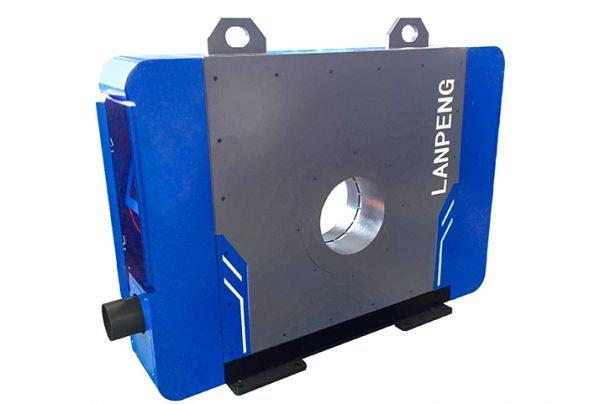

轮廓测量仪 LE04-DG200

在线订购 全国热线
400-6171-355
产品介绍保定蓝鹏测控

基本原理

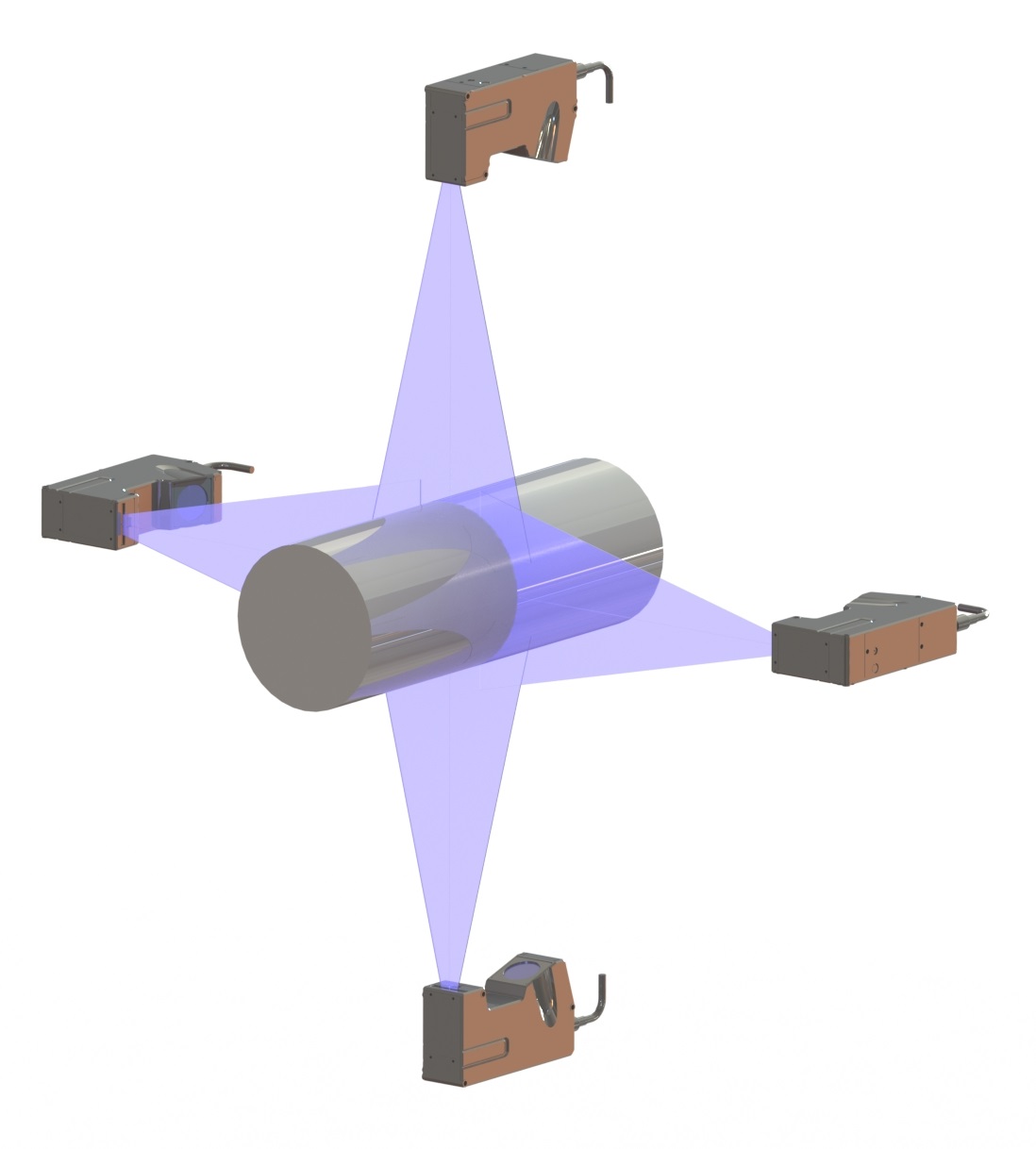

蓝鹏轮廓测量仪采用均布的4只二维激光测量传感器测量轧材截面,4只传感器包容轧材整个截面,真正做到无盲区测量。





产品简介


蓝鹏轮廓仪的应用范围可以使任何截面形状的轮廓,如圆形、方形、螺纹钢、六角形、轨梁、T型、H型和其他长材产品。同时,全覆盖的测量方式使得设备可以对轧材表面的折叠、翘曲、凹坑、凹槽、凸耳等缺陷,进行定性和定量的检测。测量软件系统根据各传感器的测量数据拟合截面形状,可在软件界面直观显示轧材的截面形状及关键尺寸



蓝鹏轮廓仪集成了业内最新的技术,满足了大多数现代轧线对高精度和高频率测量的所有要求。能够立即识别出轧制产品的缺陷,支持操作者果断地辨认出瑕疵产品,从而提升生产线的盈利能力。轮廓仪通过对横截面进行监测,随后形成高分辨率显示完整表面,从而允许检测出局部和周期性的表面缺陷,以及轧制产品的尺寸变化。


设备主要配置鸭嘴侧吹式防尘系统、自循环冷却系统、嵌入式智能模块、外部可配置自动调高升降平台、上位机控制系统和外接LED显示屏等。


设备特点及功能:


    1) 全封闭式测量单元,可有效抵抗氧化皮、水、尘土等杂质;

    2) 采用闭环水循环冷却理念,无水消耗;

    3) 全尺寸测量,横向无测量盲区,可测量复杂截面的各项特征尺寸;

    4) 测量频率高达4000Hz,纵向测量盲区小;

    5) 自动膨胀计算,测量热态轧材显示常温尺寸;

    6) 图形化显示,可根据测量结果实时拟合轧材截面图形;

    7) 在线统计评估,实时测量实时评估,及时反映轧材尺寸及表面缺陷情况;

    8) 数据、图形存档备查,可随时调用历史测量数据;


技术参数:


适应轧制速度(m/s):130

1、测量范围(mm):0~200 ;

2、测量精度(mm):±0.03 ;

3、可识别最小缺陷(mm):0.5 ;

4、测量频率(Hz):4000 ;

5、激光安全等级:2级 ;



适用行业


轧钢、有色金属等的在线表面缺陷监测。


技术参数:


型号

适应轧制速度(m/s)

测量范围

(mm)

测量精度

(mm)

可识别最小缺陷

(mm)

测量频率

(Hz)

激光安全等级

LE04-DG200

130

0-200

±0.03

0.5

4000

2级

注:其他型号按需求定制。
