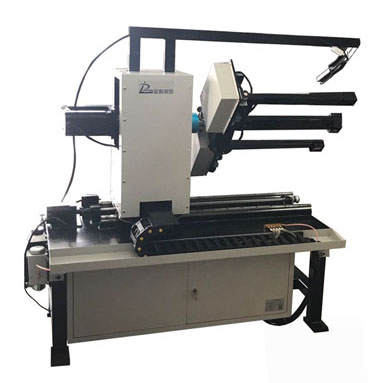

LPBH30.4管端激光测厚仪

钢管在轧制完成后管的两端会存在壁厚不均匀等缺陷,因此每根钢管都要将两端切除一部分。

在线订购 全国热线
400-6171-355
产品介绍保定蓝鹏测控

LPBH30.4管端激光测厚仪检测内容及要求:

钢管在轧制完成后管的两端会存在壁厚不均匀等缺陷,因此每根钢管都要将两端切除一部分。由于每根管存在缺陷的管端长度不等,所以在切除时难以确定具体的切除长度,本方案检测设备通过连续检测壁厚来确定存在缺陷的管端长度,并在缺陷与合格部位分界线上做出标记,为切管工序提供尺寸依据。

检测的具体要求如下:

1、连续检测,边检测边进给。每根钢管用时不超过30秒;
2、检测钢管的长度范围不小于500mm;
3、检测到合格位置后检测停止,并在钢管外表面做出明显的标记;
4、切割后的钢管质量在钢管国标公差范围内,精度达0.02mm;
5、对于存在局部高点部位单独标记;
6、对超出设定范围的钢管报警提示,由现场人员决定是否放行。

LPBH30.4管端激光测厚仪测量装置结构方案: 根据前述检测内容及要求,检测装置需要完成钢管圆周上壁厚的检测,且检测过程中测头要能够沿钢管轴线进给,另外在更换钢管规格时检测装置要能够进行相关中心高度和测量范围的调整。

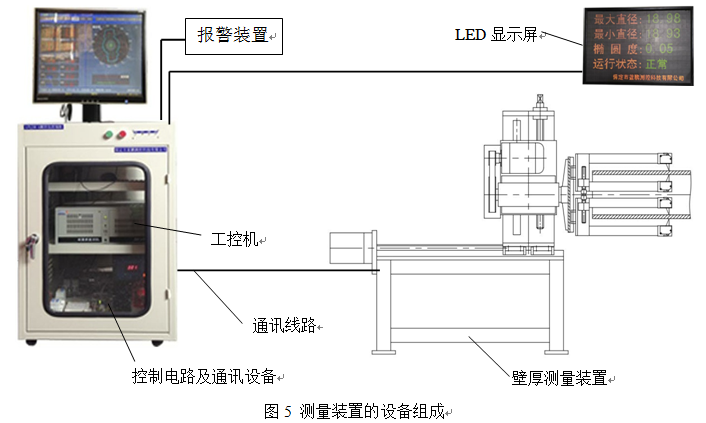

壁厚测量装置结构图:

壁厚测量装置结构图

LPBH30.4管端激光测厚仪特点:

◆测量精度高。
◆响应速度快、实时性能好,采样频率200 Hz。
◆具备数据储存功能,数据存储时间大于1年。
◆具备超差报警功能,当测量结果超过设定的公差范围时声光报警。
◆无磨损,使用寿命长。
◆全数字系统,使用方便,易操作,维护简单。

LPBH30.4管端激光测厚仪主要技术参数:

1、测量精度:壁厚≤0.02mm
2、测量频率:200 Hz
3、主轴转速:30 r/min
4、行走速度:快速进退速度80mm/s
                      检测时行走速度25mm/s
5、使用环境温度:-20~50 ℃
6、被测物温度:-20~100 ℃
7、存储温度:-25~75 ℃
8、激光分类:2类激光产品
9、防护等级:IP65
